U形焊接套件多孔定位焊接工作台

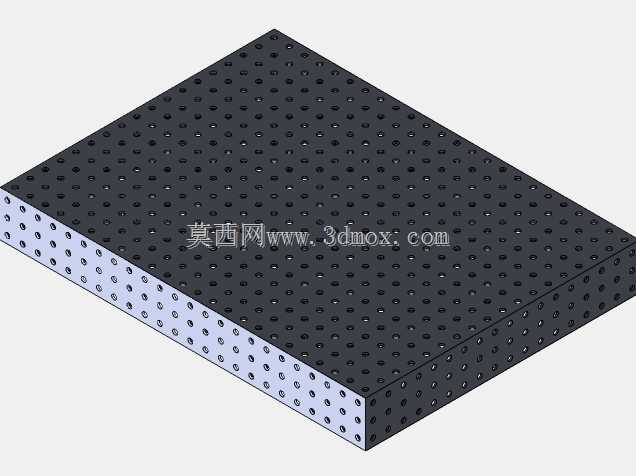

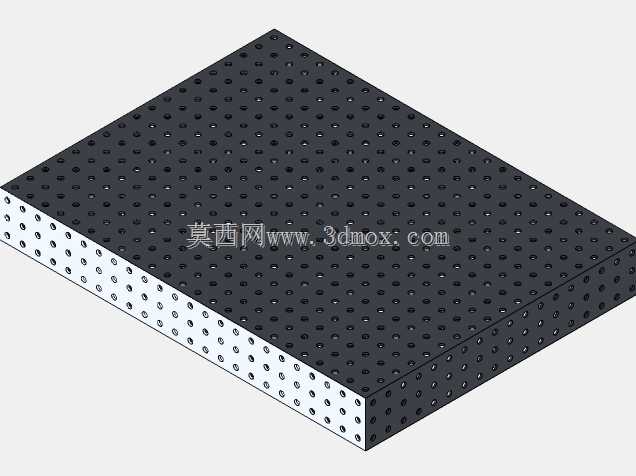

　　在金属结构件焊接加工的作业场景中，工装定位的精度直接决定了成品件的形位公差达标率，传统焊接作业依赖简易垫块、角铁临时搭焊定位，不仅装夹找正耗费大量工时，反复拆装的临时工装还会在平台表面留下大量焊疤，长期使用后平台平面度下降，无法满足高精度焊件的加工要求。这款多孔式焊接工作台的设计，正是针对中小批量结构件焊接、定制化金属构件加工的实际痛点开发，整体采用厚钢板加工成型，台面与相邻侧面均布标准规格的定位孔，孔位间距经过统一校准，可配合快速锁紧销、定位角尺、压紧夹具实现任意位置的工件固定，无需在平台上额外焊接临时挡块，从根源上避免了工装对平台本体的损伤。从结构设计逻辑来看，工作台采用箱式加厚焊接基体，整体刚性经过受力校核，

　　即使承受大吨位焊件的重压、焊接过程中的敲击校正，也不会出现台面形变，长期使用仍能保持稳定的平面精度；三个相邻工作面的孔系采用统一坐标基准，跨面装夹时无需重复找正，可实现U形、L形等多面拼接构件的一次性装夹焊接，有效减少多次装夹带来的累积误差。在实际生产应用中，这类工作台可适配钣金件焊接、型材框架拼接、小型设备机架焊接等多种作业场景，定位孔的通用化设计让不同规格的夹具可以快速互换，针对不同外形的焊件，操作人员只需调整定位销和夹具的安装位置，就能快速完成装夹，相比传统焊接平台，装夹准备时间可缩短六成以上。设计过程中对孔位的加工公差做了严格控制，孔与锁紧销的配合间隙控制在极小范围内，避免装夹后工件出现移位，同时孔口做了倒角处理，

　　既方便销件快速插入，也能减少焊接飞溅堵塞孔道的概率，日常清理时只需用专用通针即可疏通维护。工作台的安装边界预留了标准的地脚连接孔位，可直接固定在车间地面，也可搭配可调脚杯实现水平度微调，适配不同平整度的车间地面条件，侧面的孔系还可拓展安装延伸托架，用来承托超长焊件的外伸段，避免长构件因自重产生焊接变形。不同于单一平面的焊接平台，这款三面带孔的结构可以实现多工位同时作业，操作人员可根据焊件的形态选择不同的工作面作为定位基准，对于需要垂直拼接的角接构件，直接利用侧面孔位装夹定位即可保证90度垂直精度，无需额外使用角尺反复测量校正，大幅降低了对操作人员技能水平的依赖，即使是入行不久的焊工，也能借助标准化的孔系定位装夹出符合形位公差要求的焊接构件。
