明纬24V150W开关电源结构设计

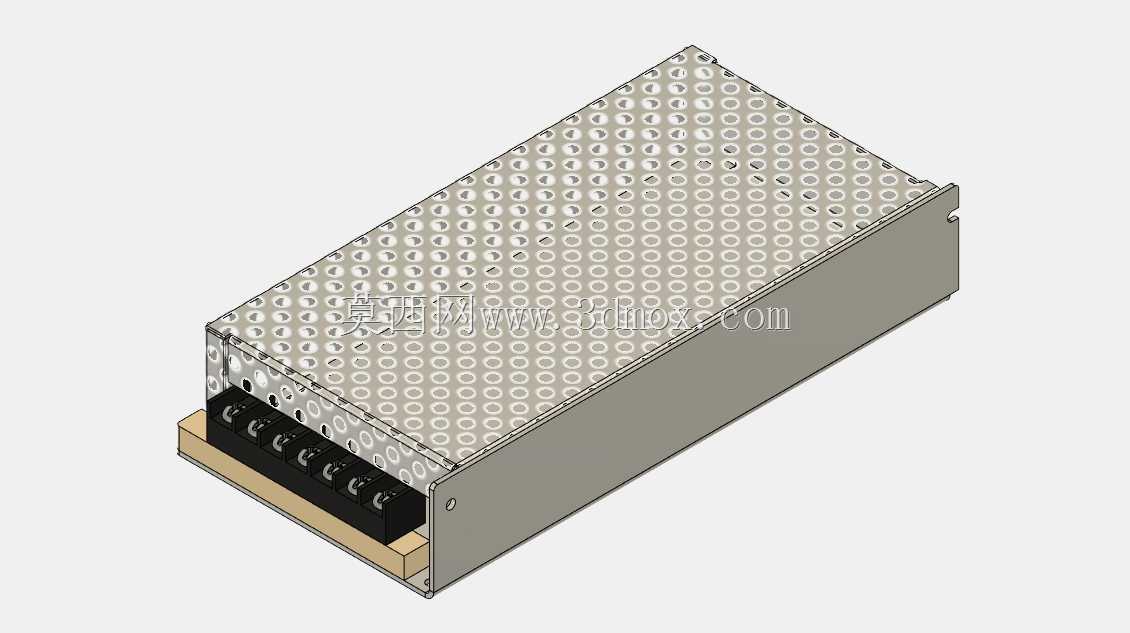

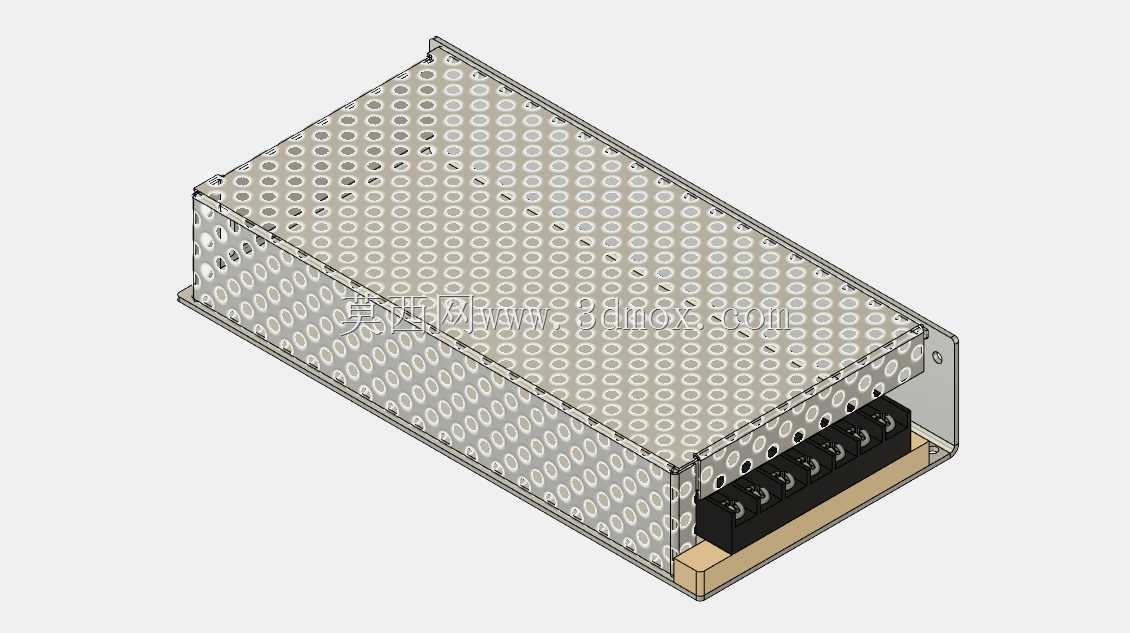

　　在工业自动化控制、通讯基站配套、小型机电设备供电场景中，这类封闭式开关电源是配电环节的核心基础部件，本次呈现的24V150W规格电源，是明纬RS系列里应用覆盖面极广的一款常规供电单元。从结构设计层面看，整体采用金属封闭壳体，上盖布满规则排布的圆形散热冲孔，既可以屏蔽内部电路产生的电磁干扰，避免对周边敏感传感、通讯模块造成信号扰动，又能形成自然对流的散热通道，让内部功率器件、整流模块、变压器工作时产生的热量可以顺着冲孔快速散出，无需额外加装散热风扇即可满足满负载工况下的温升要求，适配长时间连续运行的工业现场环境。壳体侧边预留的安装固定耳，是按照行业通用安装孔位标准设计的，不管是直接固定在设备电控箱的安装背板上，

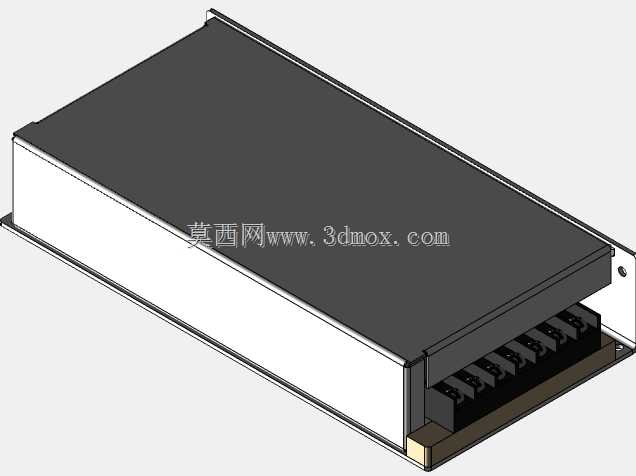

　　还是搭配标准DIN导轨卡扣安装，都能匹配现有安装位的尺寸边界，不需要二次改孔加工。接线端采用栅栏式接线端子排，输入、输出端子分区排布，端子之间的绝缘隔栏可以避免接线时线头误触造成短路，端子的螺丝锁紧结构能适配不同线径的动力线缆，接线后抗拉扯能力强，不会因为设备运行时的轻微震动出现接线松脱的问题。底部的绝缘衬垫设计，把内部电路板和金属壳体完全隔离开，避免电路板焊点接触壳体造成漏电风险，同时也能缓冲外部冲击对电路板的影响。做三维建模的时候，需要重点把控几个关键尺寸边界：首先是整体外形的长宽高参数，要和电控箱内预留的安装空间匹配，避免和箱内其他断路器、接触器、接线端子排出现干涉；其次是上盖散热孔的排布密度和孔径，既要保证散热面积足够，

　　又要满足壳体的结构强度，不会因为轻微外力出现壳体变形；还有接线端子的间距和接线操作空间，要保证接线时螺丝刀可以顺利伸入锁紧螺丝，不会被壳体边缘挡住操作空间。这类电源在实际选型时，通常会预留20%左右的功率余量，避免后端负载瞬时启动电流过大造成电源过载保护，而精准的三维模型可以在电控箱布局设计阶段就完成空间校验、散热通道模拟、接线路径规划，减少后期装配时出现的干涉问题，提升电控系统整体的装配效率。
