艾利斯ULTRA V5微型手掷滑翔机结构设计

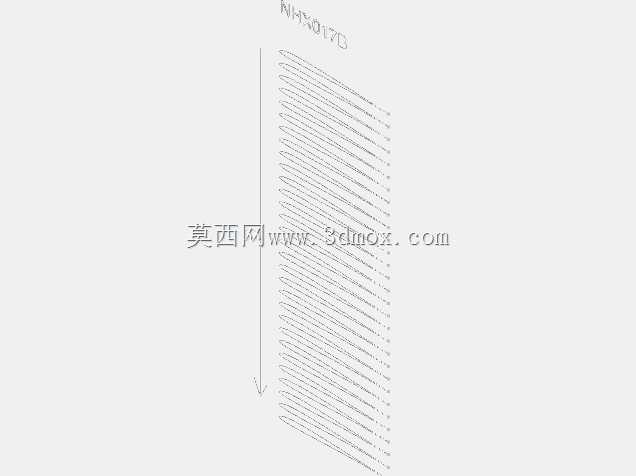

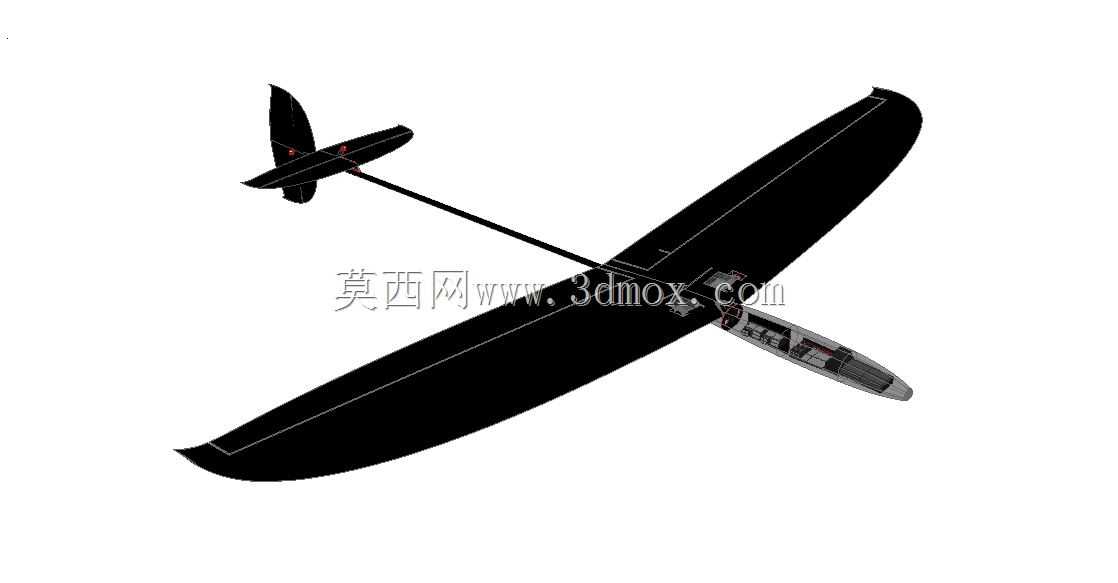

　　这款微型手掷滑翔机的结构设计围绕无动力手抛起飞的核心使用场景展开，整体采用上单翼常规布局，细长碳纤维尾撑杆连接主翼与尾翼组，最大限度降低结构自重同时保证机身纵向刚度，适配户外小场地手掷起飞、热气流滑翔的使用需求。主翼采用高升阻比低雷诺数翼型，机翼前缘做了细微修型处理，能够在低速滑翔状态下维持足够升力，减少失速风险，机翼与机身的连接位置经过重心配平优化，手掷释放后可快速进入平稳滑翔状态，无需额外调整舵面即可获得稳定的初始飞行姿态。尾翼组包含垂直安定面与水平安定面，均采用轻量化泡沫芯加碳纤维蒙皮的复合结构，水平尾翼预留了舵面安装位，可搭配微型舵机实现俯仰姿态调整，垂直尾翼保证航向稳定性，避免滑翔过程中出现偏航螺旋。机身中段设置有设备舱，

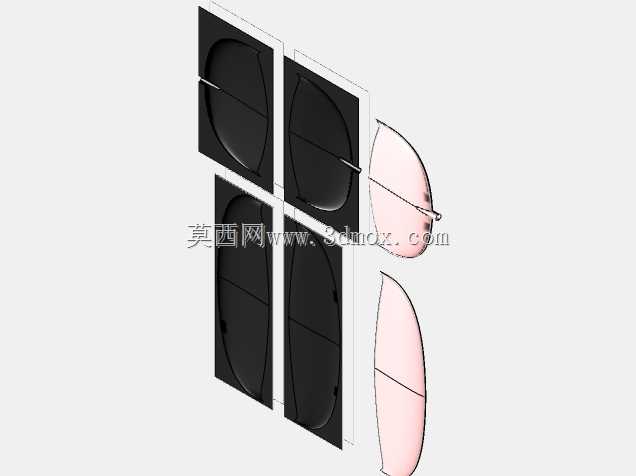

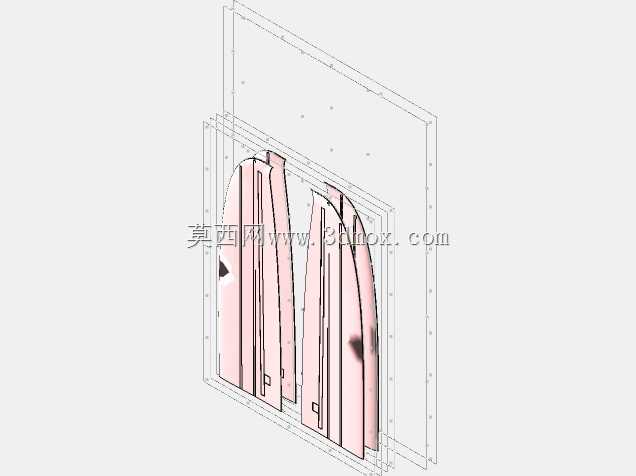

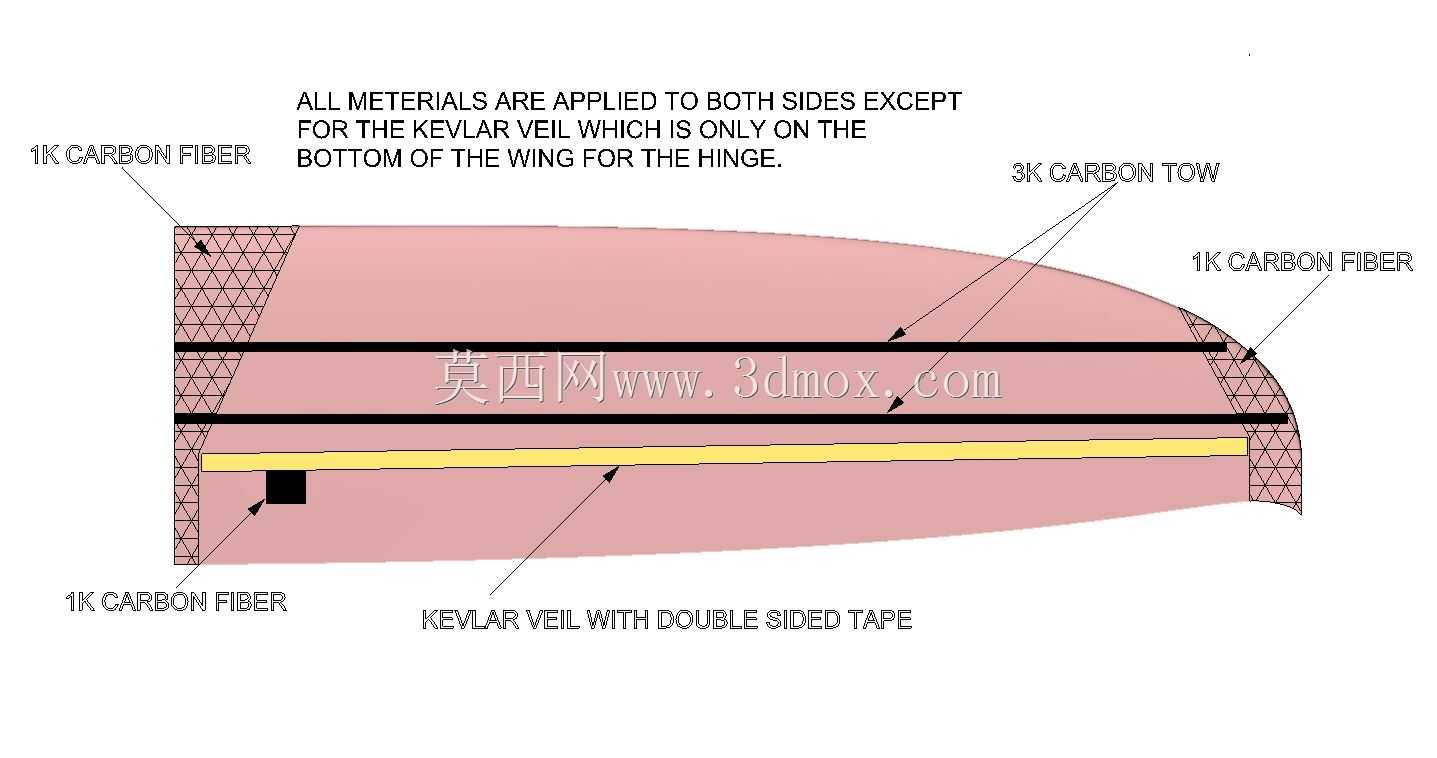

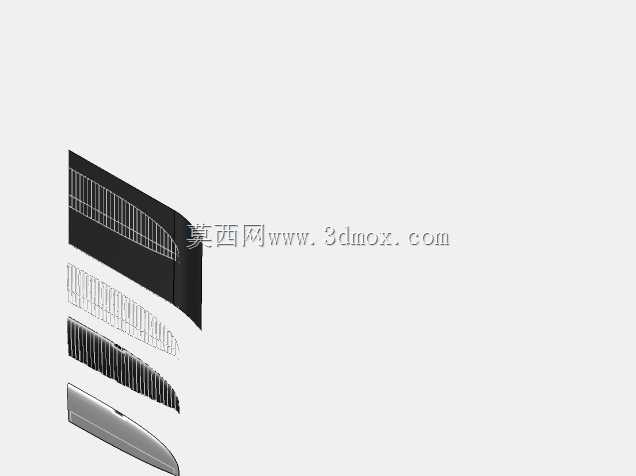

　　可容纳微型接收机、微型数字舵机与轻量化动力组件，设备舱开口做了卡扣式快拆设计，方便调试设备与更换电池，舱盖与机身贴合处做了止口结构，减少飞行过程中的气流扰动。尾撑杆采用标准规格碳纤维管材，外径5.0mm、内径4.0mm，长度1m，安装时与主翼承力梁、尾翼安装座采用环氧胶接固定，胶接区域预留了足够的粘接面积，可承受手掷起飞时的瞬时冲击力与滑翔过程中的气动载荷。机翼泡沫芯需采用数控铣削加工保证翼型精度，翼梁采用碳纤维编织物预浸料成型，机翼表面覆盖轻量化热缩膜保证表面光洁度，降低飞行阻力。整机重心设计位置位于主翼弦长30%处，安装电子设备时可通过调整电池位置微调重心，适配不同重量的舵机与接收机配置，舵机拉杆采用细直径碳纤维杆，

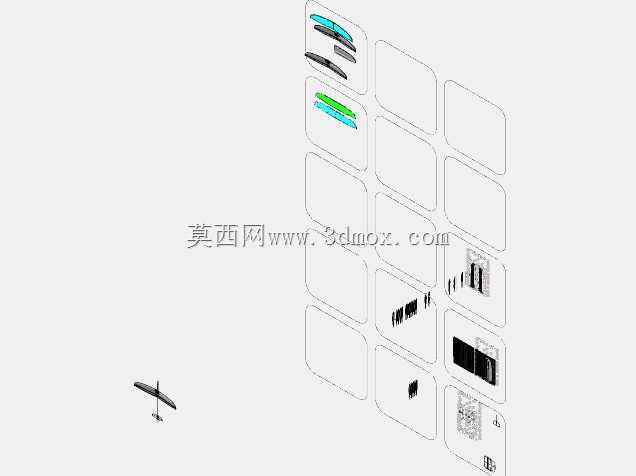

　　减少操纵系统的间隙与虚位，保证舵面操纵精度。该结构设计可直接用于手掷滑翔机的样机制作，各部件的安装边界均做了明确的尺寸约束，主翼与尾撑杆的连接座、设备舱的安装位均预留了标准安装孔位，可直接适配市面上常见的微型遥控设备，无需二次修改结构即可完成组装调试，适合航模爱好者进行小批量制作与飞行测试，也可作为微型低速飞行器结构设计的参考案例，验证低雷诺数翼型在小尺寸飞行器上的实际气动表现。
