哈士奇折叠式钢板美工刀结构设计

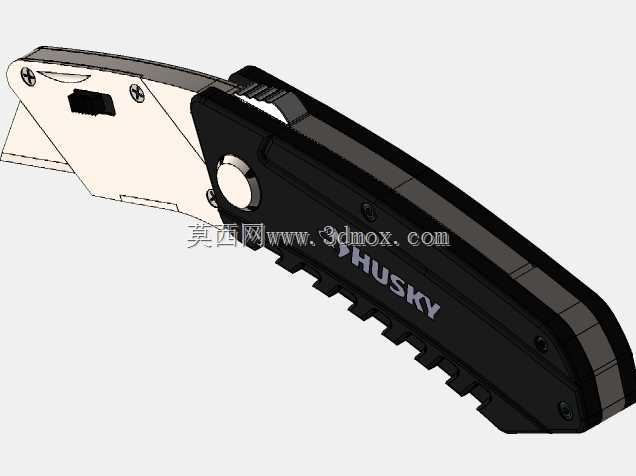

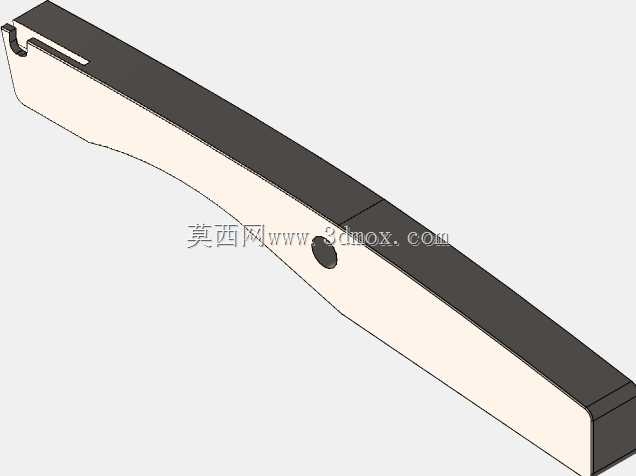

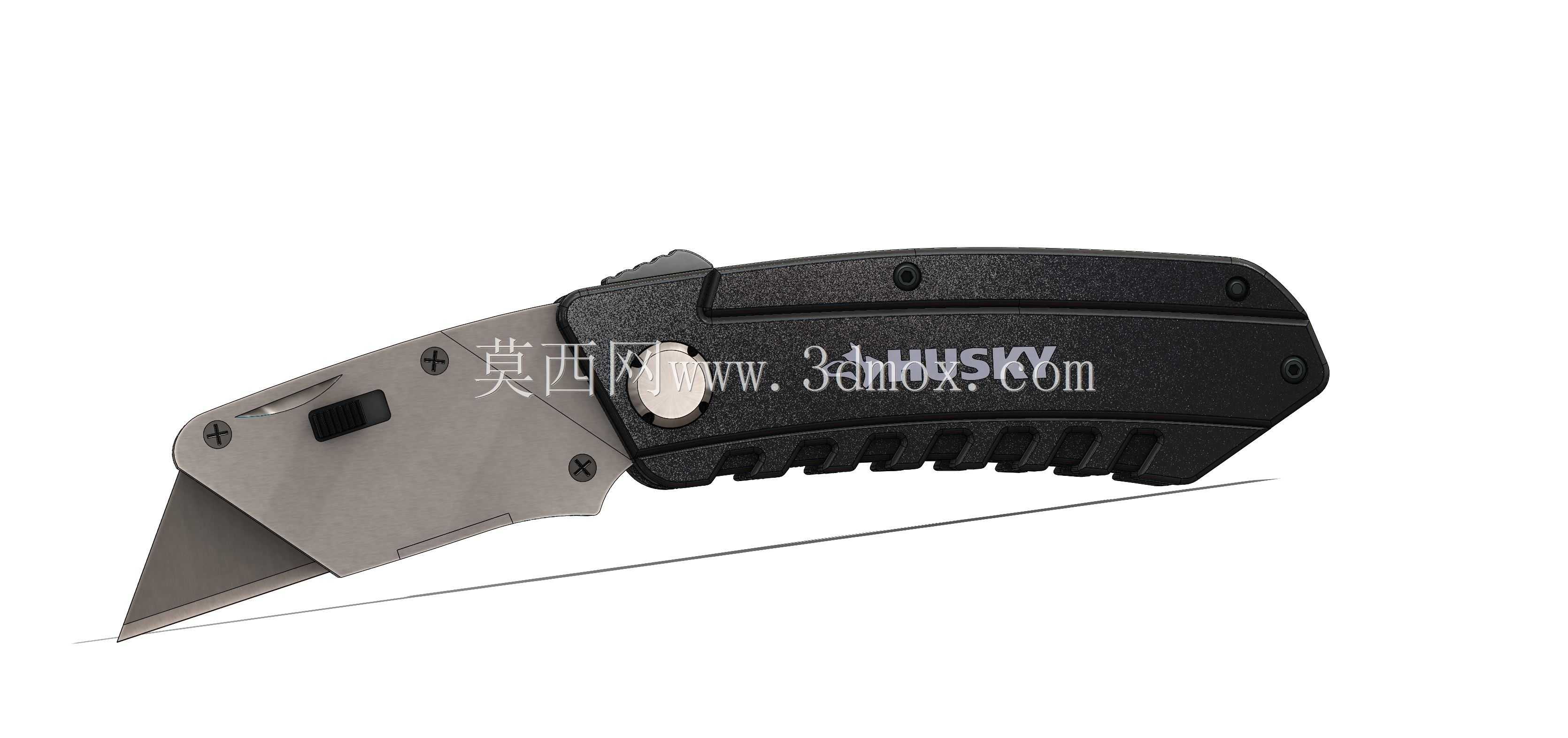

　　这款折叠式钢板美工刀的三维结构设计，完全围绕现场作业的实际使用需求展开，在手持工具的人机交互与结构可靠性上做了多轮细节优化。从实际应用场景来看，这类工具广泛覆盖设备维保现场的线缆外皮剥除、包装材料裁切、密封垫片修形、薄金属板料划线等作业环节，相比固定式美工刀，折叠结构能在非使用状态下将刀刃完全收纳于手柄内部，避免作业人员随身携带时被刀刃划伤，也能防止刀刃磕碰受损，适配维修人员巡检、户外施工、仓储拆包等多场景的随身携行需求。产品的功能特性设计上，采用了推钮式开关刀锁止结构，刀刃推出到位后会通过手柄内部的弹性卡榫自动锁定，避免裁切作业过程中刀刃意外回缩造成操作失误，收刀时只需侧向推动解锁推钮即可将刀刃收回，单手即可完成全部操作，

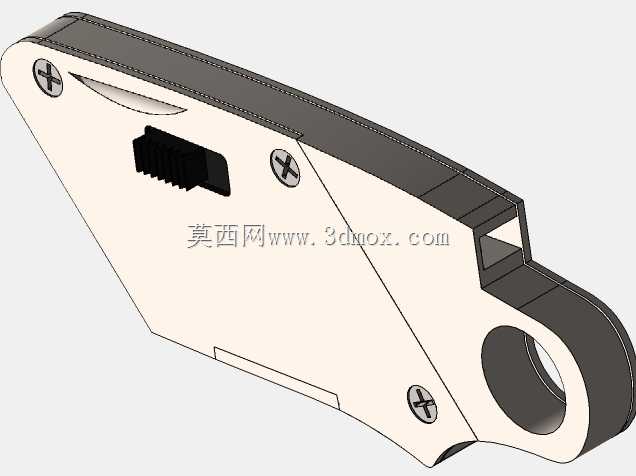

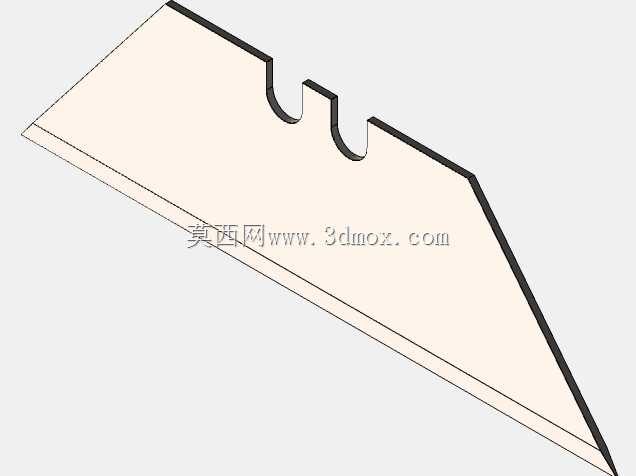

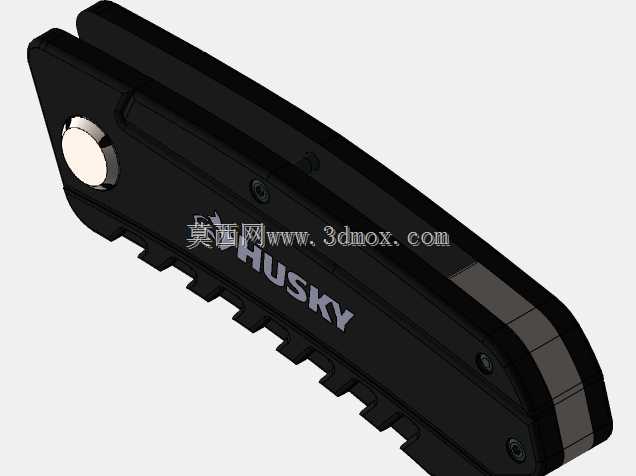

　　适配高空作业、狭小空间作业等无法双手操作工具的场景。刀刃部分采用标准梯形美工刀片规格，支持通用替换刀片的快速更换，无需额外辅助工具即可完成刀片拆装，降低了工具的后期使用成本。手柄部分的外形设计贴合人手握持的生理曲线，握持区域做了防滑纹理结构，表面采用防滑耐磨的硬质包覆材质，即使手上沾有油污、切削液也能保持稳定的握持力，避免施力裁切时工具打滑。从设计思路层面，建模过程中严格匹配实物的装配公差，刀刃与手柄滑槽的配合间隙控制在0.1mm以内，既保证刀刃推出收回的滑动顺畅度，又避免间隙过大导致刀刃裁切时出现晃动，影响裁切精度。转轴部分采用铆钉铆接结构，转轴与手柄安装孔的配合为过渡配合，保证折叠转动时无明显旷量，

　　长期使用也不会出现转轴松动的问题。外形尺寸方面，折叠状态下整体长度控制在100mm左右，展开后总长度约160mm，手柄握持区域的宽度为35mm，厚度15mm，这个尺寸边界刚好适配成年男性的手掌握持尺寸，放入工装裤口袋、工具腰包时不会占用过多空间，也不会因为尺寸过小导致裁切施力时硌手。模型的结构还原覆盖了所有内部装配细节，包括锁止弹簧、刀片固定卡槽、转轴铆接结构、防滑纹理的细节特征，可直接用于同类手持裁切工具的结构参考、人机工程验证，也可作为工具类产品展示的三维素材使用，建模时对刀刃的刃口角度、手柄的倒角细节都做了精确还原，保证结构装配关系与实物完全一致，不存在干涉、错位等建模问题。
