1.5英寸x6英寸透明丙烯酸合页结构设计

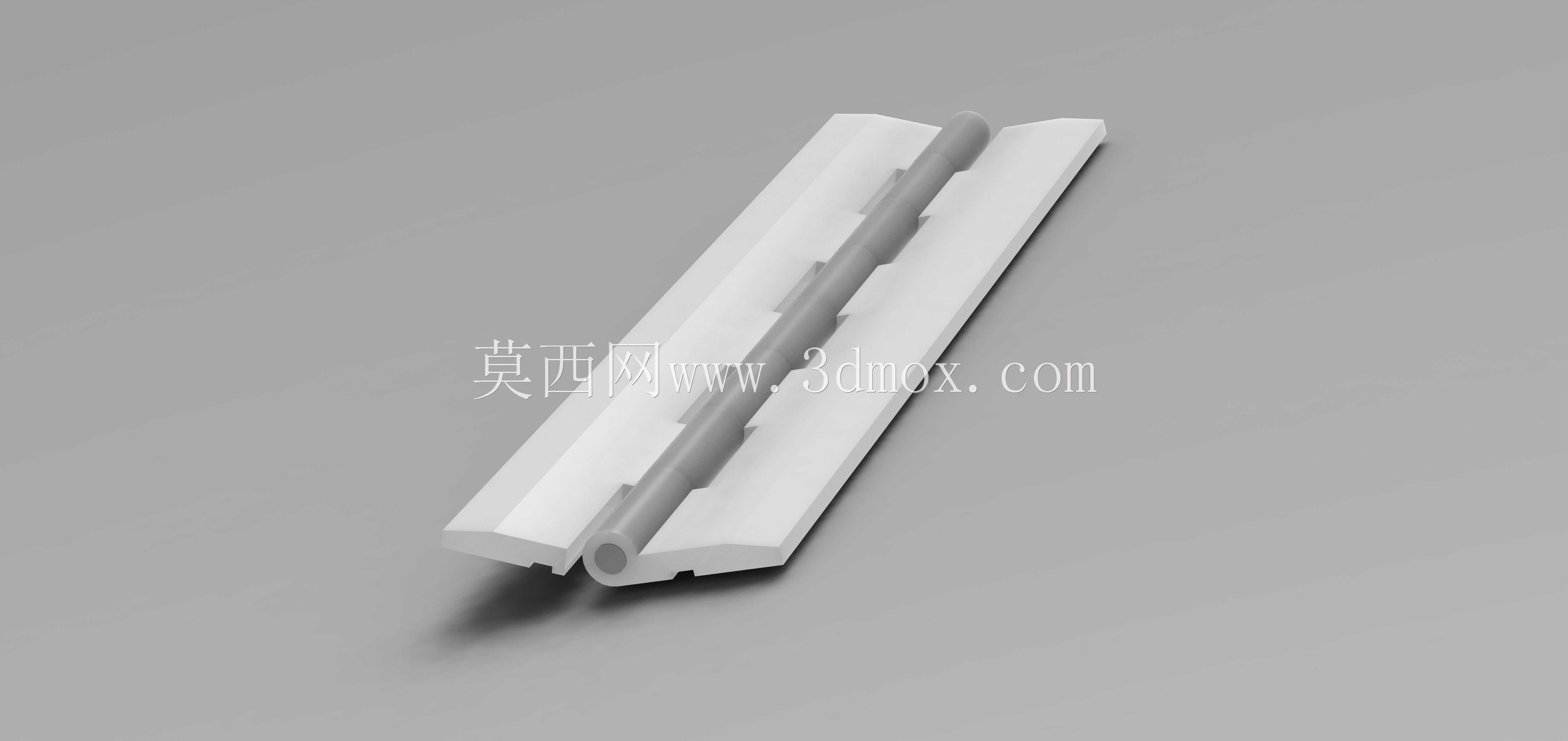

　　这类透明丙烯酸铰链多用于对外观一致性有要求的非金属结构连接场景，常见于亚克力展示柜、透明设备防护门、实验室透明耗材舱盖、文创类透明收纳装置的转动连接部位，相比金属合页，它能和透明亚克力板材保持视觉统一性，不会出现金属件突兀破坏整体通透感的问题，同时自重更轻，不会给轻薄的亚克力板材带来额外的负重变形风险。设计时首先要匹配1.5英寸x6英寸的安装幅面，合页展开后总长度适配6英寸宽度的板材边缘，合页页片厚度控制在适配常规3-5mm厚度亚克力板的安装范围，避免页片过厚导致安装后板材拼接面出现高低差。转动结构采用中心通长的销轴设计，销轴嵌入两侧页片的同轴卷边内，卷边的配合间隙控制在0.1-0.15mm，既保证转动时无卡滞，

　　也不会出现径向晃动导致的连接错位，转动角度覆盖0-180度范围，满足柜门、舱盖类结构的全开合需求。页片上的安装孔位做沉台设计，适配平头塑料螺丝或者亚克力专用粘接安装，安装后螺丝头不会突出页片表面，避免开合过程中出现剐蹭。考虑到丙烯酸材料的韧性比金属弱，卷边位置做了R0.5的圆角过渡，避免开合过程中应力集中导致卷边开裂，页片边缘全部做0.2mm的倒角处理，消除锐边，防止安装和使用过程中划伤操作人员。在实际选型应用中，这类合页单组的承重适配1.5kg以内的轻质透明板材，单扇门建议根据宽度配置2-3组合页，保证长期开合不会出现页片变形。建模过程中要重点保证两侧卷边的同轴度公差，同轴度控制在φ0.05mm以内，

　　否则装配后会出现转动阻力过大甚至无法装配的问题，页片的平面度公差控制在0.1mm以内，保证和亚克力板材安装时可以完全贴合，不会出现局部翘曲导致粘接不牢或者螺丝锁紧后页片开裂的问题。不同于金属合页的冲压成型工艺，这类丙烯酸合页多采用注塑或者整块亚克力CNC加工成型，建模时要预留0.3%的成型收缩率，保证成品尺寸和安装边界匹配，销轴部分可以选用同材质的丙烯酸棒，也可以选用304不锈钢细轴，若选用金属轴需要在轴表面做钝化处理，避免长期使用出现锈迹污染透明板材。
