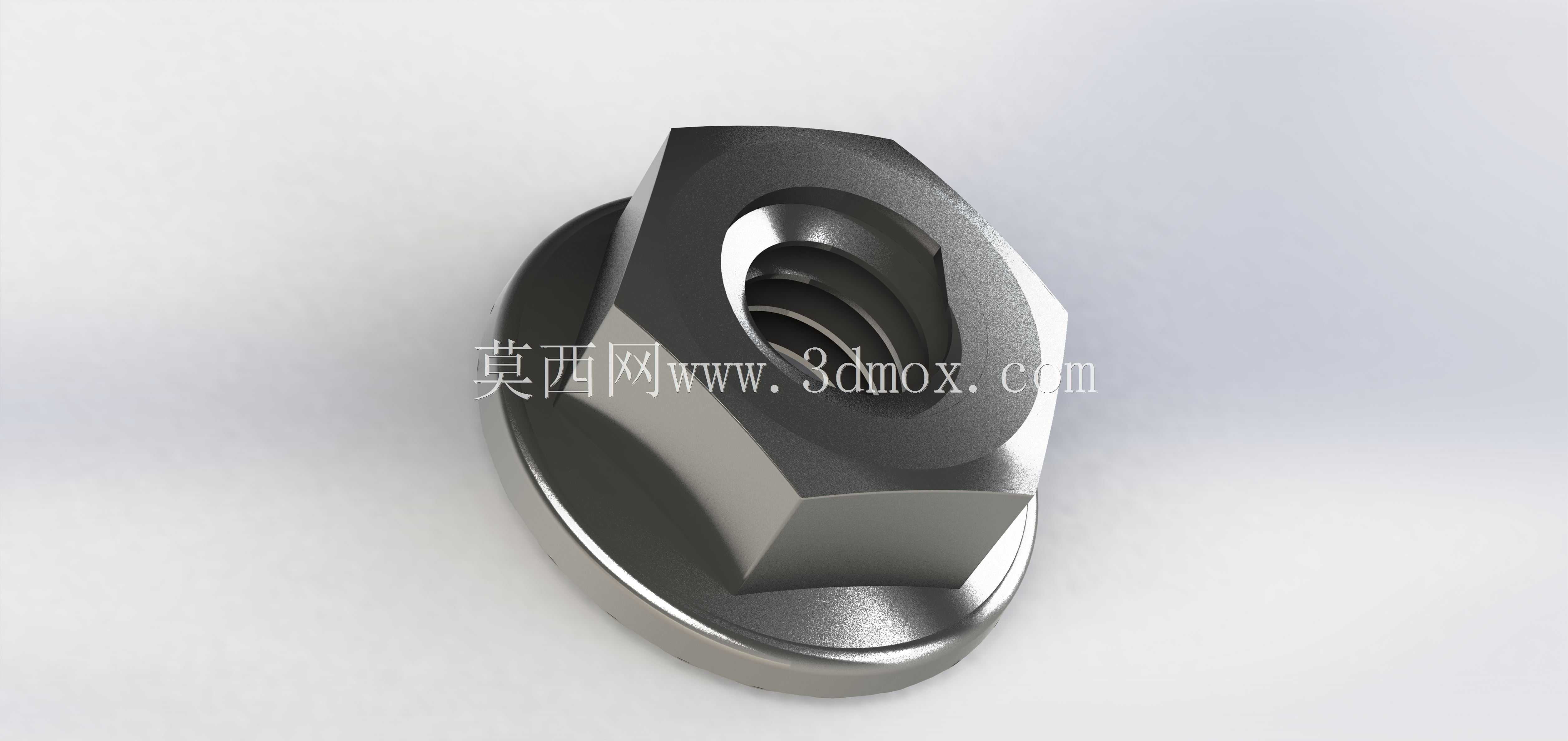

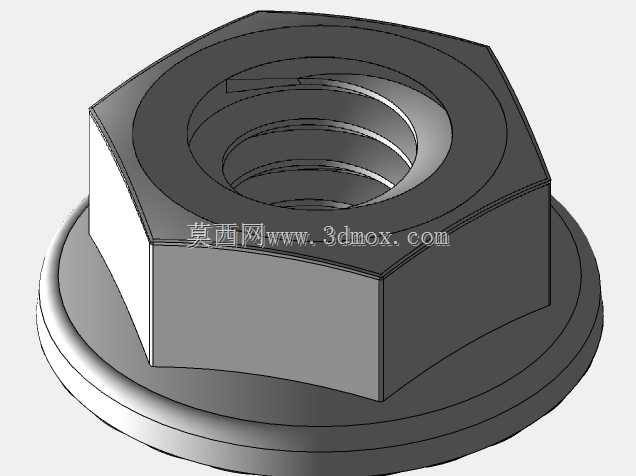

1/4-20不锈钢锯齿法兰锁紧螺母结构

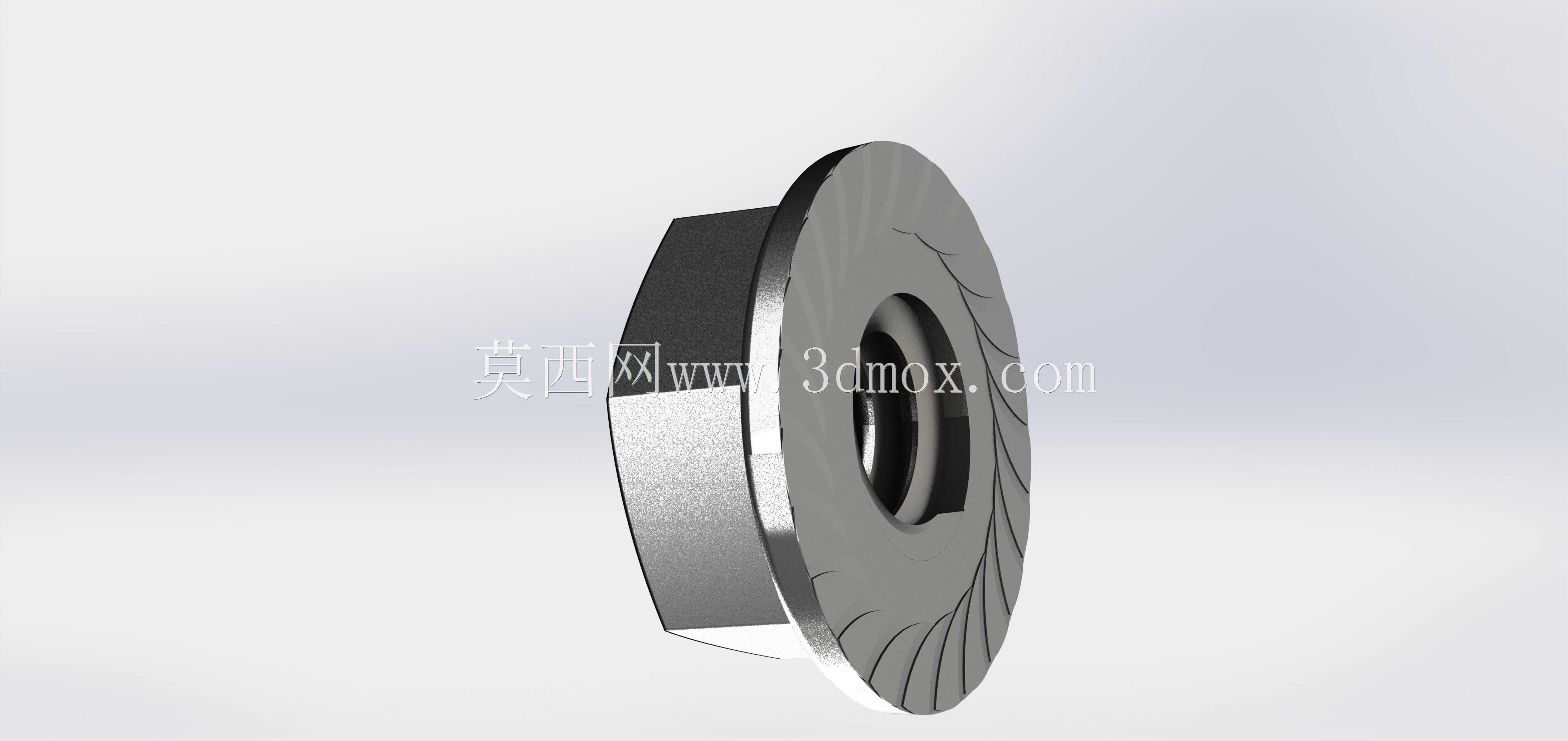

　　做设备装配的工程师都清楚，小到通讯基站的户外机柜固定、户外便携电子设备的壳体拼接，大到小型自动化模组的机架层板锁紧，但凡涉及需要防松、不希望额外加装平弹垫的螺纹连接场景，锯齿面法兰螺母都是选型清单里的高频选项。这次的1/4-20规格锯齿法兰螺母，建模时首先要卡准美制统一螺纹的牙型公差，牙型角60度，大径小径的公差带严格匹配2A级外螺纹的配合要求，建模时牙型精度控制到1/64英寸，避免实际装配时出现滑牙、咬合过紧或者间隙过大松脱的问题。法兰面的锯齿结构是整个零件的核心功能点，锯齿的倾斜方向与螺母拧紧旋向相反，当螺母拧紧到位后，锯齿会嵌入被连接件的表面，在设备运行产生振动、温度循环变化导致螺纹副预紧力衰减时，

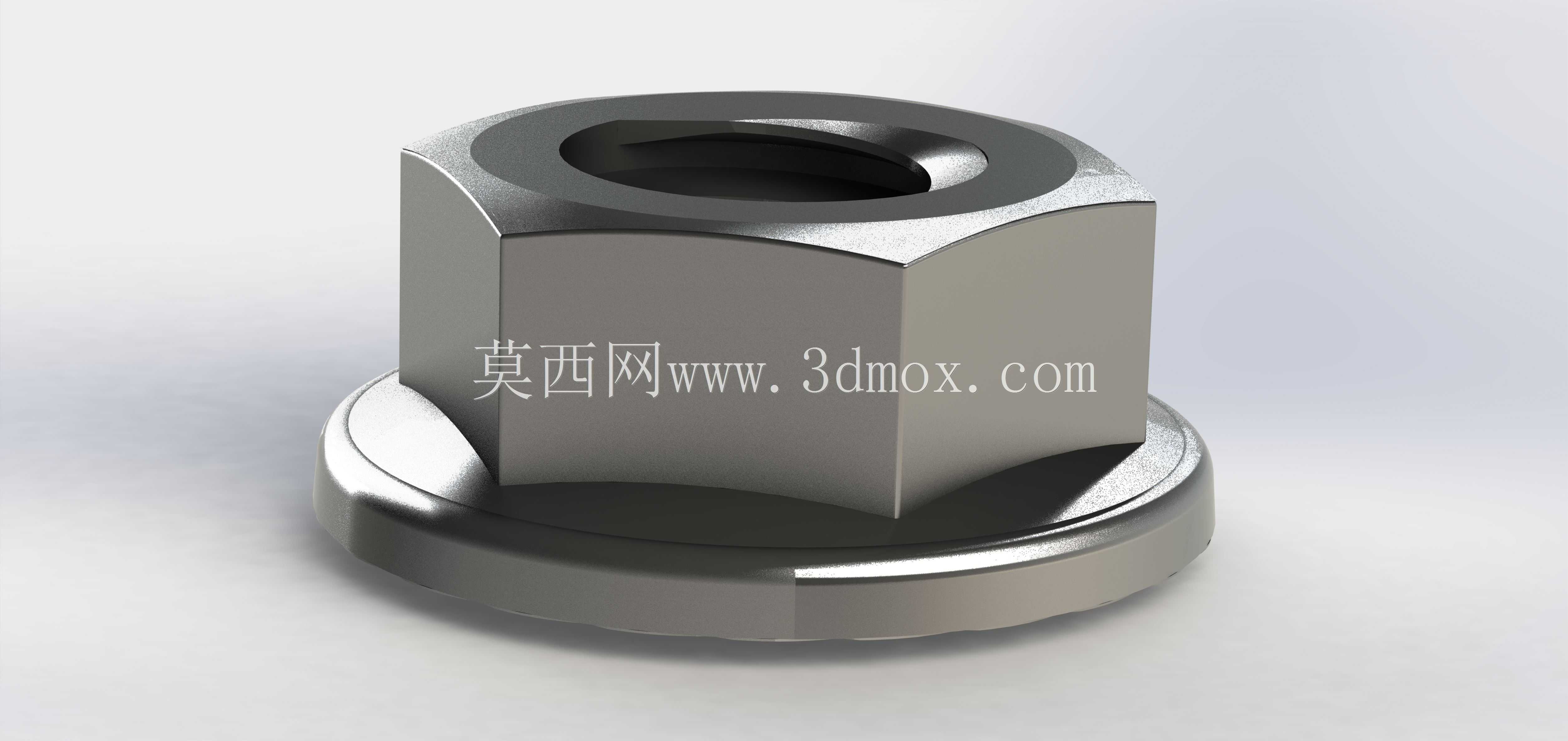

　　锯齿的咬合阻力可以阻止螺母反向回转，不需要额外加装防松垫圈，既减少了装配时的零件清点工作量，也能避免垫圈在长期振动后出现碎裂、移位的问题。法兰盘的外径尺寸设计要兼顾承压面积和安装空间，1/4规格对应的法兰外径控制在合理范围，既保证拧紧时法兰面有足够的接触面积分散压应力，避免在铝合金、工程塑料这类较软的被连接件表面压出凹痕，也不会因为法兰直径过大，导致相邻安装孔的螺母出现干涉，适配通讯类设备内部紧凑的安装间距。六角头部的对边尺寸严格匹配标准扳手的开口尺寸，建模时做了微小的拔模斜度，既方便冷镦成型时的脱模，也能让扳手在拧紧时更好地贴合侧面，减少拧圆棱角的概率。法兰面与六角头部的过渡位置做了圆角处理，

　　避免热处理和冷镦加工时出现应力集中开裂的问题，同时也能减少安装时棱角划伤操作人员手部的风险。不锈钢材质的选型适配户外、潮湿环境的使用需求，建模时还原了表面的钝化处理质感，锯齿的齿尖高度控制在合理范围，既保证足够的咬合力，也不会因为齿尖过高导致装配时需要的拧紧扭矩超出常规范围，甚至拧穿薄型被连接件。实际选型时，这类螺母常被用在户外通讯设备的天线支架固定、便携电子设备的金属壳体拼接、小型工装夹具的快速锁紧位置，相比普通六角螺母加平弹垫的组合，它的装配效率更高，防松性能更稳定，在有振动、温差变化的工况下，长期使用的预紧力保持率远高于普通螺母组合。建模过程中特意验证了螺纹的旋合行程，保证螺母从拧入到拧紧到位的过程中，螺纹配合顺畅无卡滞，法兰面与被连接件接触时整个面的贴合度均匀，不会出现偏斜导致局部压应力过大的问题，锯齿的排布沿法兰面圆周均匀分布，每个齿的咬合深度一致，保证防松力在整个圆周方向均匀作用，不会出现局部咬合不足导致的防松失效。
