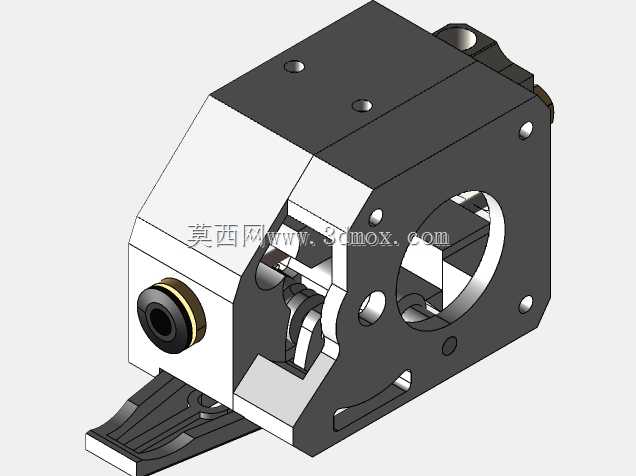

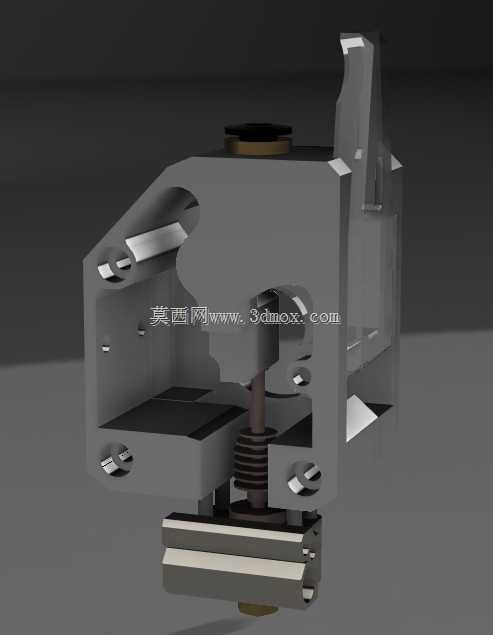

NF DDG热端挤出机适配安装结构

　　这款挤出结构的建模初衷，是解决薄片蚊式热端与BMG挤出机构的适配安装问题，在桌面级FDM3D打印设备的改装场景中，这类跨品牌配件的组合安装一直是结构设计的常见痛点，很多改装用户在采购不同品牌的挤出组件与热端组件后，往往会遇到安装孔位不匹配、送料路径偏移、结构干涉等问题，直接影响打印过程中的送料稳定性与熔融挤出精度。从结构功能来看，该组件整合了挤出机的送料夹持结构与热端的固定安装位，整体采用一体化的安装基座设计，将送料齿轮的容纳腔、热端固定槽、散热安装位整合在同一个主体结构上，避免了分体式安装带来的累计公差，能够保证送料路径与热端进料口的同轴度，减少送料过程中的耗材阻力，避免打印过程中出现堵头、送料打滑等常见故障。在设计思路上，

　　建模过程优先还原了实物的安装边界尺寸，对挤出轮的安装空间、弹簧压紧结构的活动行程、热端插入的深度限位都做了精准的结构复刻，基座上的安装孔位完全匹配对应机型的龙门架安装点位，不需要额外打孔或者做转接件就能直接完成装配，同时预留了散热片的安装空间，保证热端工作时的热量不会向上传导到挤出机的送料段，避免耗材提前软化造成的送料不畅。从安装边界来看，整体结构的横向宽度控制在常规近程挤出的安装尺寸范围内，不会在X轴运动过程中与打印机的框架、皮带调节结构产生干涉，纵向的高度尺寸也匹配常规的自动调平传感器安装位置，不需要重新调整传感器的触发高度，就能完成组件的替换安装。结构上对耗材的走料路径做了顺滑的过渡处理，

　　从挤出轮的咬合位置到热端进料口的路径没有直角拐点，能够减少耗材行进过程中的阻力，对于柔性耗材的打印适配性也有一定提升，压紧结构的限位槽做了定位设计，装配时不需要反复调整压紧轮的位置就能保证与挤出轮的咬合间隙，降低了改装调试的难度。
