3D打印机X龙门板滚轮轴套件结构

　　桌面级FDM3D打印机的X轴运动精度，很大程度上取决于龙门板与线性导轨的配合结构，这套滚轮轴承套件正是针对X轴运动端的优化适配结构，主要服务于采用线性光轴/导轨作为X向运动导向的桌面机型，尤其是适配Ender3系列这类开源普及型设备的改装升级场景。日常打印作业中，X轴需要承载打印头组件完成高速往复的横向走位，既要保证运动过程无卡顿、无旷量，也要控制运动阻力在合理区间，避免给X轴步进电机带来额外负载，这套组件的设计正是围绕这几个核心需求展开。

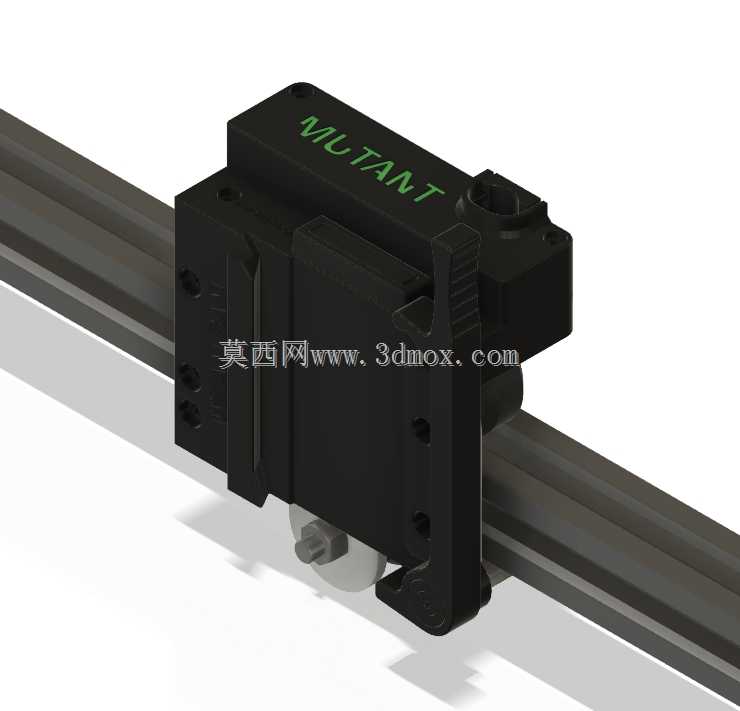

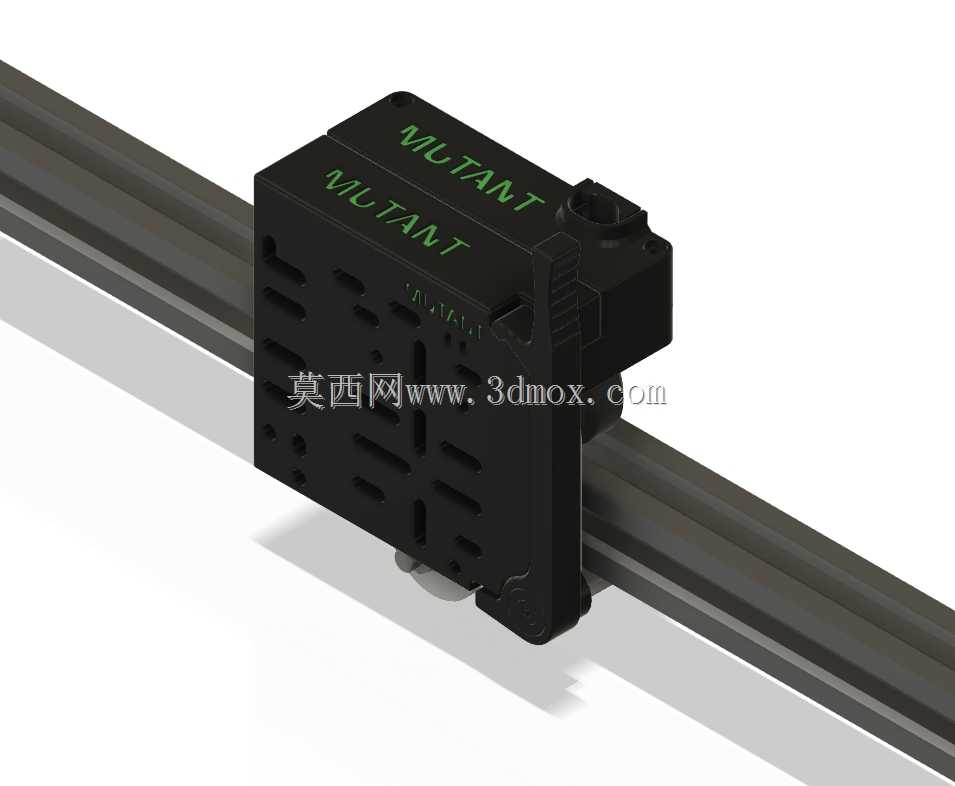

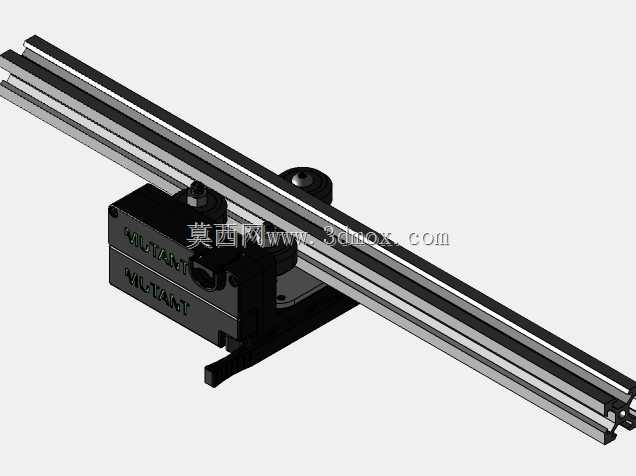

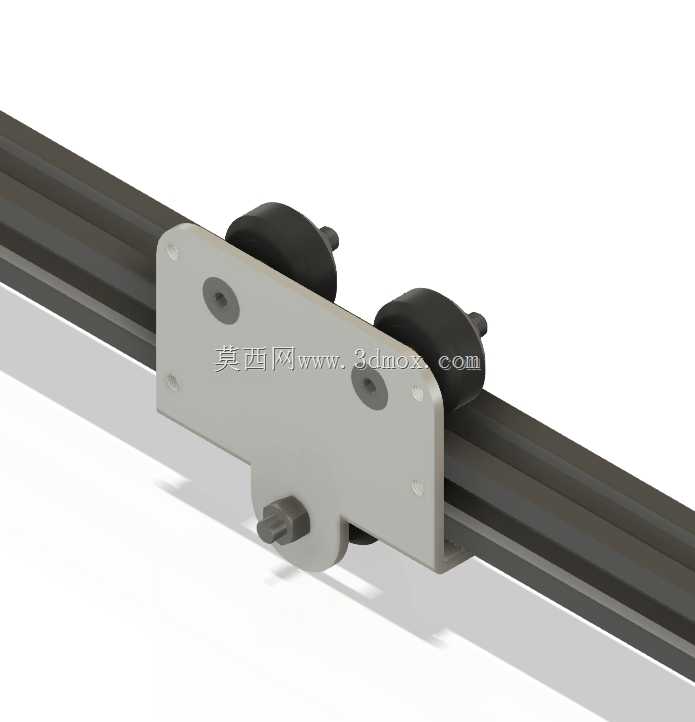

　　从结构功能来看，这套套件替代了原有龙门板与导轨直接接触的滑动摩擦结构，采用偏心滚轮与导轨滚动接触的形式，将原有滑动摩擦转化为滚动摩擦，能大幅降低X轴运动时的阻尼，在高速打印、快速回零的工况下，能有效减少运动顿挫带来的打印层纹问题。组件的主体安装座采用一体化块状结构，预留了打印头的标准安装孔位，同时在四个角位布置了滚轮安装轴位，其中两个滚轮为固定同心轴设计，作为基准定位面贴合导轨的两个导向面，另外两个滚轮采用偏心轴结构，安装时可以通过转动偏心轴调整滚轮与导轨的预紧压力，既可以消除组件与导轨之间的配合间隙，也能避免预紧力过大导致滚轮转动卡滞、磨损加快的问题。

　　设计思路上，这套结构充分考虑了桌面级设备改装的兼容性，安装座的轮廓做了避位处理，不会和X轴两端的同步带固定座、限位触发块产生运动干涉，整体安装后X轴的运动行程不会出现额外缩减，能保留原有设备的最大打印宽度。滚轮采用带深沟球轴承的标准包胶滚轮，外圈的聚氨酯材质既能保证和金属导轨接触时有足够的摩擦力，避免运动过程中出现打滑偏移，也能吸收一部分高速运动产生的微小振动，减少打印头的Z向纹振。安装座的侧面预留了同步带压片的固定槽，不需要额外加工转接件就能完成同步带的固定，走线槽位也做了集成设计，打印头的加热线、热敏线、风扇线可以顺着安装座的侧边线槽排布，避免运动过程中线缆剐蹭打印件或者导轨。

　　从安装边界来看，这套套件适配的是市面通用的2020铝型材配套线性导轨，导轨的安装基准面到打印头喷嘴的安装高度差控制在原有设备的公差范围内，更换套件后不需要重新调整Z轴的限位高度，也不需要重新校准打印头的水平度，只要调整好四个滚轮的预紧力，保证组件在导轨全长范围内滑动顺畅无卡顿，就能完成安装。组件的整体宽度控制在原有龙门板的尺寸范围内，不会和两侧的Z轴立柱产生碰撞，X轴运动到两端极限位置时，安装座的边缘也不会触碰机架的端盖结构。在实际使用场景中，这类改装套件主要针对长时间高频使用的3D打印设备，原有滑动结构磨损后出现X轴旷量、打印层错、回零不准的问题时，更换这套滚轮结构能快速恢复X轴的运动精度，同时相比原厂的滑动结构，滚动结构的维护周期更长，只需要定期清理滚轮表面附着的打印耗材碎屑、灰尘，不需要频繁涂抹润滑脂，也不会出现润滑脂沾附灰尘后磨损导轨的问题。针对不同的热端配置，安装座的热端安装孔位做了通用化设计，既可以适配原厂的鲍登管热端，也能适配近程挤出的直接驱动热端，安装孔的位置公差控制在0.1mm以内，能保证热端安装后喷嘴的中心位置和原有设计一致，不需要重新调整切片软件中的偏移参数。组件的材质采用高强度工程塑料注塑或者3D打印成型，结构强度足够承载近程挤出的电机+热端的总重量，在150mm/s的高速打印工况下，不会出现结构形变导致的打印头偏移问题，运动过程中滚轮的转动同心度能控制在0.05mm以内，有效保证打印过程中X向定位精度稳定。
