Ender3打印机适配四轮滑动托架结构

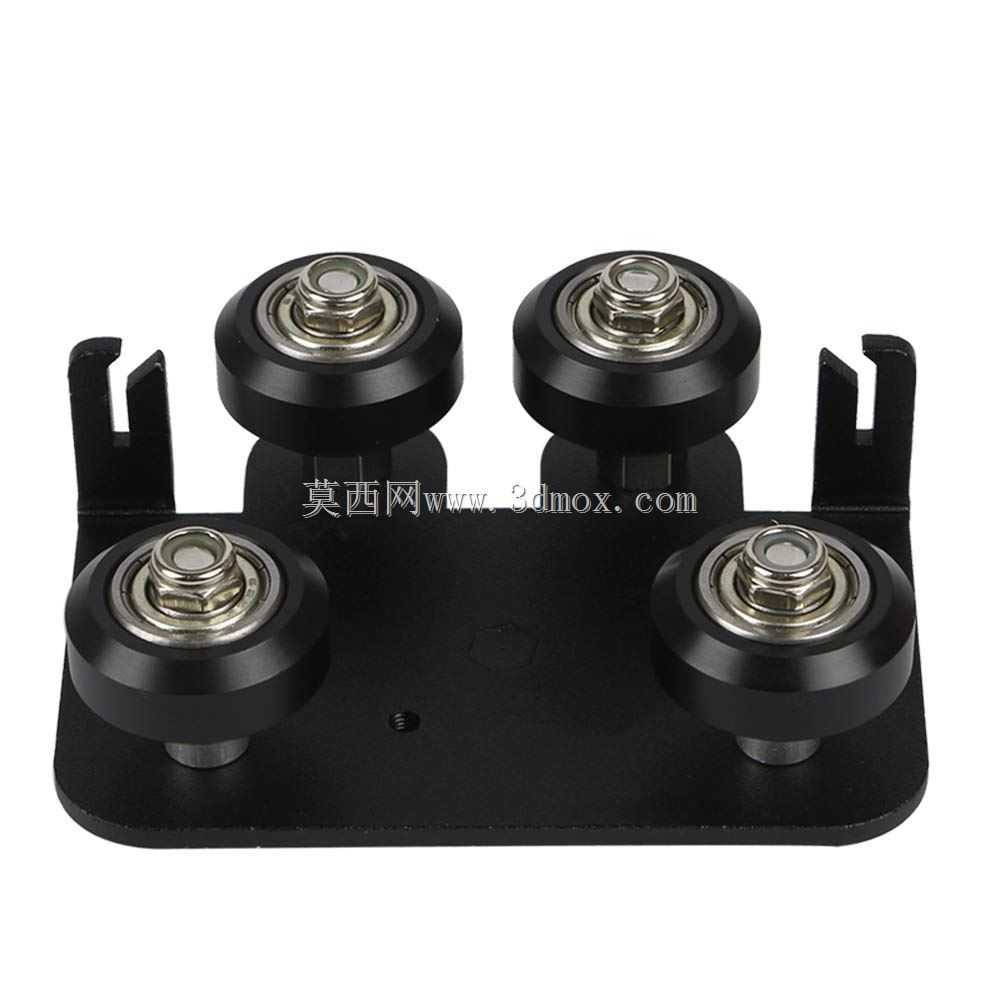

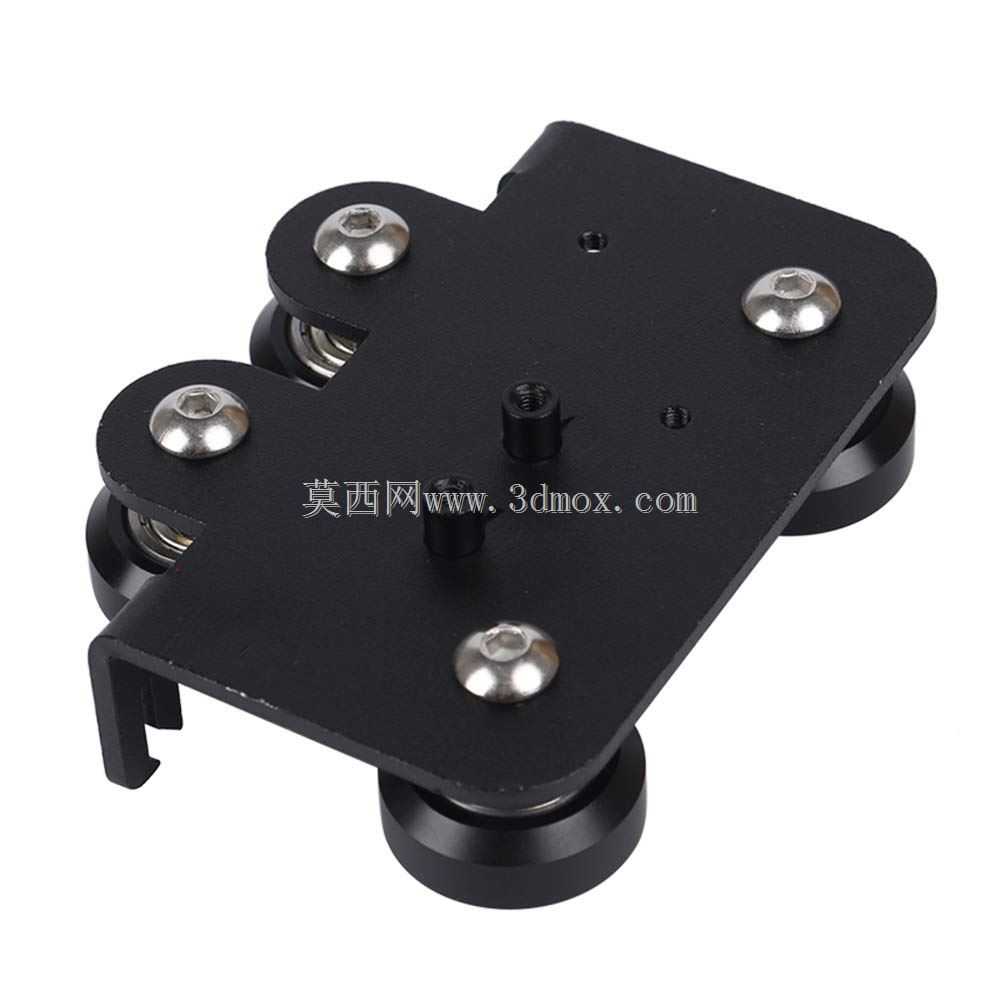

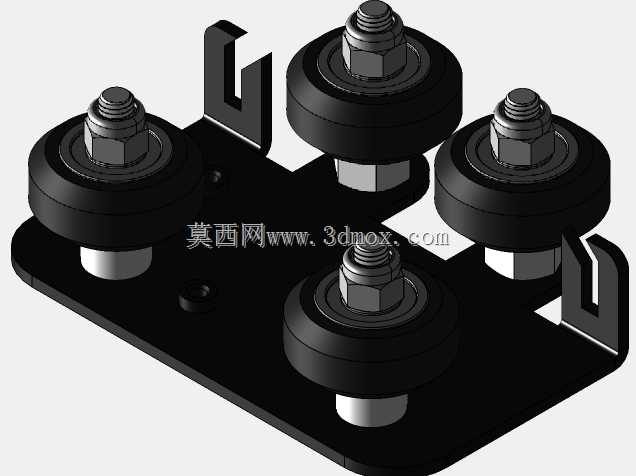

　　这款四轮托架是针对桌面级FDM3D打印机运动端优化的挂载部件，主要适配Ender3及同结构型材框架机型，用来替代原厂常见的三轮挂载结构，解决运动过程中偏载、晃动的问题。从实际装机场景来看，这类托架直接卡装在2020铝型材的V型导轨上，四个滑轮分别卡入导轨的两个V型槽面，相比三轮结构单侧单轮支撑的布局，四轮结构在导轨两侧各布置两个滑轮，形成对称的受力支撑，当托架上挂载挤出机、热端组件、自动调平传感器等负载时，受力不会集中在单侧轮组上，高速打印启停、换向时的侧倾力矩会被四个滑轮均匀分摊，能有效减少运动过程中的轮组跳动，降低打印件表面的层纹、振纹问题。设计上，托架主体采用平板式安装基准面，四个滑轮通过内六角螺栓固定在基板上，

　　螺栓可调节松紧度，既能保证滑轮与导轨V面的贴合预紧力，又不会因为压接过紧导致滑动阻力过大，基板上预留的多个螺纹孔位，完全匹配Ender3系列机型的挤出机安装孔距，不需要额外打孔改件就能直接替换原厂托架，安装边界完全兼容原有设备的运动行程，不会因为托架尺寸变化导致X轴、Z轴的行程损失，基板侧边的限位凸台刚好对应型材导轨的侧边，安装时可以快速定位，避免轮组装偏导致的滑动卡滞。从实际使用的角度出发，这类四轮托架的滑轮采用内嵌轴承的POM材质轮面，在铝型材导轨上滑动时噪音更低，耐磨性能也优于普通塑料轮，长期运行不会因为轮面磨损出现间隙，基板的厚度经过匹配设计，安装后挤出机的中心高度和原厂三轮托架保持一致，

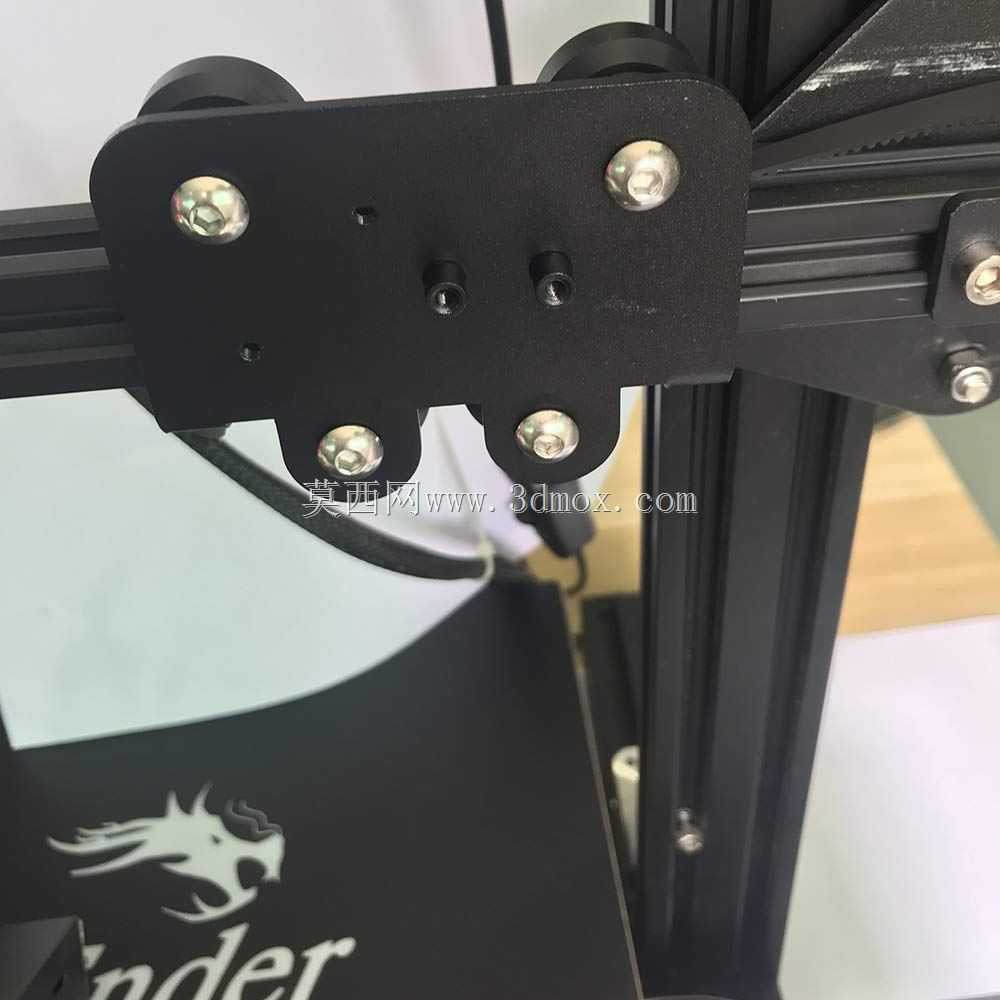

　　不需要重新调整热端与打印平台的初始高度，替换后就能直接进入工作状态。相比原厂三轮结构，这款托架在挂载近程挤出机这类重量更大的组件时优势更明显，近程挤出机因为送丝机构直接装在运动端，整体重量比远程挤出结构重30%左右，三轮结构在长期负重运行后容易出现单侧轮组磨损过快、托架倾斜的问题，四轮对称支撑的结构能将负载均匀传递到导轨的两个槽面，即使长期高速往复运动，也能保持运动平面的水平度，保证热端喷嘴始终垂直于打印平台，减少因为托架倾斜导致的打印层厚不均、模型侧壁错位等问题。在安装适配性上，托架的轮组间距完全匹配2020V型铝型材的槽口尺寸，不需要更换现有设备的导轨，只需要拆下原有三轮托架，将四个滑轮预固定在基板上，卡入导轨后调整各轮的预紧螺栓，保证托架滑动时无卡顿、无旷量即可完成安装，整体替换过程不需要改动设备的其他结构，适合普通用户对现有Ender3机型做运动精度升级，也能作为同结构DIY3D打印机的运动端挂载部件使用。
