内燃机用350规格活塞结构三维数模

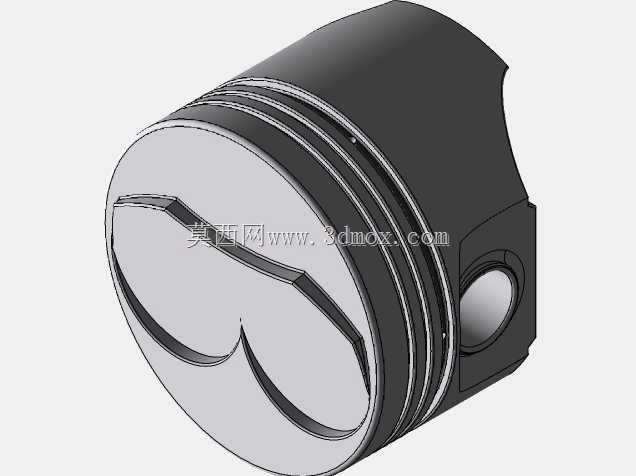

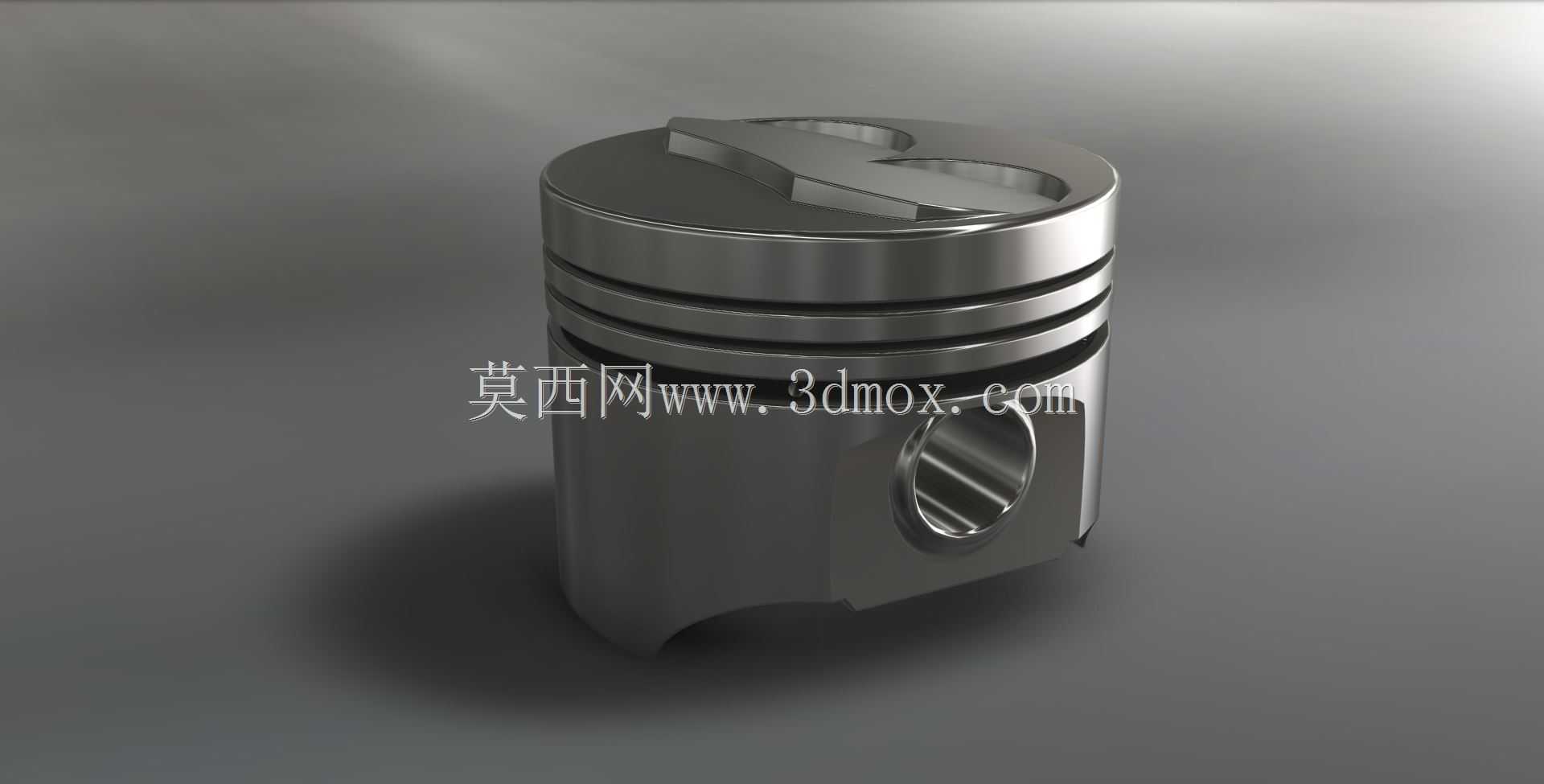

　　这款活塞主要适配小排量通用内燃机的动力传输场景，是内燃机核心往复运动部件，直接参与燃烧室做功循环，承担着密封燃气、传递燃烧压力、引导活塞往复运动的核心作用，日常可用于通用汽油机、小型摩托动力、园林机械动力的配套结构设计参考，也可作为内燃机原理教学、逆向测绘练习的建模参照。从结构设计来看，活塞头部设置了三道环槽，上方两道为气环安装位，最下方一道为油环安装位，气环负责密封燃烧室的高压燃气，避免做功行程燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的加工精度直接影响活塞的密封性能与使用寿命，建模时严格还原了环槽的宽度、深度与槽岸高度，匹配对应规格的活塞环安装公差。活塞顶部做了适配燃烧室的凹坑造型，

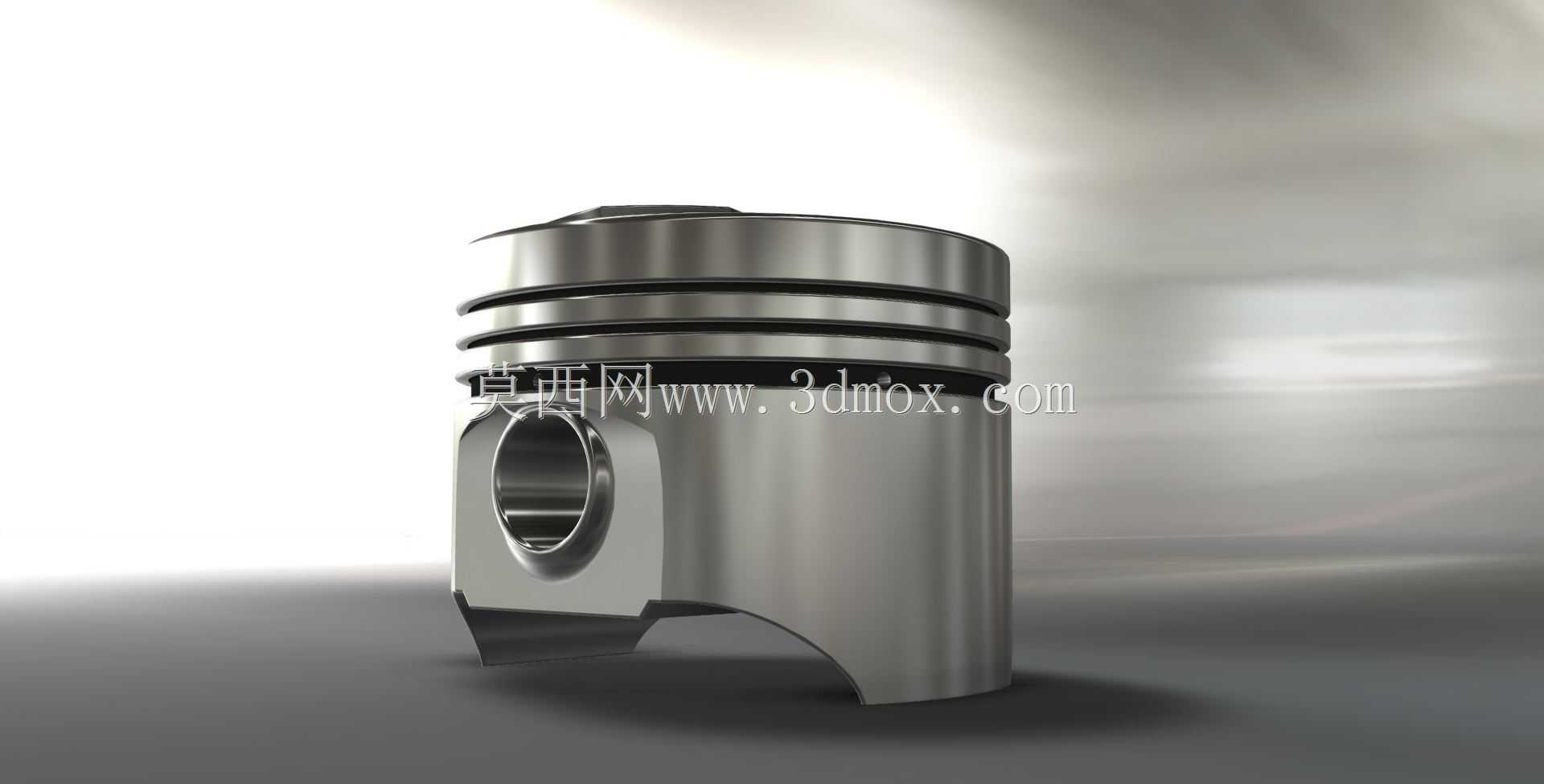

　　同时预留了气门避让的凹陷结构，避免活塞运行至上止点时与进排气门发生运动干涉，顶部的造型设计直接影响燃烧室的挤流效果，进而影响油气混合效率与燃烧充分性，建模时完整还原了顶部的曲面轮廓与棱边倒角，可直接用于燃烧室容积核算、压缩比计算的仿真参考。活塞销孔采用了浮动式销座设计，销孔两侧设置了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，销座部位做了局部加厚处理，用于承受燃烧做功时传递来的交变冲击载荷，避免销孔位置出现应力集中导致的开裂失效，建模时还原了销孔的同轴度公差要求、销座与活塞本体的过渡圆角，可直接用于有限元应力分析的前处理模型。活塞裙部采用了变椭圆中凸造型，常温下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，

　　工作状态下受热膨胀后裙部会趋近正圆，保证与气缸壁的均匀贴合，同时裙部型线沿活塞轴向呈中凸形，适配活塞往复运动时的摆动姿态，减少裙部与气缸壁的局部接触磨损，裙部下方做了缺口避让设计，避免曲轴运动到下止点时与平衡块发生干涉。安装边界方面，该活塞适配标准缸径规格，活塞总高、压缩高度、销孔直径、环槽尺寸均严格对应350排量级内燃机的通用安装尺寸，可直接匹配同规格的气缸套、活塞销、活塞环组件，建模时所有配合面均预留了合理的工作间隙，考虑了热膨胀带来的尺寸变化，常温装配间隙符合通用内燃机的设计规范，可直接用于动力总成的装配干涉检查、运动仿真验证。
