三壁结构BMX自行车轮辋结构设计

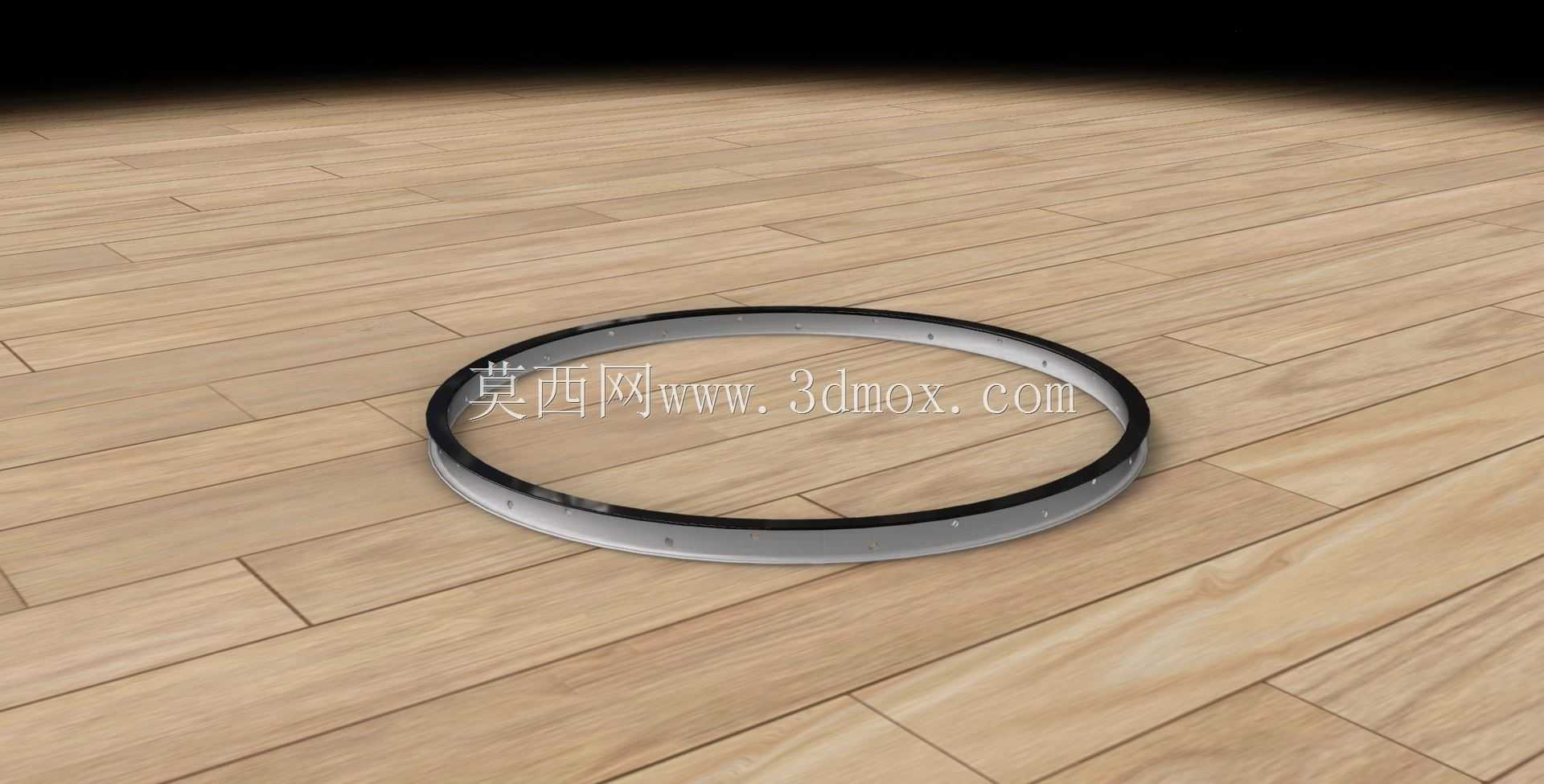

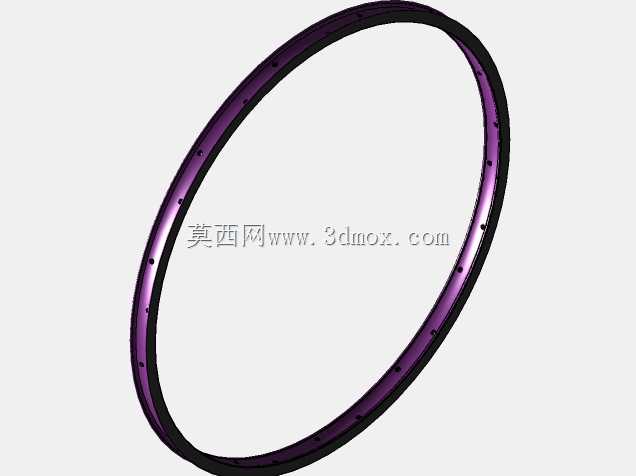

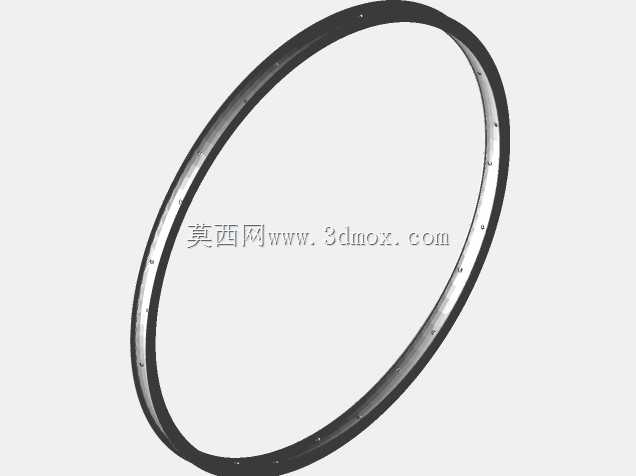

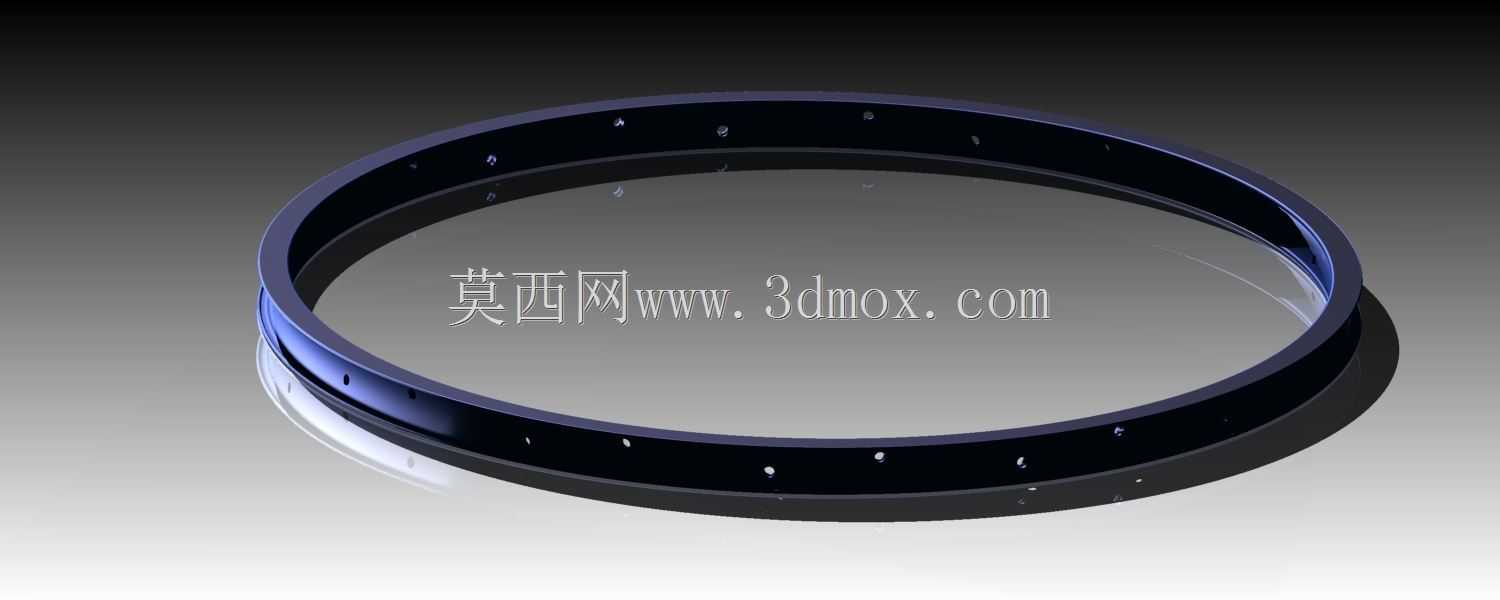

　　这款三壁结构的BMX轮辋，主要面向极限小轮车运动场景设计，适配街式、土坡腾跃等高强度BMX骑行需求，区别于普通通勤自行车的单壁、双壁轮圈，三壁加强结构能更好应对落地冲击、侧向剐蹭、杠上研磨等极限动作带来的复杂载荷。从实际使用场景来看，BMX运动中轮辋需要承受骑手体重数倍的瞬时冲击，比如腾跃落地时垂直方向的冲击力、转把动作时车圈的扭转力、磨台动作时圈边的侧向摩擦力，普通薄壁轮圈在这类工况下很容易出现圈边变形、辐条孔开裂、整体失圆的问题，三壁结构通过在轮圈内部增设两道环形加强筋，将轮圈的截面划分为三个封闭腔体，在不显著增加整体重量的前提下，大幅提升截面的抗弯、抗扭模量，同时圈边做了加厚处理，适配BMX常用的高压外胎，

　　也能承受磨动作时的持续摩擦损耗。设计过程中首先明确了安装边界：轮辋的胎圈座直径严格匹配BMX常用的20寸外胎规格，胎圈座的角度、宽度符合通用自行车轮胎的安装标准，不需要额外定制轮胎即可直接装配；辐条孔的孔位分布采用等距36孔布局，适配市面上绝大多数BMX花鼓的孔距规格，孔位周边做了局部加厚凸起，避免辐条拉紧后应力集中导致的孔位开裂；轮辋的整体宽度控制在合理区间，既保证过弯时的轮胎支撑性，又不会因为过宽增加不必要的风阻和重量，同时圈边的高度经过反复调整，在磨台动作时既能提供足够的接触面积，又不会因为过高蹭到刹车块或者车架叉脚。从结构设计逻辑来看，三壁的腔体结构并非简单增加材料厚度，而是通过截面形状的优化，

　　让载荷能够在三个腔体之间均匀传递，当轮圈受到垂直冲击时，内外壁和中间两道加强筋同时受力，将集中载荷分散到整个轮圈圆周上，避免局部应力过大导致变形；侧向受力时，中间的加强筋相当于内部的支撑肋，能有效抑制轮圈的侧向形变，保证车轮在高速过弯、侧向落地时依然保持圆度，不会出现蹭刹车、摆偏的问题。实际装配时，这款轮辋可以兼容常规的BMX辐条、条帽，不需要特殊的编圈工具，编圈过程中辐条的拉力可以均匀传递到整个圈体，不会因为局部强度不足导致圈体变形，充气时胎圈能够顺利卡入胎圈座，高压下不会出现滑胎、爆胎的风险。日常使用中，三壁结构的轮辋也比普通双壁轮圈更耐磕碰，即使骑行中不小心撞到路沿、栏杆，也不容易出现硬折变形，大幅降低了高强度骑行下的轮组维护成本。
