36齿自行车传动链轮三维结构设计

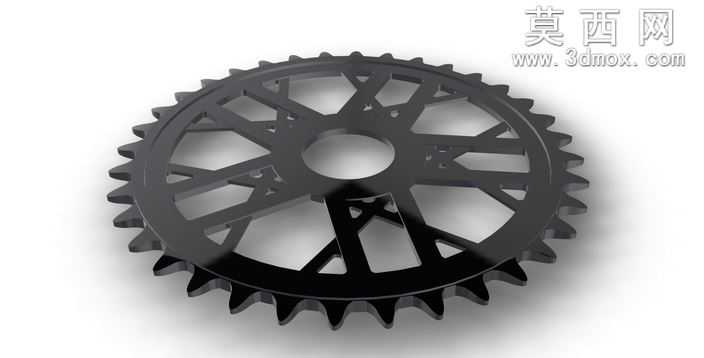

本作品为36齿自行车传动链轮的三维建模成果，建模参考经典Colony品牌链轮的成熟结构完成，是创作者早期学习三维建模阶段的实践作品。建模过程中首先完成链轮核心参数的确定，以标准链传动啮合尺寸为基准，精准计算36个轮齿的齿距、齿顶圆弧、齿根过渡圆角参数，保证轮齿与标准自行车链条能够实现顺畅啮合，避免传动过程中出现跳齿、卡滞等问题。轮体部分采用镂空辐条式结构设计，在保证链轮整体结构强度的前提下，尽可能去除轮盘非受力区域的多余材料，有效降低链轮自身重量，适配自行车轻量化的设计需求。建模时对中心安装孔的尺寸、定位基准做了精准约束，保证链轮能够与标准自行车曲柄组件实现精准装配，中心孔周边设置了均匀分布的安装定位结构，确保链轮安装后与曲柄的同轴度，减少传动过程中的偏摆晃动。材质表现上，渲染阶段为链轮赋予了哑光黑色金属材质，还原了量产自行车链轮常用的表面氧化处理质感，通过调整材质的粗糙度、金属度参数，模拟出金属零件表面细腻的磨砂质感，同时在轮齿边缘、辐条棱边位置设置了细微的高光反射效果，还原金属零件加工后的边缘倒角细节。结构设计上，每根辐条的走向都经过受力路径优化，辐条从中心安装座位置向外辐射延伸至轮齿根部，形成连续的传力路径，保证骑行过程中脚踏的扭矩能够通过辐条均匀传递到每一个轮齿上，避免局部应力集中导致的轮齿变形、辐条断裂问题。轮齿部分做了细微的齿侧倒角处理，既能够提升链条啮合时的导入顺畅度，也能减少链条与轮齿之间的不必要摩擦，延长链轮与链条的使用寿命。整个建模过程严格遵循机械零件建模的参数化逻辑，所有特征尺寸都保留了参数化关联，后续如果需要调整链轮齿数、辐条样式、安装孔尺寸，都可以通过修改对应参数快速完成模型迭代，无需重新搭建整体结构。渲染阶段采用纯白背景搭配柔和的漫反射光照，清晰展现链轮的整体轮廓、镂空结构与轮齿细节，能够直观呈现该链轮的设计特点与结构优势，可用于自行车传动系统的结构展示、改装配件设计参考、相关教学演示场景使用。
