壁挂式多色分类置物收纳挂架结构

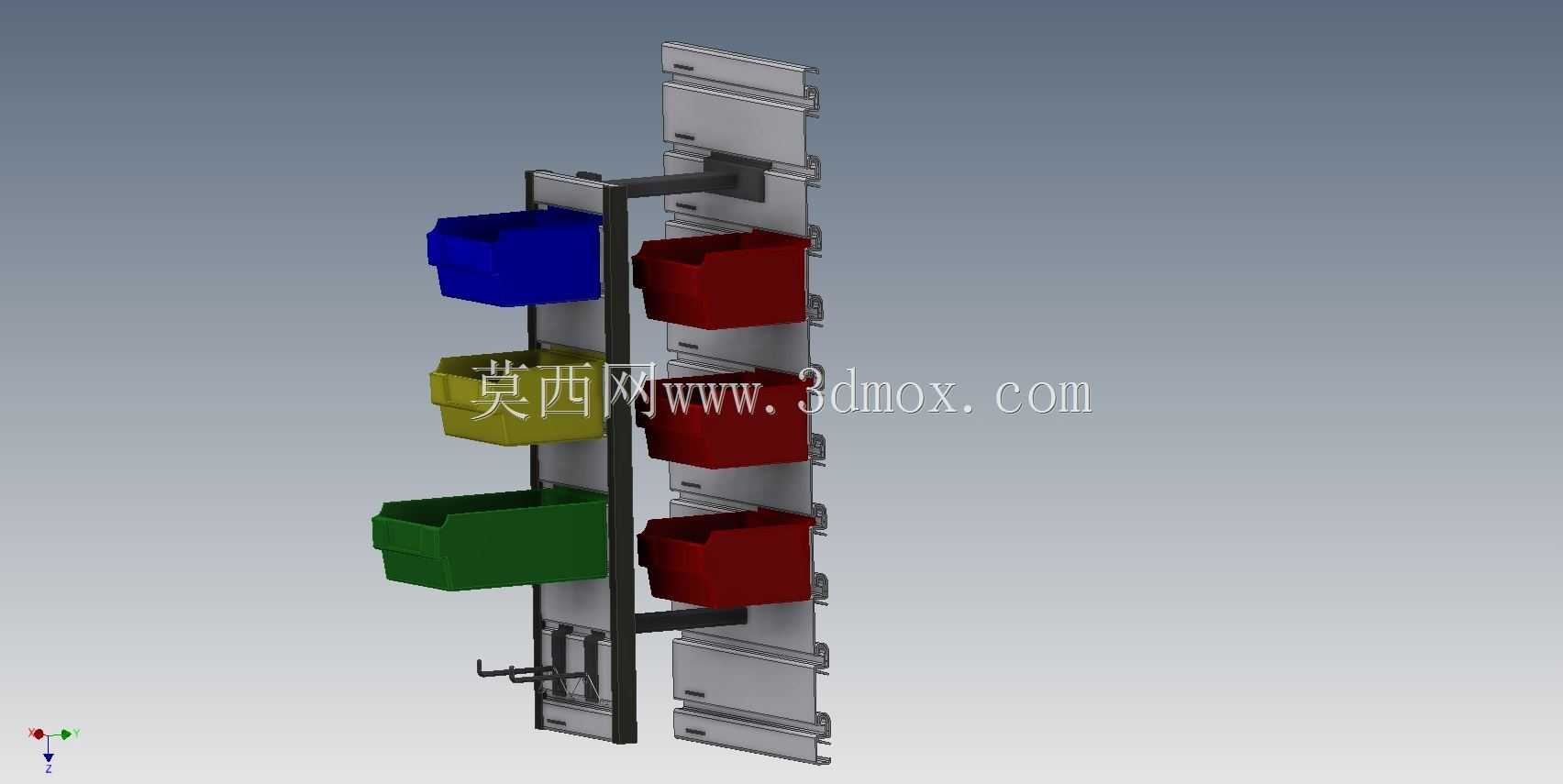

　　这类壁挂式挂架主要面向墙面空间不足的作业场景设计，常见于汽修工位、五金加工车间、家用工具房、仓储分拣区域的槽板墙面加装需求，无需额外占用地面或台架面积，直接依托现有板墙结构拓展储物能力。整套结构采用双侧挂载布局，一侧通过悬臂支架固定在竖向板墙导轨上，支架设置三层水平承托位，分别适配蓝、黄、绿三色不同规格的敞口收纳盒，可按工具类型、零件规格做分类存放，比如蓝色盒放置常用紧固螺丝、黄色盒放置小型测量量具、绿色盒放置易耗耗材，拿取时无需翻找，适配工位作业的快速取放逻辑；另一侧直接在板墙导轨上挂载三个同规格红色收纳盒，可放置使用频率更高的零配件或作业工具，缩短取物动线。设计阶段优先考虑安装适配性，挂架的固定卡扣完全匹配标准槽板的卡槽尺寸，

　　安装时无需额外打孔，直接将卡扣卡入板墙的横向卡槽即可完成固定，悬臂支架与板墙的连接位置设置了加强筋结构，避免满载时支架出现下弯变形，每个收纳盒的挂载位都做了限位凸起，防止抽拉或拿取物品时收纳盒从支架上滑落。从安装边界来看，整套挂架竖向占用板墙约1.2米的高度区间，单侧横向伸出墙面的距离不超过30厘米，不会对通道通行造成阻碍，收纳盒采用前低后高的敞口设计，盒内物品可视范围大，即使放置在较高位置也能快速识别内部存放的物件。结构上所有承托部件都做了圆角处理，避免作业人员取放物品时被尖锐边角划伤，挂载支架采用等距孔位设计，可根据实际存放物品的高度灵活调整每层收纳盒的竖向间距，比如存放较高的耗材时可以拉大层间距，存放小型零件时可以缩小层间距，

　　提升板墙的空间利用率。需要注意的是，配套的彩色收纳盒仅作为场景示意部件，实际生产或安装时可根据使用需求更换不同尺寸、颜色的收纳容器，挂架的承重结构单独做了载荷校核，单层承托位可承载不超过5公斤的物品，满足常规工具、零配件的存放需求，板墙导轨的拼接结构支持多组挂架并排安装，可根据墙面长度自由拓展储物容量，适配不同大小的作业空间。
