单侧板条墙搁板支撑托架结构设计

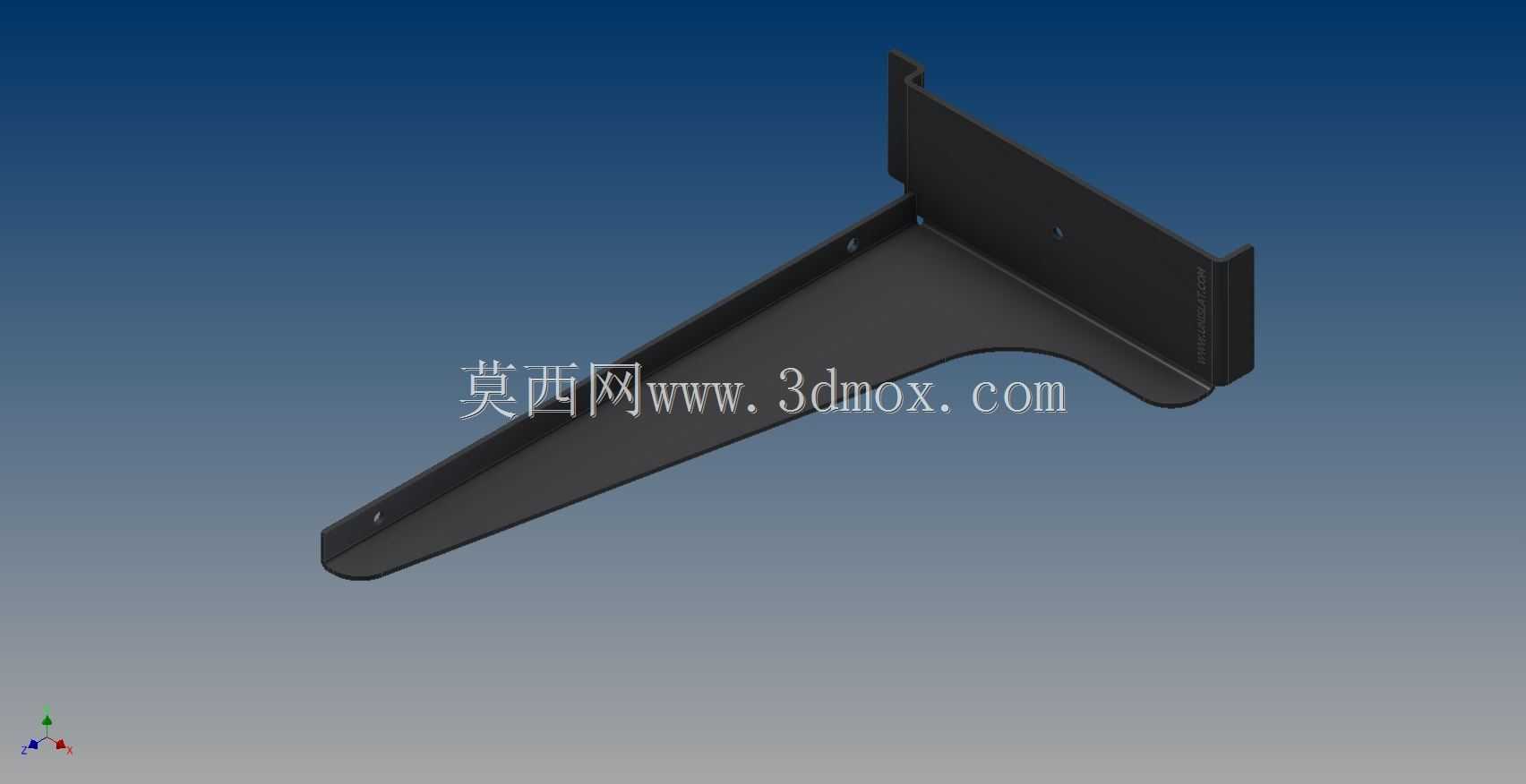

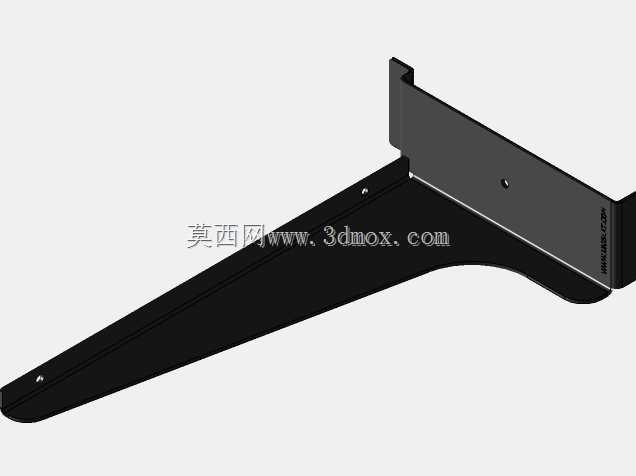

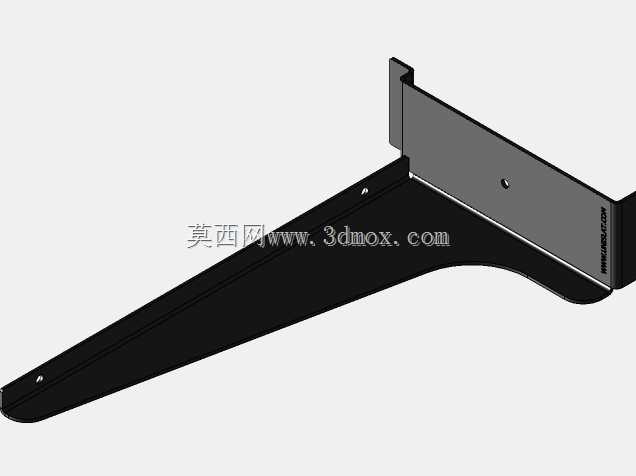

　　这款单侧壁挂搁板托架，主要适配槽式板条墙的快装承载场景，常见于仓储分拣区的零散物料置物、门店陈列柜的层板支撑、车库工具墙的置物台搭建，也可用于餐饮后厨备餐区的临时置物层架设，仅针对左侧安装位做结构适配，与同规格右侧托架配对即可完成整段搁板的支撑布局。从结构设计逻辑来看，托架整体采用L型受力布局，竖直段为板条墙卡接安装端，上下两端设置与板条墙卡槽匹配的卡舌结构，安装时无需额外打孔，直接对准板条墙的对应槽位推入即可完成锁止，卡接间隙控制在0.2mm以内，既保证安装顺畅无卡滞，又能避免安装后出现前后窜动的问题；水平段为搁板承载端，上表面做平面度公差管控，平面度误差不超过0.1mm，保证与搁板底面完全贴合，避免局部应力集中导致搁板变形，

　　水平段末端做圆弧过渡收边，一方面消除尖锐边角的磕碰风险，另一方面通过流线型变截面优化应力传递路径，减少悬臂根部的应力集中系数。在受力结构优化上，悬臂段从根部到末端做渐变壁厚处理，根部壁厚最大，向末端逐步收薄，在保证额定承载能力的前提下尽可能降低构件自重，竖直安装面与水平承载面的交接处做圆弧过渡加强，替代传统的三角加强筋结构，既简化了加工成型的工艺难度，又避免加强筋位置积灰的问题，适配仓储、餐饮等需要定期清洁的使用场景。安装边界方面，竖直安装段的卡舌间距严格匹配通用6s规格板条墙的卡槽中心距，无需对现有板条墙做任何改造即可直接替换原有损坏的托架，水平承载段的宽度适配常规150mm-250mm深度的搁板，

　　单支托架的额定静承载能力可满足常规置物场景的载荷需求，安装时仅需保证卡舌完全卡入板条墙卡槽到位，搁板与托架接触面贴合平整即可，无需额外的紧固件辅助固定，拆装调整位置时仅需向上托起托架即可从卡槽中脱出，可根据置物需求灵活调整层板高度。从实际使用的适配性来看，托架表面做哑光防锈处理，可适应车库、仓储等相对潮湿的使用环境，不会因为长期使用出现锈蚀掉渣污染置物面的问题，水平承载面预留的微小安装孔位，可配合自攻螺丝与木质、塑料搁板做额外固定，避免搁板受外力碰撞出现移位滑落的风险。
