板条壁安装式12×24网格线架结构设计

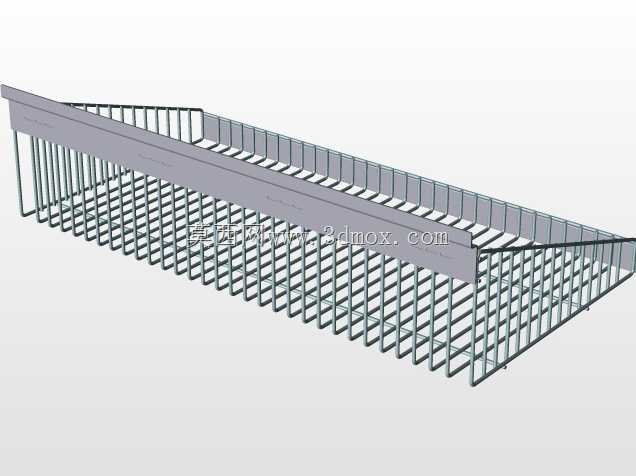

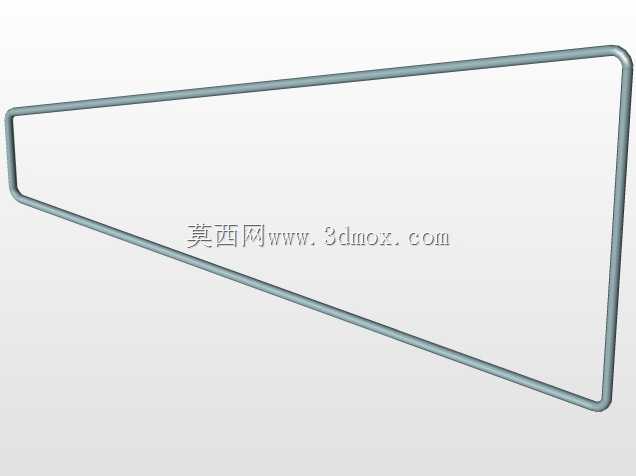

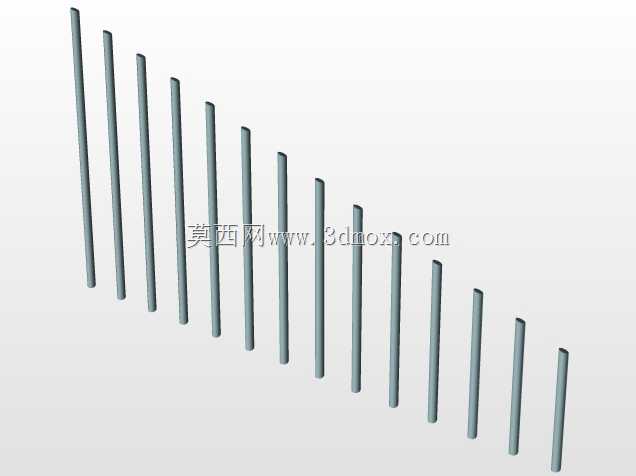

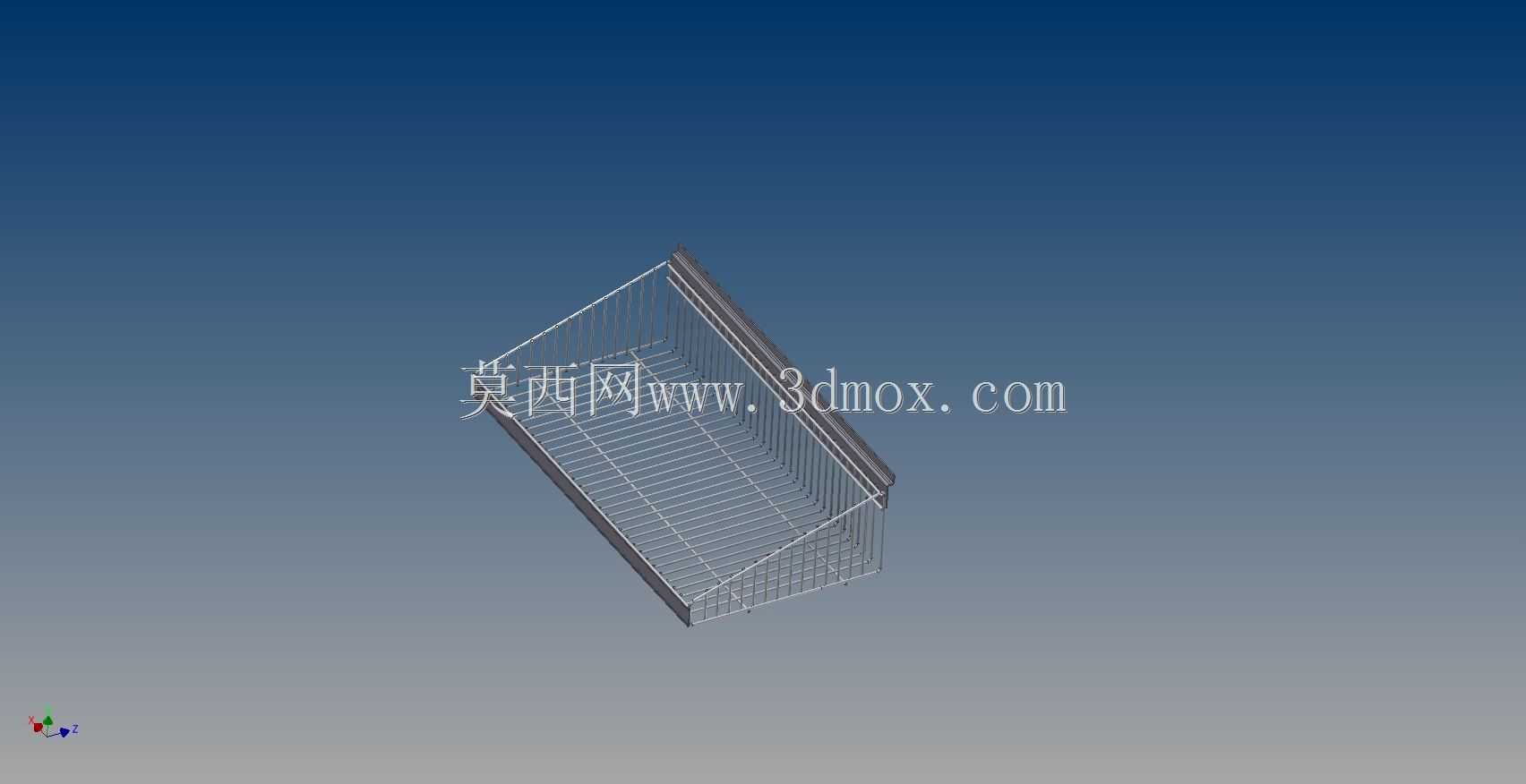

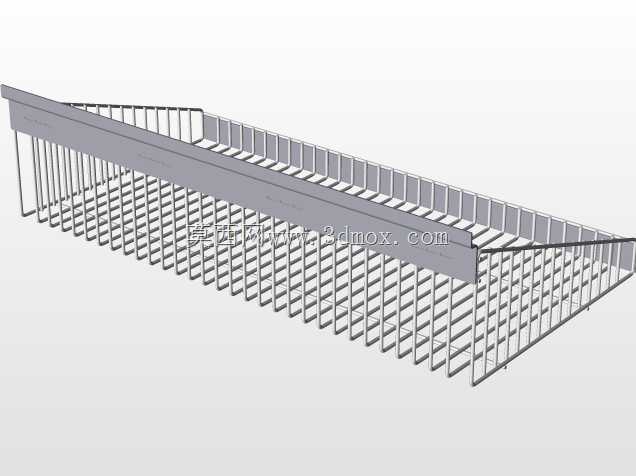

在仓储运维、车间工位物料规整、工装配件分类存放的场景里，这类适配板条壁安装的线架是很常见的工位级存储构件，和落地式货架不同，它完全依托板条墙的挂接结构实现固定，不占用地面操作空间，对于工位旁零散工件、线束、小型工装的临时归类存放非常实用，能有效减少作业人员取件的走动距离，提升工位周边的空间利用率。从结构设计来看，这款线架采用全金属线材弯折焊接成型，整体为敞口斜置篮体结构，前低后高的倾斜角度设计，既可以避免存放的小件物料从架体前侧滑落，又能让作业人员无需探身就能清晰看到架内所有物料的摆放位置，取放动作可以一步完成，适配高频次取放的作业场景。架体的网格间距经过匹配性设计，既可以保证整体结构的承重强度，避免存放稍重工件时出现线材变形，又能让散落的灰尘、碎屑直接从网格缝隙掉落，不会在架底积留，日常清理维护十分方便。安装边界上，这款线架的背部挂接结构完全适配标准板条墙的卡槽间距，不需要额外打孔或者加装转接配件，直接对准卡槽推入即可完成固定，安装和拆卸都可以单人快速完成，能够根据工位的物料存放需求灵活调整安装高度和排布位置，适配不同尺寸物料的存放需要。外形尺寸上12×24的规格属于中等容量的线架规格，既不会因为尺寸过大占用过多板墙空间影响其他挂件的安装，又能提供足够的存放容积，满足单工位常用小件的存放需求，架体边缘全部做了弯折钝化处理，没有外露的尖锐线材端头，避免作业人员取放物料时被划伤，符合车间工位器具的安全设计要求。在实际应用中，这类线架除了生产车间的工位旁使用，也可以安装在维修工作台上方的板墙上，用来分类存放维修工具、替换零配件，或是在仓储区域的拣货工位旁挂装，用来放置拣货标签、打包辅材等零散物品，适配的场景十分广泛。结构建模过程中，重点校核了挂接部位的受力强度，以及线材网格的焊接节点强度，保证满载状态下架体不会出现变形、挂接部位脱开的问题，整体结构没有多余的冗余设计，在满足使用强度的前提下尽可能控制了自身重量，不会给板条墙造成额外的承重负担。
