水平卷绕机用自动换向丝杠组件结构设计

　　这套换向结构主要配套水平卷绕类设备使用，核心作用是在纱线、线材、带材连续卷取过程中，无需额外电控换向信号，纯靠机械结构配合实现排线导轮的自动往复位移，让卷绕到筒管上的物料层叠均匀，避免出现局部堆料、塌边、排线错位的问题，在纺织络筒、线材收卷、薄膜分切收卷这类需要等距往复排线的工位上应用十分普遍。

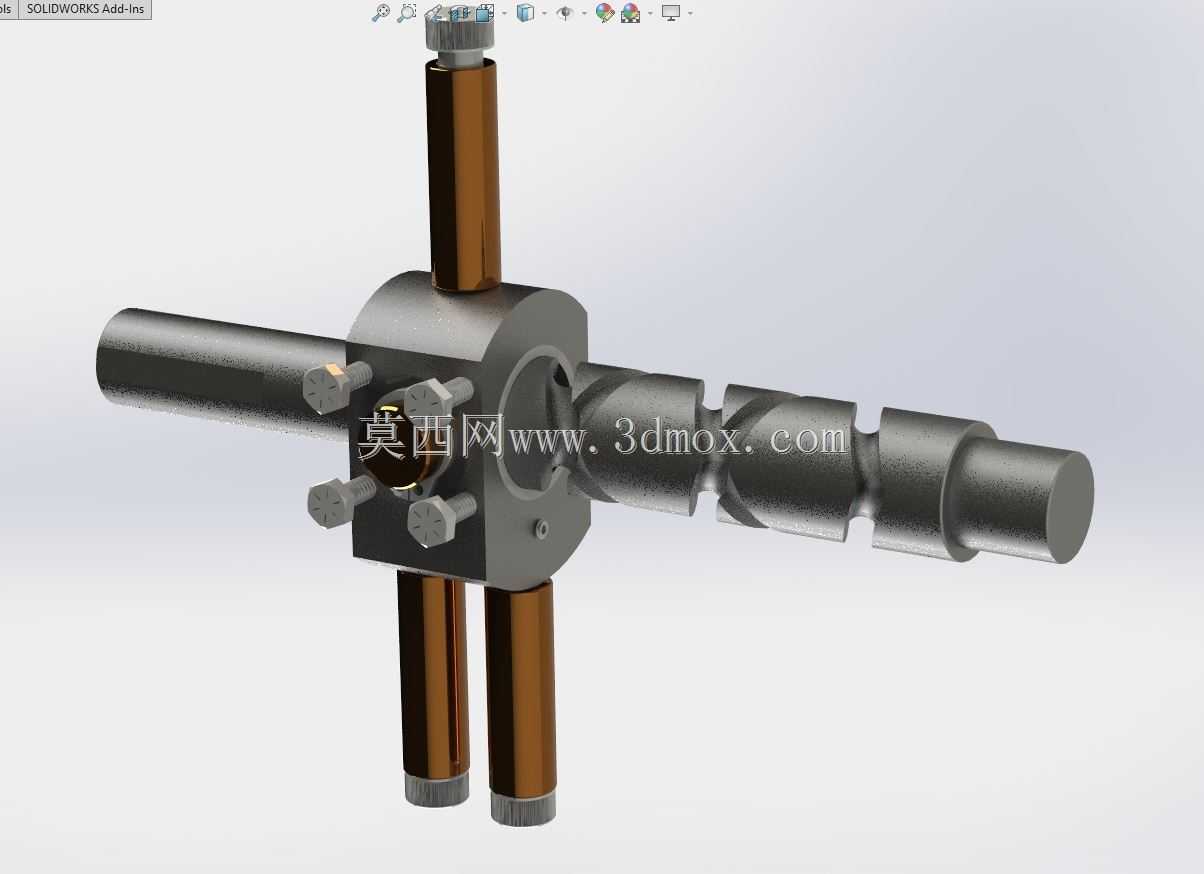

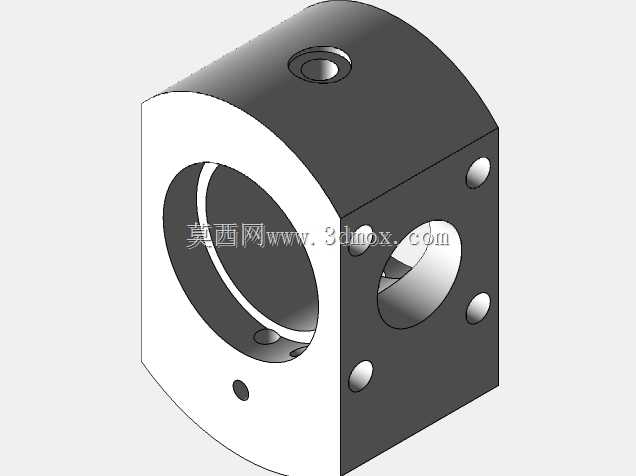

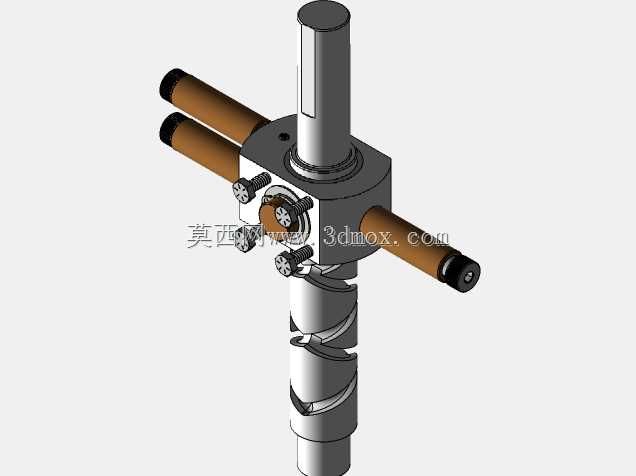

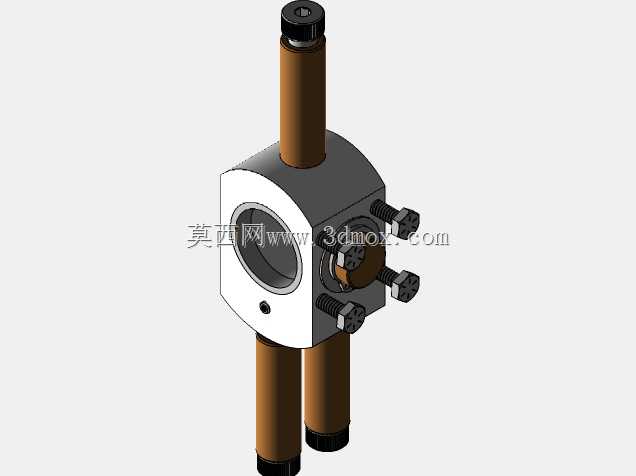

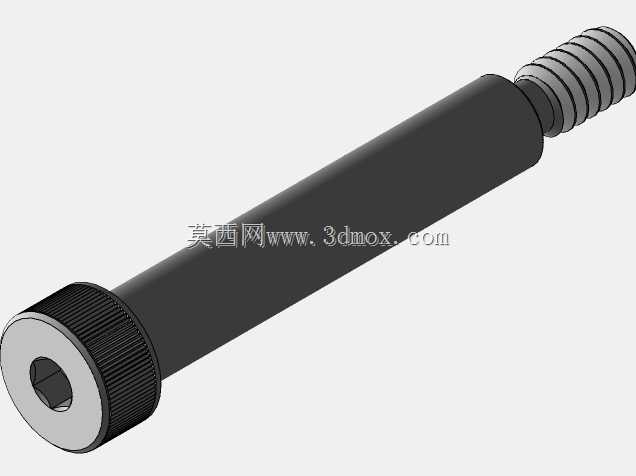

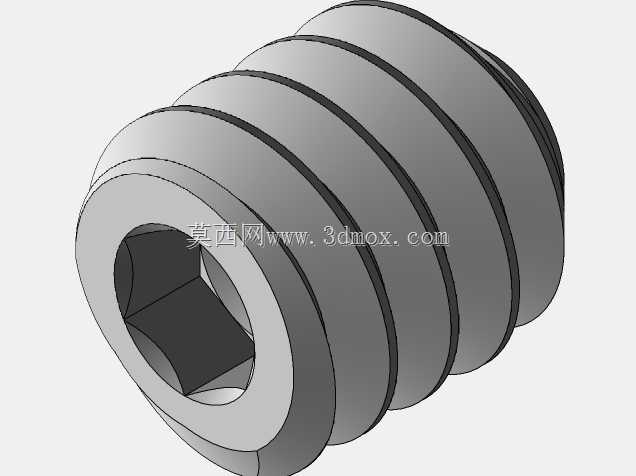

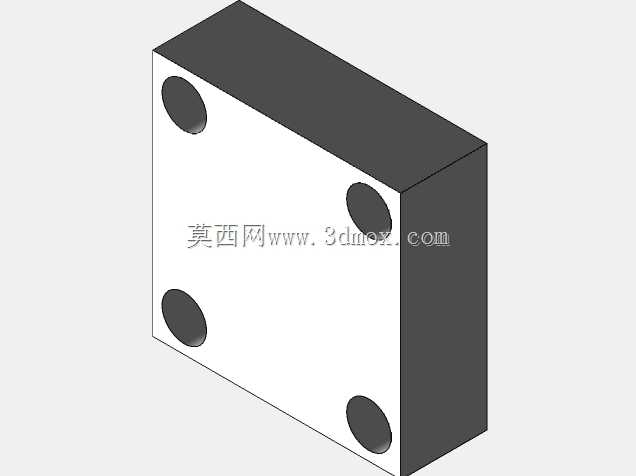

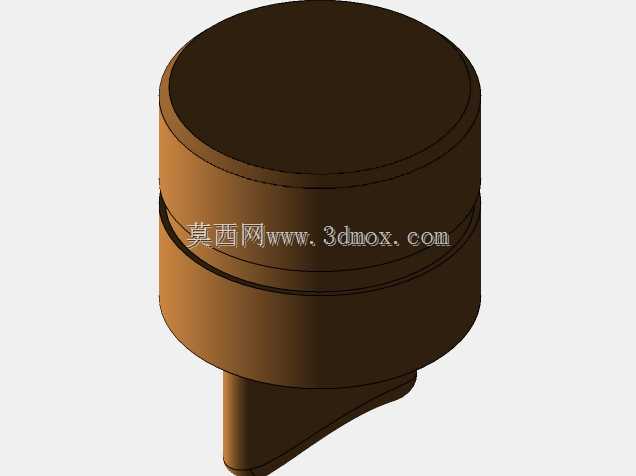

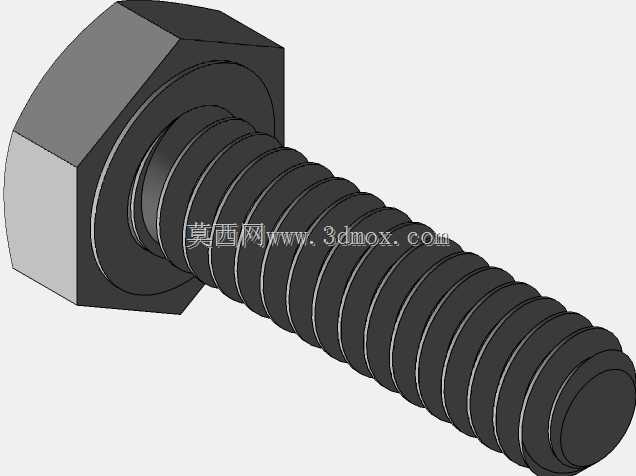

　　从结构设计逻辑来看，核心换向螺杆采用了多段变螺旋槽设计，槽道在螺杆两端做平滑过渡衔接，正反螺旋槽在换向位置无硬拐点，配合滑座上嵌入槽内的导向销，可在螺杆连续单向转动时，带动滑座沿轴向做匀速往复运动，完全省去了传统往复机构需要的行程开关、换向电磁阀、正反转变频控制这类额外配置，整套机构仅需单方向恒定转速输入即可稳定工作，故障率远低于电控换向的排线结构。滑座部分采用剖分式抱紧结构，通过侧面的紧固螺钉实现与导向光杆的滑动配合，同时预留了排线导轮的安装孔位，安装时不需要拆解整套传动链，松开紧固件即可调整滑座初始位置，适配不同宽度规格的卷绕筒管。

　　安装边界方面，整套组件的轴向总长适配常规幅宽的水平卷绕工位，径向最大尺寸集中在中部滑座位置，安装时需要预留滑座往复行程的轴向空间，同时保证两根平行导向光杆的平行度公差控制在0.1mm/m以内，避免滑座运行时出现卡滞、换向冲击的问题。螺杆两端采用标准轴颈设计，可直接配套带座轴承安装在设备墙板上，输入端可直接同步带轮、链轮与设备主传动链连接，不需要额外设计转接结构。滑座上的导向销采用耐磨合金材质，与螺旋槽的配合间隙控制在0.05-0.1mm之间，既保证换向动作顺滑无卡顿，也不会因为间隙过大出现排线位置偏差，长期运行磨损后仅需更换导向销即可恢复精度，维护成本极低。

　　实际运行过程中，螺杆的导程参数直接对应排线的节距，可根据不同卷绕物料的线径、幅宽要求，更换对应导程的换向螺杆即可适配不同工艺参数，不需要改动其余安装结构，互换性较强。滑座与导向杆之间采用自润滑衬套配合，日常运行不需要频繁加注润滑脂，适合纺织、线材加工这类多飞花、多粉尘的车间环境，不会因为粉尘进入配合面出现快速磨损。换向位置的槽道过渡曲线经过优化，换向时的加速度变化平缓，不会出现传统撞块式换向的冲击噪音，高速卷绕时也能保证排线位置精度，卷绕成型的筒管端面平整度高，后续退绕工序不会出现卡线、断料的问题。
