穿墙式NCR27银行自助存取款终端结构

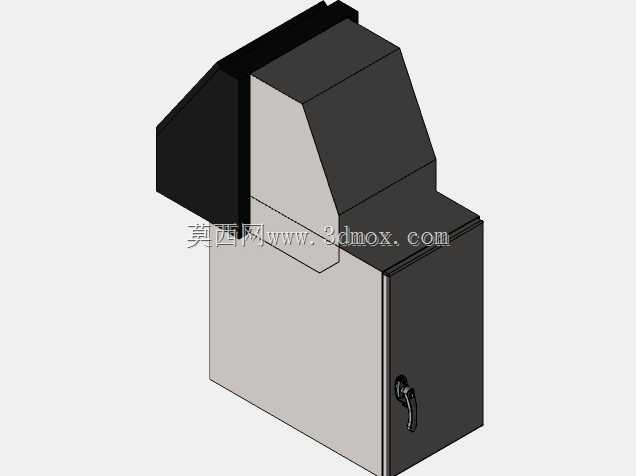

　　该款穿墙式自助金融终端的结构设计，首先要适配银行网点外墙、社区离行点、商圈内嵌式安装位的预留边界，安装时设备主体嵌入墙体预留空腔，仅操作面与外装面板齐平外露，既减少外部占用空间，也能通过墙体结构提升设备整体防破坏能力。设备操作区的高度设置充分考虑站立操作的人体工学尺度，屏幕倾角经过反复校核，能避免户外强光直射产生反光，同时让不同身高的使用者都能获得舒适的观看与操作视角，出钞口、凭条打印口、插卡口的位置排布遵循常规操作动线，从插卡、密码输入、交易选择到取钞、取凭条的动作路径连贯无交叉，减少使用者操作时的转身、抬手幅度。

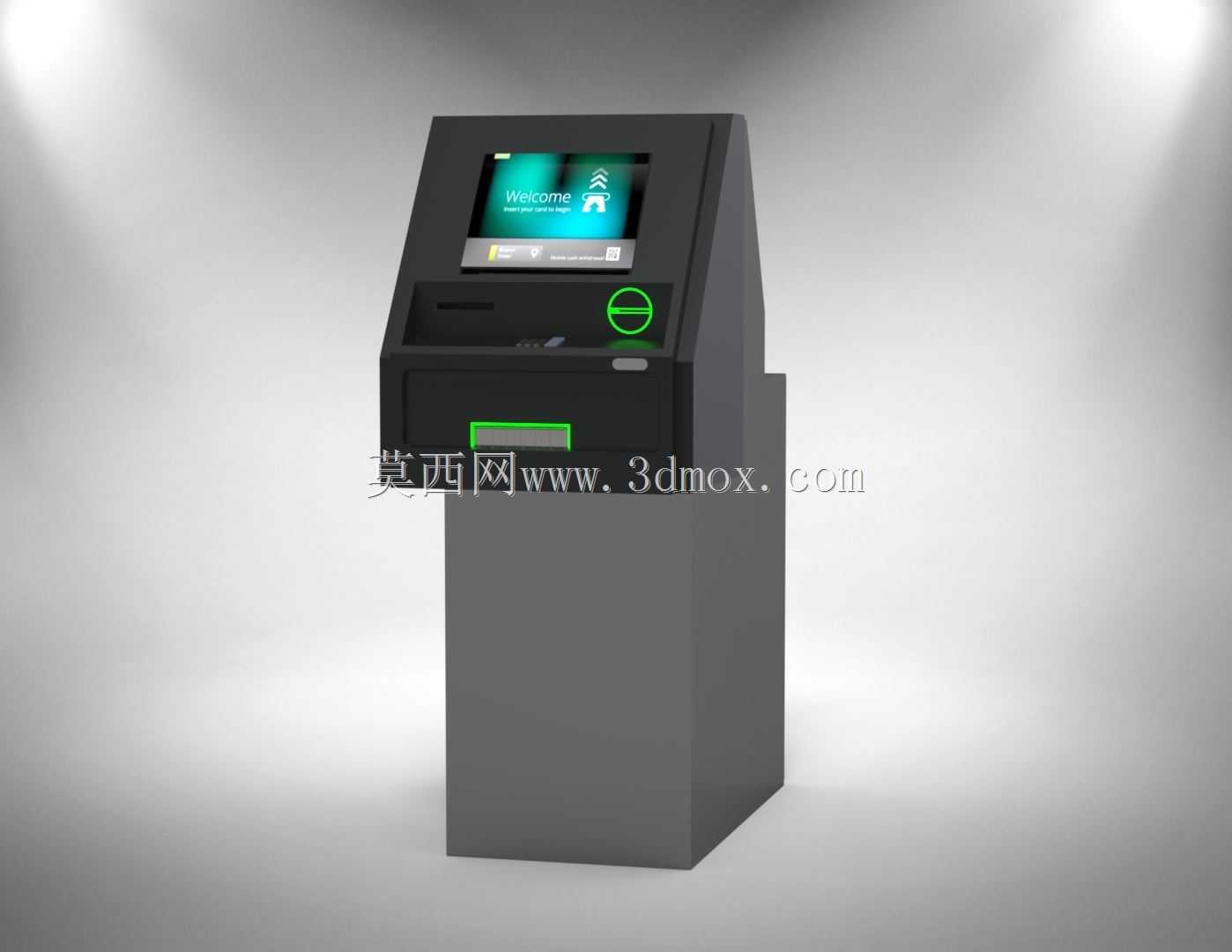

　　从功能布局来看，上部的触控显示屏集成交易交互界面，下方依次排布加密密码键盘、非接感应区，支持实体卡、非接芯片卡的交易识别，中部的凭条出口内置热敏打印模块，可实时输出交易凭证，下部的出钞口配置闸门机构，交易完成后闸门自动开启，取钞后自动闭合，配合内部的钞箱传输结构，能实现现金的精准分拣与输送，设备侧面预留维护舱门，运维人员可从墙体后方的独立通道开启舱门完成钞箱更换、模块检修，无需占用前端客户操作区域，不会干扰网点正常营业秩序。

　　设计过程中充分考虑户外离行场景的使用需求，外壳主体采用冷轧钢板折弯焊接成型，接缝处做防水密封处理，可适应室外温湿度变化、扬尘等复杂环境，操作面板的按键做耐磨防腐蚀处理，长期高频按压不会出现字符脱落、按键卡滞问题。内部的模块安装位采用标准化滑轨设计，显示模块、打印模块、读卡模块、出钞模块均可独立抽拉拆卸，更换故障部件时无需整体拆解设备，大幅缩短运维停机时间。设备底部预留管线穿接通道，可方便接入电源、通讯网线、安防监控线路，所有内部走线均做理线固定与屏蔽处理，避免强电对通讯信号产生干扰，同时满足金融设备的安防布线要求。

　　在结构强度校核阶段，对设备外露面板、钞箱舱门做了防撬结构加强，关键连接部位采用防拆螺栓固定，配合内置的震动感应、位移感应安防模块，可在遭遇外力破坏时触发报警信号。设备的整体进深尺寸适配常规建筑外墙的厚度范围，安装时无需对墙体做大规模改造，降低网点施工成本，操作面的外凸尺寸控制在合理范围，不会阻碍人行通道的正常通行，同时预留足够的操作站立空间，方便携带行李、推轮椅的使用者完成操作。
