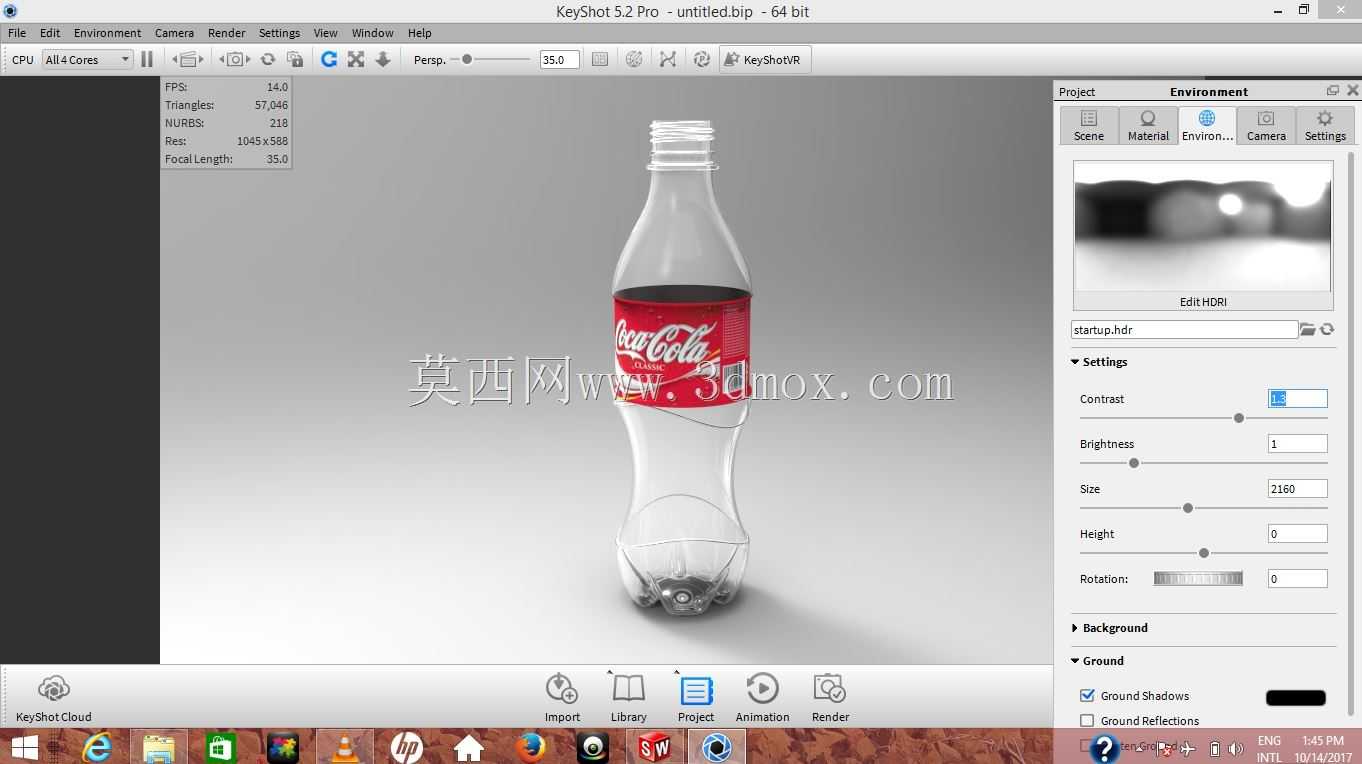

三款常见PET塑料饮品瓶结构三维造型

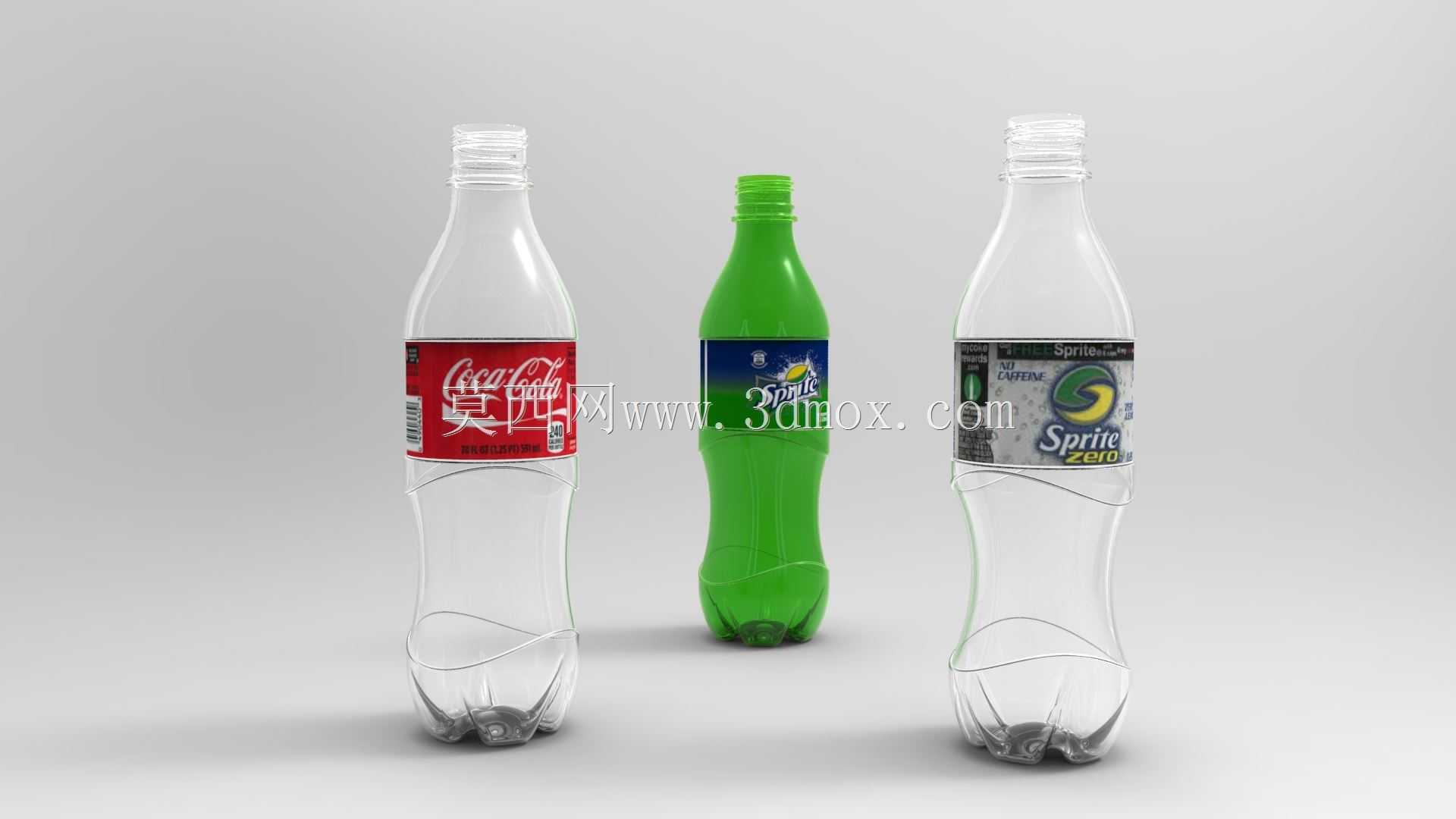

　　本次呈现的三款PET塑料饮品瓶三维造型，覆盖了碳酸饮品包装领域最常见的两种主流瓶型结构，可直接用于快消品包装结构验证、灌装生产线适配调试、商超陈列效果模拟等多个实际工程场景。从结构设计逻辑来看，三款瓶身均采用PET吹塑成型的典型薄壁结构，瓶底的五瓣式内凹设计是核心受力结构，一方面可以抵消碳酸饮品内部二氧化碳产生的持续内压，避免瓶底在存储、运输过程中发生鼓胀变形导致放置不稳，另一方面内凹的加强筋结构可以提升瓶身垂直方向的抗冲击能力，降低堆码过程中瓶体受压破损的概率。瓶身中部的环形防滑凹槽，既可以提升手持握持时的摩擦力，避免表面凝露时瓶身滑脱，同时也能作为瓶身周向的加强结构，降低灌装、输送过程中瓶身受挤压发生瘪陷的风险。

　　瓶口采用标准的PCO1881碳酸饮料瓶口结构，匹配常见的28mm口径塑料防盗盖，瓶口的螺纹段、密封环、防盗环连接位都做了精准的结构还原，可直接用于瓶盖旋合密封性验证、灌装头对接尺寸匹配等测试工作。从安装与适配边界来看，三款瓶身的最大外径均控制在66mm以内，满瓶高度在230mm上下，可适配市面上绝大多数常规碳酸饮品灌装线的瓶托、输送导轨、贴标工位尺寸，无需额外调整生产线工装参数即可完成适配。瓶身的贴标区域做了平面度优化，标签粘贴位置的周向圆度公差控制在0.2mm以内，可保证套标、贴标过程中标签不会出现褶皱、偏移问题。两款不同造型的雪碧瓶分别对应不同容量规格的结构设计，直筒型瓶身更适合高速灌装生产线的快速输送，

　　收腰型瓶身则更侧重手持握持的舒适度，两款结构的壁厚分布都做了针对性优化，在保证结构强度的前提下尽可能降低瓶胚克重，控制包材成本。在实际工程应用中，这类瓶体三维模型除了用于包装结构本身的迭代设计，还可以作为快消品自动化仓储堆码模拟、物流运输振动测试、终端陈列道具设计的基础参考模型，模型的曲面连续性、壁厚参数都和实际量产瓶型保持一致，可直接导入各类CAE软件做内压承压测试、跌落仿真分析，为包材结构优化提供准确的数字模型基础。
