工业管道用法兰连接闸阀及配套阀组结构

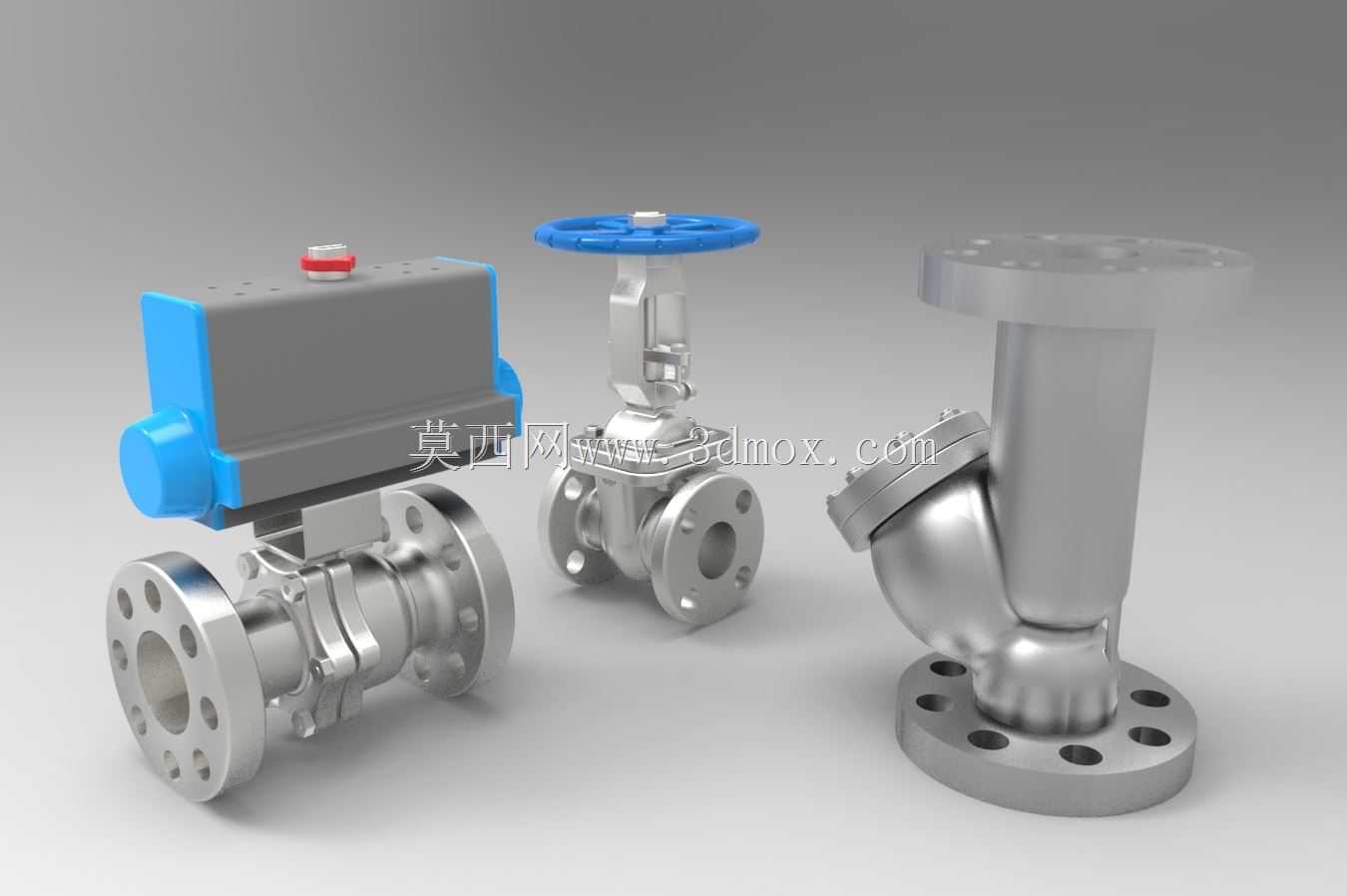

　　这套阀组结构主要面向工业流体输送管路的截断控制场景，覆盖化工、市政供水、油气输送、暖通循环等多个需要管路通断控制的工况，不同结构的阀件适配不同的管路控制需求。其中带气动执行机构的球阀可实现远程快速通断，适配需要自动化控制的管路节点，手动闸阀用于常规工况下的手动调节截断，Y型过滤结构则集成在管路入口端，可在流体输送过程中拦截介质内的固体杂质，避免杂质损伤下游阀件或堵塞管路末端设备。从设计思路来看，三款阀件均采用法兰连接结构，法兰盘的螺栓孔位按照通用管路法兰标准排布，可直接与同压力等级的工业管道法兰对接，无需额外加工转接结构，安装时只需匹配对应公称通径的法兰垫片，穿入螺栓按对角顺序紧固即可完成密封连接。手动闸阀的手轮采用防滑轮辐结构，

　　操作时可通过手轮带动阀杆升降，实现闸板的升降动作，从而控制管路的通断，阀杆部位设置了密封填料结构，可避免介质从阀杆间隙泄漏，阀身的流道采用直通式设计，介质流经时的流阻更小，可减少管路输送过程中的压力损失。带气动执行器的球阀在阀体两端同样设置法兰连接结构，执行器与阀体之间通过支架连接，输出轴与球阀阀杆采用键连接传递扭矩，执行器上的限位装置可精准控制球阀的开关位置，避免过位损坏密封面，执行器侧端的气路接口可直接对接工业气源管路，接入电磁阀后即可实现远程自动控制。Y型过滤结构的滤筒采用倾斜安装设计，可在不拆卸主管道的情况下打开端盖取出滤筒清理杂质，进出口法兰与阀组法兰通径保持一致，可直接串联在管路中。从安装边界来看，

　　三款阀件的法兰端面到结构最外端的尺寸均按照常规管路安装预留空间设计，手动闸阀手轮顶端到法兰中心的高度预留了足够的操作空间，无需额外加高操作平台即可完成手动开关操作，气动球阀的执行器宽度控制在常规管路安装间距范围内，不会与相邻管路产生干涉，Y型过滤器的排污端朝向斜下方，预留了足够的排污操作空间，日常维护时可直接在下方放置接污容器完成排污作业。整套阀组的流道内壁均做了平滑过渡处理，可减少介质流经时的紊流现象，降低管路运行时的振动与噪音，密封面均采用耐磨耐腐材质，可适配水、油品、弱腐蚀性化工介质等多种常见工业流体的输送控制需求。
