带安装支架的20磅二氧化碳储罐结构设计

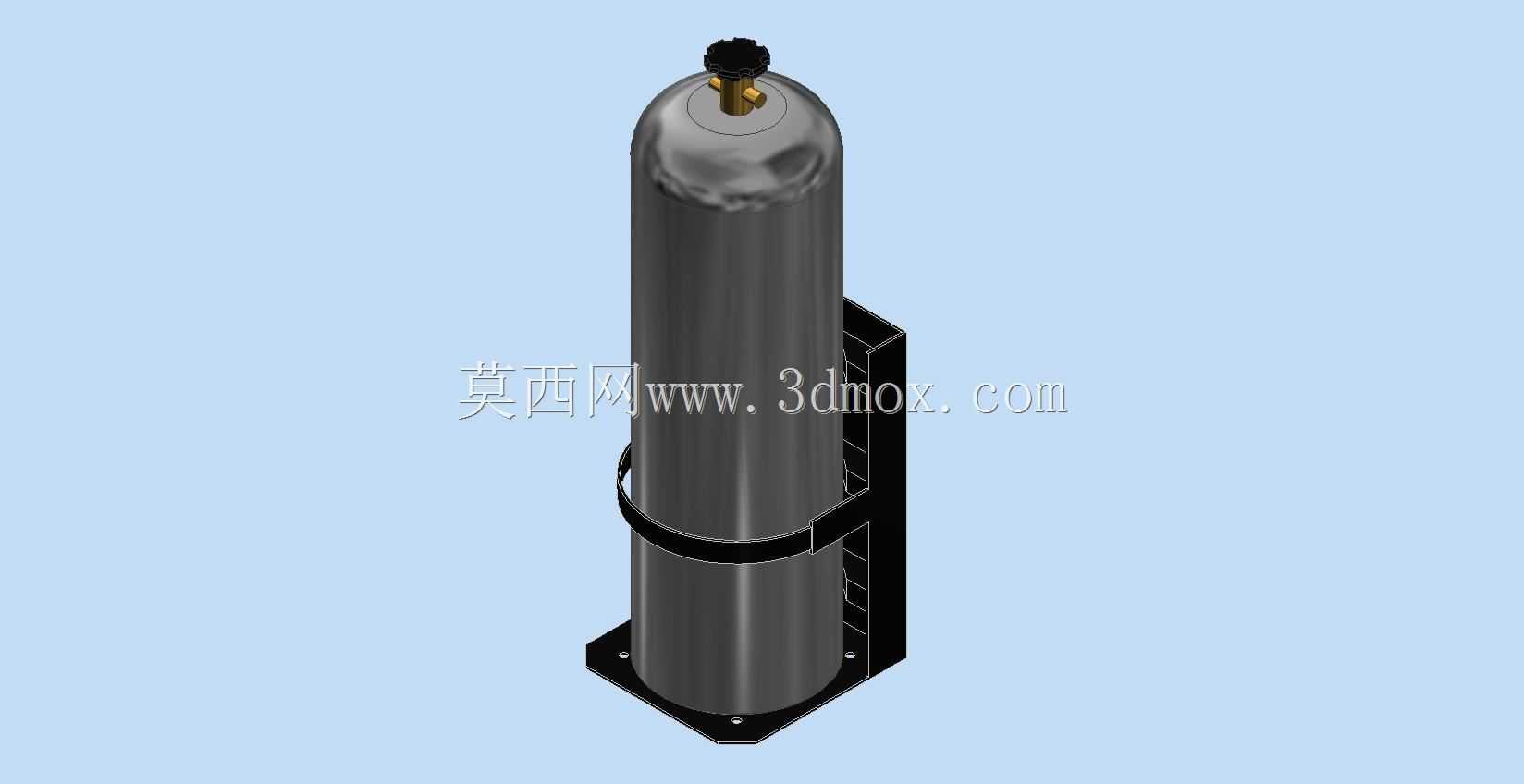

　　在工业气体供给、饮品加工、消防配套等场景中，固定式二氧化碳存储单元的安装可靠性直接影响整套系统的运行安全，这款带专属安装支架的20磅二氧化碳储罐，正是针对壁挂或设备侧装场景做的适配化结构设计。不同于零散采购气瓶后自行焊接固定件的粗放方案，这套结构从一开始就把储罐本体和安装支架做了一体化的匹配设计，避免后期改装带来的应力集中、固定位错位等问题。

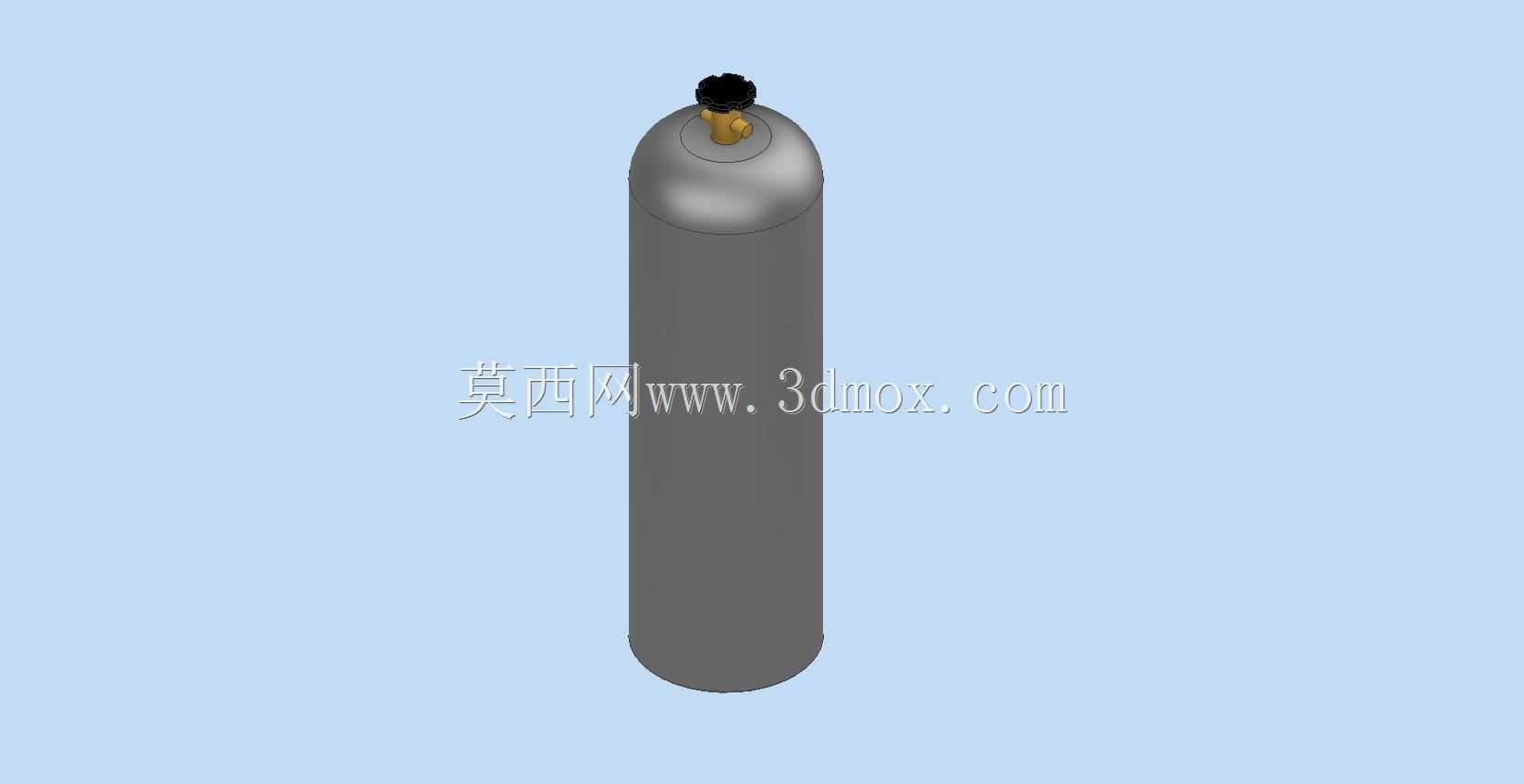

　　储罐本体采用立式圆柱结构，顶部集成了阀门安装接口与手轮操作位，接口位置做了凸起的防护结构，避免安装或日常运维过程中磕碰阀件造成泄漏风险，罐体的圆弧过渡封头经过受力校核，能够满足二氧化碳常温存储的压力承载要求，罐体表面做了光滑的金属质感处理，既可以直观呈现罐体的材质质感，也能在建模阶段就预留出表面防腐处理的工艺余量。

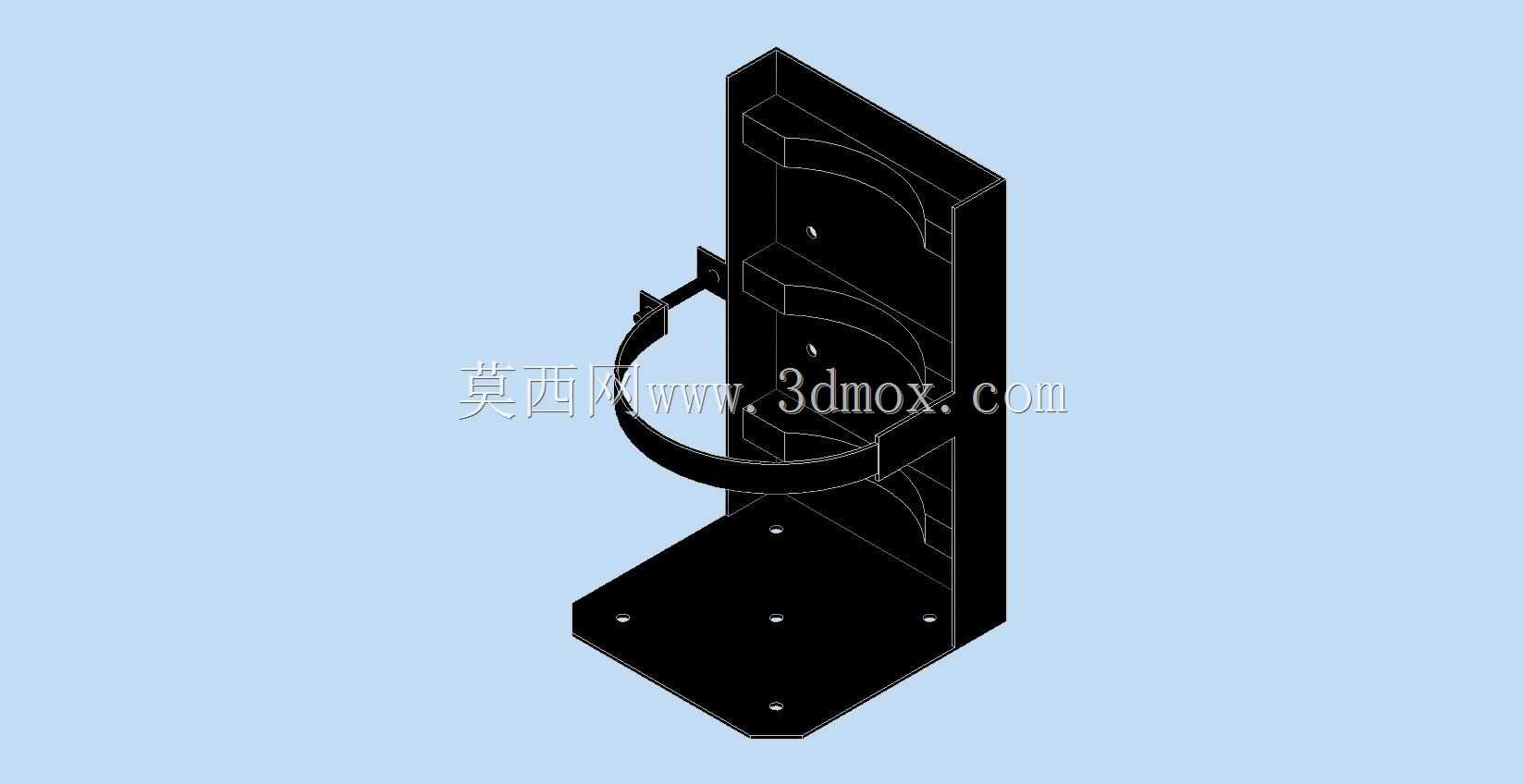

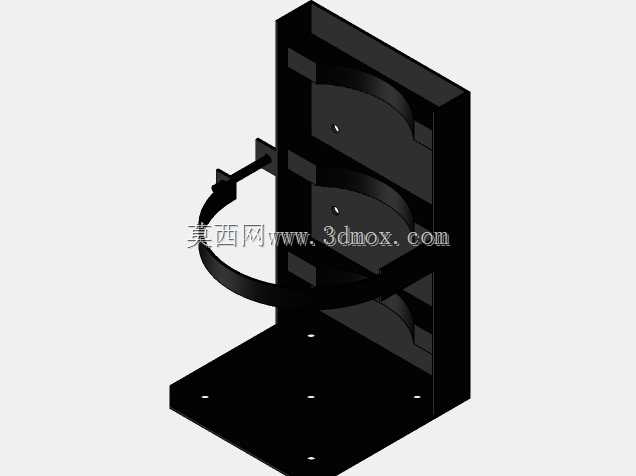

　　配套的安装支架采用L型折弯结构，底部是方形安装底板，四个角预留了螺栓固定孔位，可以直接通过膨胀螺栓或机牙螺丝固定在墙面、设备机架侧壁或者集成柜体的安装面上，支架的竖直侧板上开有连续的调节孔位，配合两道环抱式的束紧箍圈，能够把罐体牢牢固定在支架上，束紧箍圈的位置避开了罐体的焊缝区域，防止长期箍紧对焊缝造成额外的应力损伤。

　　从尺寸边界来看，储罐本体高度为27.6英寸，直径8英寸，搭配的安装支架整体占用安装面尺寸为9英寸×9英寸，支架连同罐体的总安装深度为15英寸，这个尺寸参数在建模阶段就做了安装干涉校验，既能够保证20磅规格二氧化碳的额定存储容量，也能控制安装占用的空间，适合在空间紧凑的设备间、饮品操作台下方、小型消防系统预置位等场景安装使用。

　　设计过程中特意调整了支架与罐体的接触位置，在束紧箍圈与罐体之间预留了缓冲垫的安装间隙，实际生产时可以在该位置加装橡胶缓冲垫，既可以避免金属硬接触造成的罐体表面刮损，也能吸收设备运行过程中产生的微幅振动，防止长期振动导致固定螺栓松动。支架的底板与竖直侧板之间设置了加强筋结构，在不额外增加过多材料重量的前提下，提升支架的整体承重能力，避免满载状态下支架出现形变倾斜。顶部的阀门操作位预留了足够的操作空间，安装完成后不需要额外拆卸部件就可以直接开关阀门、对接输气管路，日常运维的操作便利性也在结构设计阶段做了充分考量，整套模型的结构细节完整，能够直接用于安装布局校验、配套系统的结构适配设计工作。
