商用台式燃气煎扒炉结构设计

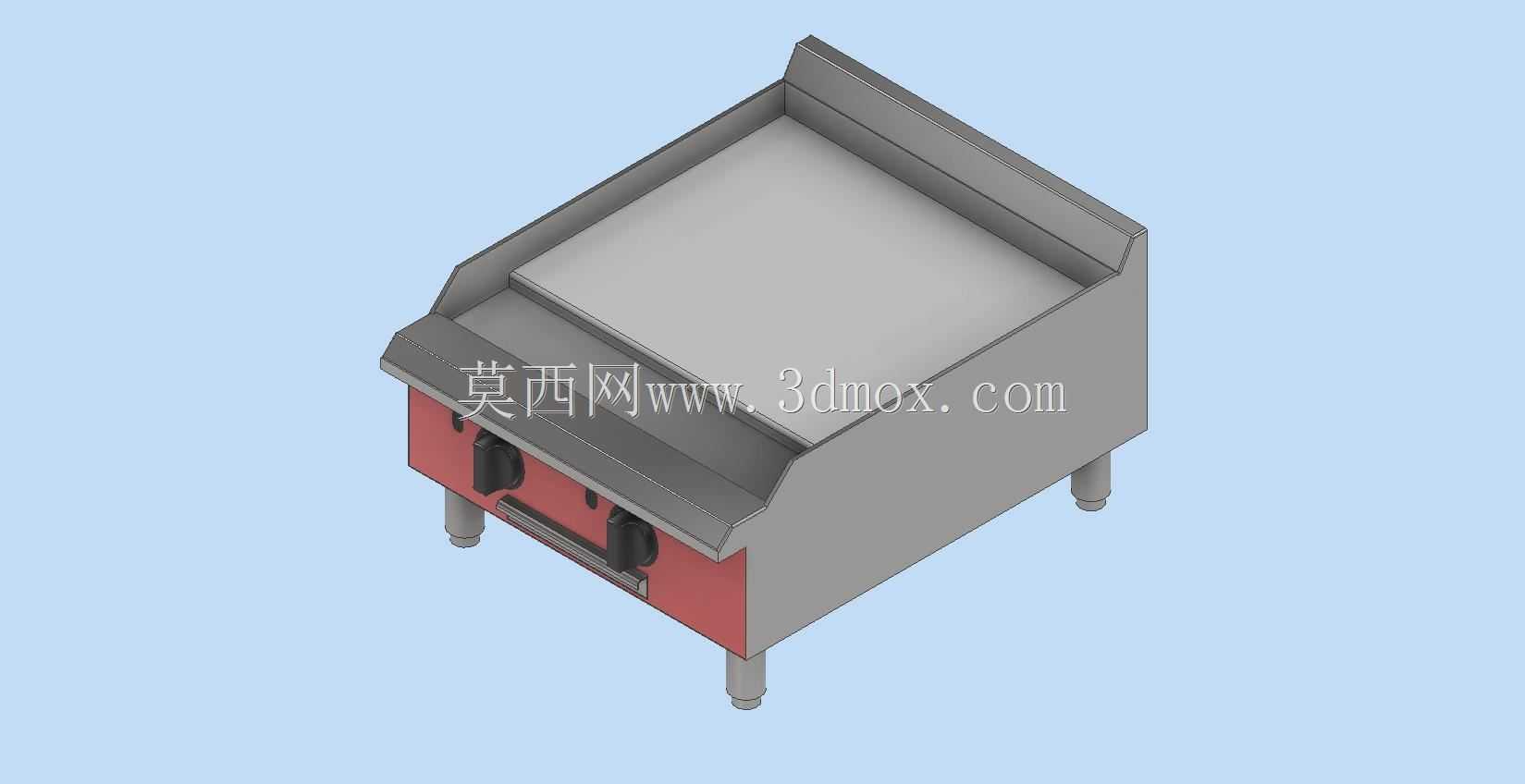

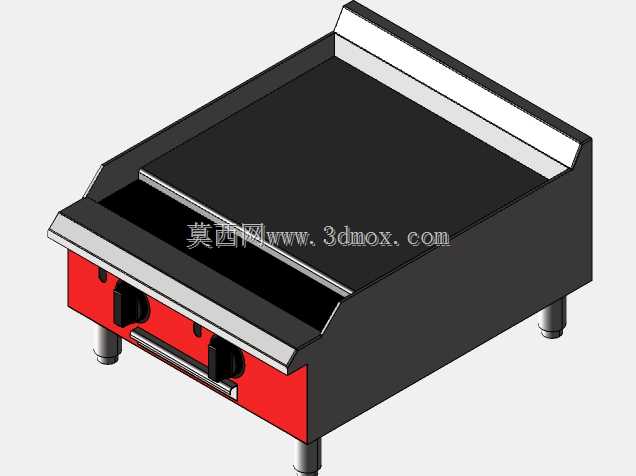

　　这款台式煎制设备主要面向连锁餐饮门店、小吃档口、中央厨房配餐点的煎制作业场景，可完成牛排、手抓饼、铁板鱿鱼、煎蛋、肉饼等多类食材的平煎加工，相比立式煎炉更适配操作空间有限的档口、明厨区域，无需预留地面安装位，直接放置在标准操作台面即可投入使用。从结构设计逻辑来看，整机采用上平煎板、下控制舱的分层布局，煎板区域后侧设置一体式挡油立边，可阻挡煎制过程中溅起的油液向后流淌，避免污染设备后方的墙面或相邻厨电，煎板前缘设置导油槽，可将煎制产生的废油导入下方的抽拉式集油抽屉，日常清洁时只需抽出集油盒清理即可，无需拆解煎板区域。设备底部配置四根可调高度的圆柱支撑脚，可根据放置台面的平整度微调各脚高度，保证煎板处于水平状态，

　　避免煎制过程中油液向单侧堆积影响食材受热均匀度。控制舱区域设置两个独立的火力调节旋钮，可分别控制煎板左右两个加热区域的温度，实际作业时可根据不同食材的煎制温度需求分区控温，比如一侧高温煎制肉类，一侧低温保温半成品，提升出餐效率；控制舱下方设置长条形抽拉把手，对应内部的集油抽屉，抽拉行程经过限位设计，完全抽出时不会出现集油盒倾洒的问题。整机外形尺寸为网格24英寸宽、30.5英寸深、16.875英寸高，安装放置时需在设备左右两侧预留至少5cm的散热间隙，后侧预留10cm的管线接驳空间，避免设备工作时散热不畅影响内部燃气阀件或加热组件的使用寿命。煎板采用厚钢板一体磨削成型，平面度控制在0.2mm以内，保证整个煎制区域的受热均匀性，

　　不会出现局部过热糊底、局部温度不足煎制效率低的问题；设备外壳采用不锈钢板材折弯焊接成型，所有外露边角均做圆弧倒钝处理，避免操作人员清洁或作业时被锐边划伤，符合商用厨房设备的安全设计规范。从建模细节来看，各部件的装配间隙均按照实际钣金加工公差设置，旋钮与控制面板的配合间隙、抽屉与舱体的滑动间隙、支撑脚与底座的螺纹配合长度均符合商用厨具的行业设计标准，可直接用于同类产品的结构参考、改型设计，也可用于厨房布局规划时的设备占位模拟，帮助餐饮从业者提前规划操作动线与设备摆放位置。
