FLIR C接口工业面阵相机三维结构

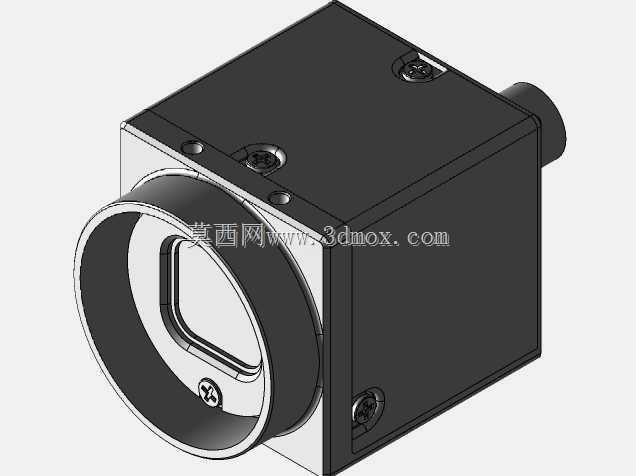

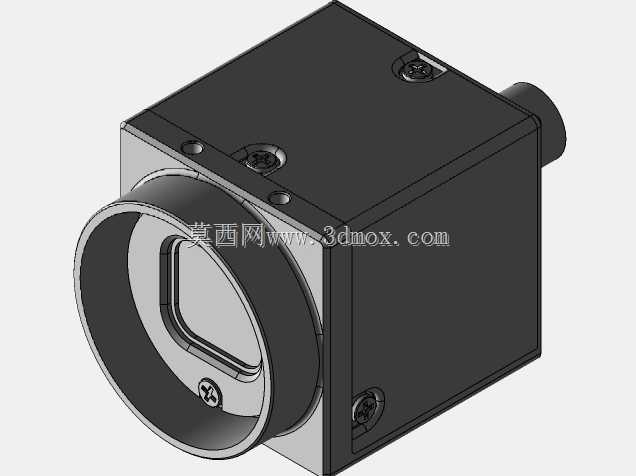

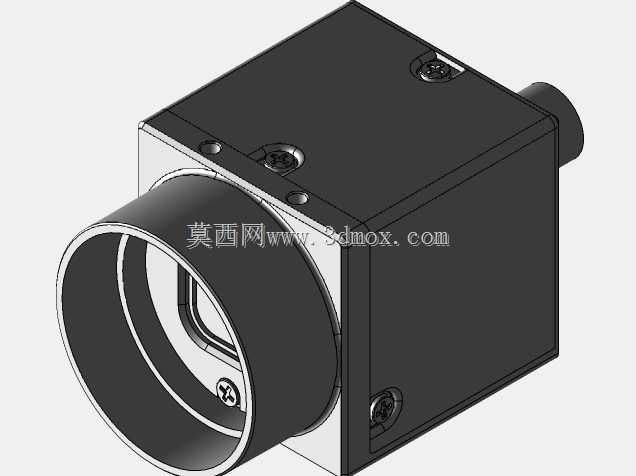

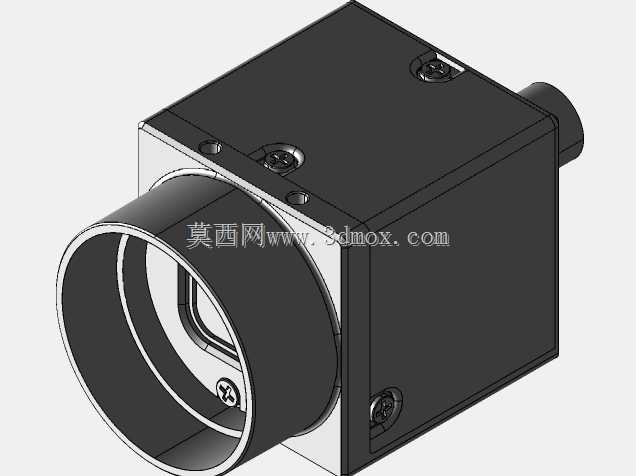

　　这款C接口工业相机的三维结构，完全围绕机器视觉场景的实际安装需求搭建，在做结构设计时首先考虑的是产线视觉工位的紧凑安装空间，整体采用方正的金属壳体构型，没有多余的外凸结构，方便在狭小的设备机架、检测工位旁侧装固定，不会和周边的光源、传送机构产生运动干涉。前端的C型镜头安装座做了同轴度公差约束，保证镜头安装后光轴和内部成像靶面完全垂直，避免出现成像边缘虚焦、视场偏移的问题，安装座的内螺纹尺寸严格遵循C-mount标准规格，可直接适配市面上绝大多数同接口的定焦、变焦工业镜头，不需要额外加工转接环。壳体侧面预留的出线接口做了下沉式设计，接插件插装完成后不会突出壳体侧面，在多相机并排密集布置的场景下，相邻相机之间可以做到极小的安装间距，

　　充分利用检测工位的排布空间，不会因为接头突出挤占安装位置。壳体上的固定螺丝孔位做了对称布局，支持正装、侧装、倒装多种安装姿态，不管是安装在视觉支架的悬臂上，还是直接锁附在设备的安装立板上，都能找到对应的固定孔位，不需要额外设计转接固定板。内部结构做了分层布局，成像电路板、供电模块、接口板之间预留了足够的散热间隙，金属壳体同时承担散热结构的作用，长时间连续工作时可以把芯片产生的热量快速传导到外部，避免因为积温过高导致成像噪点增加、画面稳定性下降。前端镜头座和壳体的配合面做了密封止口设计，可以阻挡车间环境里的浮尘、切削液雾进入相机内部，适配工业生产现场相对复杂的使用环境。整个模型的安装边界尺寸完全还原实物的装配公差，

　　在做视觉工位的三维布局设计时，可以直接调用这个模型做干涉检查，提前预判镜头工作距离、相机安装位置和周边机构的位置关系，减少现场安装调试时的反复调整工作量，不管是做外观验证、安装空间校核还是结构件二次设计，都能提供准确的尺寸参考。
