无阀球形旋转活塞泵核心结构设计

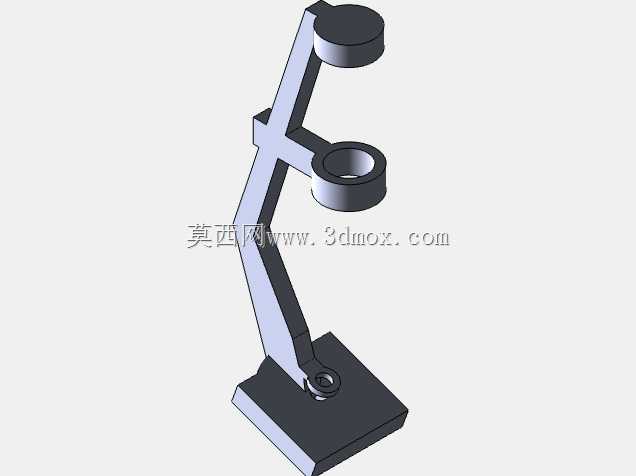

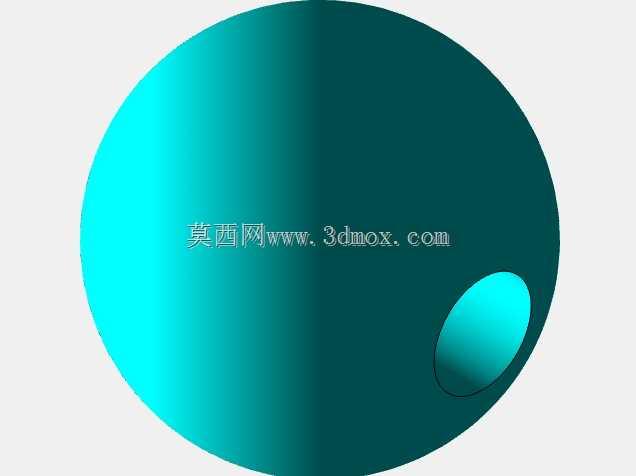

　　在小流量精密流体输送场景中，常规带阀配流的活塞泵往往面临阀片磨损、高频响应滞后、微小颗粒卡滞的痛点，尤其是在医疗微量给药、实验室试剂输送、小型液压伺服控制回路这类对流体脉动控制要求严苛的工况下，阀件的存在不仅会增加结构复杂度，还会因为阀片启闭的滞后效应引入额外的压力波动，长期运行后阀口冲蚀、密封失效的问题也会直接缩短设备维护周期。这款无阀球形旋转活塞结构，正是针对这类痛点做的结构优化，核心是通过球形活塞的章动旋转配合腔室容积的周期性变化，实现流体的自吸与加压输送，完全省去了独立的进排液阀组，从结构根源上消除了阀件带来的故障点。从结构布局来看，球形活塞的球面与泵腔内壁采用高精度球面配合，配合面的密封依靠球面加工精度保证，不需要额外加装密封件，这一设计直接减少了密封件摩擦带来的功率损耗，也避免了密封件老化带来的泄漏风险，在输送低粘度、无硬质颗粒的洁净流体时，容积效率可以维持在较高水平。设计过程中首先要确定的是活塞的章动角度，角度过小会导致单圈排量不足，流体脉动频率升高；角度过大则会增加球面配合的接触应力，加剧运行过程中的磨损，同时还会增大驱动端的径向载荷，影响轴承使用寿命。

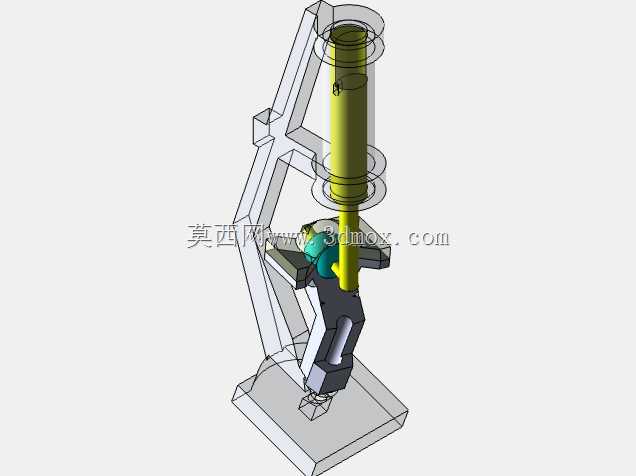

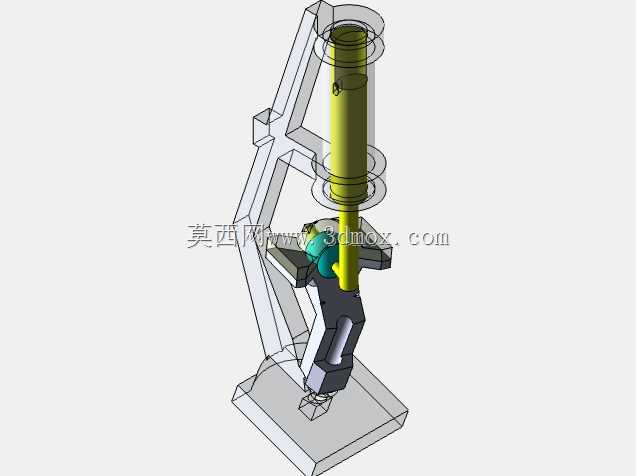

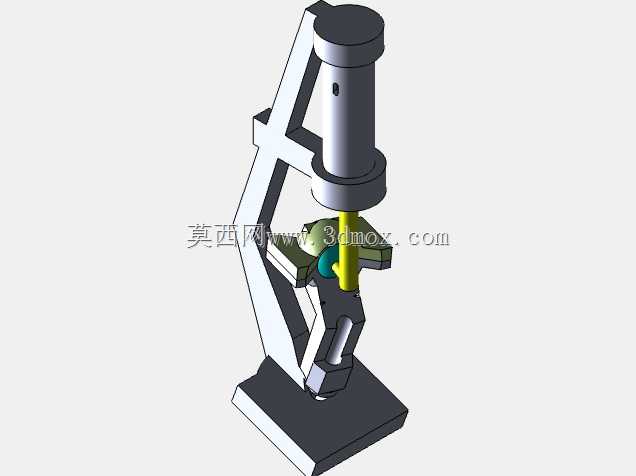

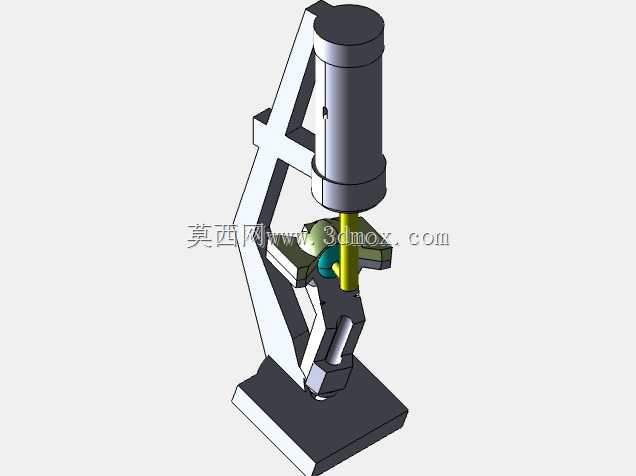

　　这款结构的章动角度经过多轮迭代，平衡了排量、磨损与驱动载荷三者的关系，在保证单圈排量满足小流量输送需求的前提下，将球面接触应力控制在耐磨材料的许用接触应力范围内，适配工程塑料、陶瓷、不锈钢等多种常用泵体材料的加工特性。安装边界上，整个泵芯组件采用同轴布局，驱动端直接连接电机输出轴，不需要额外的偏心轮传动结构，轴向尺寸相比同排量的斜盘式柱塞泵缩短近三分之一，径向尺寸仅比球形活塞的最大外径大出泵腔壁厚的尺寸，非常适合集成在空间受限的便携式流体设备、微型液压动力单元中。进液口与排液口布置在泵腔的轴向端面上，流道采用平滑过渡的圆弧结构，避免流道内出现直角死区，减少流体滞留，在输送易结晶、易残留的流体时，能够降低停机后流道堵塞的概率。

　　实际运行过程中，球形活塞在做章动旋转时，会在泵腔内形成连续变化的密闭容腔，当容腔容积增大时与进液口连通完成吸液，容积减小时与排液口连通完成排液，整个配流过程完全依靠活塞位置变化实现，没有额外的配流零件，运动部件仅为球形活塞和驱动轴，整体运动惯量极低，可以适配更高的驱动转速，在高速运行时的振动和噪声远低于带阀组的往复式活塞泵。针对不同的应用场景，球面配合的间隙可以根据输送介质的粘度做适配调整，输送高粘度流体时适当放大配合间隙，避免粘性阻力过大导致驱动扭矩飙升；输送低粘度、易泄漏的流体时缩小配合间隙，依靠微小间隙的液膜实现密封，兼顾容积效率与运行寿命。

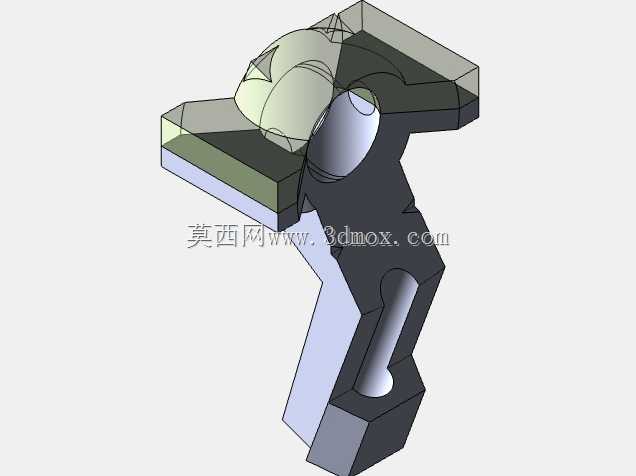

　　在小型液压伺服系统中，这种结构的泵可以作为系统的补油泵使用，凭借低脉动的输出特性，减少伺服系统的压力波动，提升伺服控制精度；在医疗设备领域，配合耐腐蚀的陶瓷材质加工活塞与泵腔，可以实现微量药剂的精准输送，不会因为阀片的动作滞后导致给药剂量偏差；在实验室分析仪器中，这种无阀结构也能避免试剂在阀组处的交叉污染，提升检测结果的准确性。结构建模过程中，球面的轮廓度公差是核心控制指标，需要保证活塞球面与泵腔球面的轮廓度偏差在微米级，否则会出现局部接触应力过大导致的早期磨损，或者间隙过大导致的内泄漏超标。驱动端与活塞的连接采用球面铰接结构，能够自动补偿加工与装配过程中产生的同轴度误差，避免因为装配偏差导致的卡滞现象，降低零件的加工精度要求与装配难度。流道的设计上，进排液口的通径经过匹配计算，保证流体在流道内的流速处于合理区间，避免流速过高产生的气蚀现象，同时也能减少流道阻力带来的压力损失。整个结构没有易损的弹性密封件和活动阀片，维护周期相比传统活塞泵提升数倍，在长期连续运行的工况下优势尤为明显。
