Welco W11紧凑型蠕动泵结构设计

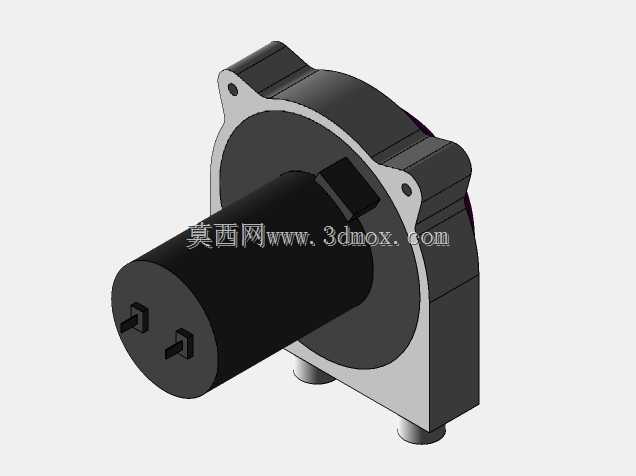

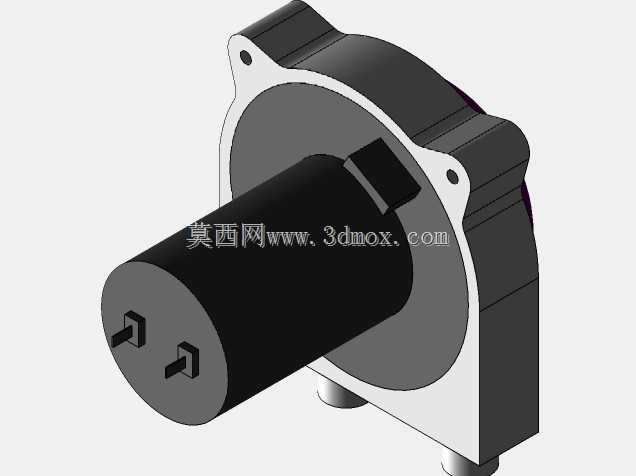

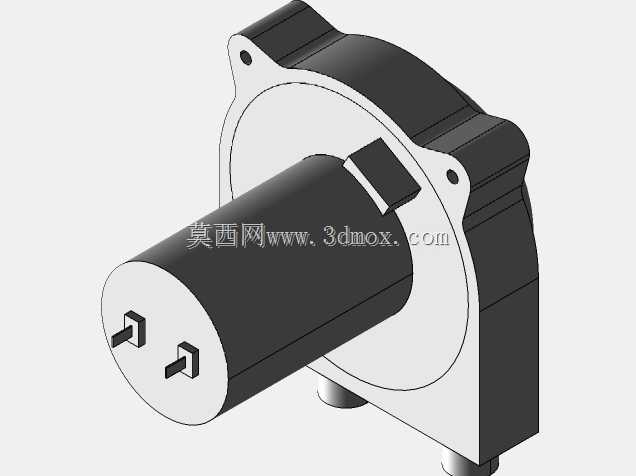

　　这款蠕动泵的结构建模围绕小流量流体输送场景的实际安装需求展开，在实验室分析仪器、小型医疗设备、精细化工加注工位这类对安装空间有严格限制的场景中，这类紧凑型蠕动泵的应用占比逐年提升。不同于大流量工业泵的厚重结构设计，该款泵体采用侧装法兰配合底部支撑柱的安装形式，建模阶段优先还原了法兰端的安装孔位分布、中心轴伸的轴向尺寸，以及底部两个支撑柱的中心距参数，能够直接为设备集成阶段的安装板开孔、周边部件避让提供准确的尺寸参考。从功能实现逻辑来看，该泵依靠内部滚轮挤压弹性软管完成流体输送，建模过程中未对内部滚柱结构做精细化还原，而是将设计重心放在外部接口与安装边界的准确性上——前端的两个电气插接口位的相对位置、

　　插接口端面到法兰安装面的距离都做了1:1还原，能够满足电气布线阶段的空间校核需求，避免实际装配时出现线缆弯折半径不足、接插件与周边结构干涉的问题。在外形尺寸控制上，泵体主体的圆形壳体直径、轴向伸出长度都参考了同尺寸级别蠕动泵的通用安装规范，法兰端的两个安装孔采用对称分布设计，既可以适配水平安装场景，也能满足垂直侧装的固定需求，底部的支撑柱高度经过匹配校核，安装后泵体主体与安装板面之间预留有足够的散热间隙，同时也能避免泵体运行时的微幅振动直接传递到安装板上引发共振。对于结构设计从业者而言，这类外部接口与安装尺寸准确的简化模型，能够大幅缩短设备整体建模的周期，不需要为了装配校核去完整复刻泵体内部的滚轮、压块等复杂结构，

　　只需要依托准确的外部轮廓与安装点位，就能完成整体设备的布局设计，同时也能保证后期采购的实物泵体能够直接适配预留的安装空间，避免出现安装孔位对不上、接口位置偏差导致的结构返工。在流体输送特性上，这类小尺寸蠕动泵主要适配毫升级每分钟的微量输送场景，对流体的剪切作用极小，适合输送敏感性流体、腐蚀性试剂或者带微小颗粒的流体，建模时特意保留了泵头部分的轮廓尺寸，能够方便设计人员匹配对应的软管安装空间，预留出软管更换的操作间隙，不需要额外拆解周边结构就能完成耗材更换，这也是小型集成设备设计中需要重点考量的维护便利性需求。
