DIN472标准孔用弹性挡圈结构设计

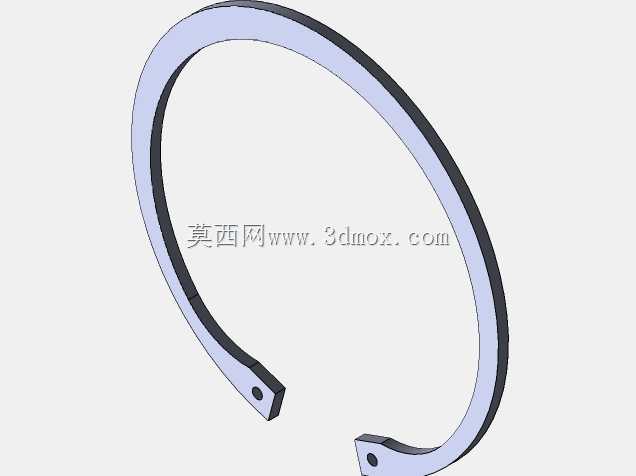

　　这款孔用弹性挡圈遵循DIN472标准设计，主要用于各类机械设备的孔槽内，实现轴承、轴套、齿轮等回转类零件的轴向限位，避免零件在设备运行过程中出现轴向窜动，广泛应用于减速机、液压阀组、电机端盖、传动箱等需要孔内轴向定位的场景。在实际设备装配中，挡圈嵌入预先加工在孔内壁的环形卡槽内，两个端部的小孔是专门为卡簧钳设计的操作位，装配时使用孔用卡簧钳钳头插入两个小孔，收缩挡圈外径后即可顺利放入孔内卡槽，松开钳口后挡圈依靠自身弹性张力撑开，卡入卡槽完成固定，外露的挡圈端面即可抵住装入孔内的零件端面，实现轴向位置的约束。设计过程中首先匹配对应规格的孔用卡槽尺寸，挡圈的自由状态外径略大于安装孔的卡槽底径，确保装入后能牢固卡紧不会脱出；

　　挡圈的截面厚度与卡槽宽度匹配，避免装配后出现径向晃动；两个端部的小孔位置经过反复校核，既保证卡簧钳操作时有足够的操作空间，又不会因为开孔过大削弱挡圈端部的结构强度，避免反复拆装时出现端部断裂的问题。挡圈整体采用开口C型结构，这种结构能最大化利用材料的弹性变形能力，在保证足够卡紧力的同时，将装配所需的变形量控制在材料弹性极限范围内，避免装配过程中出现塑性变形导致挡圈失效。挡圈的内外边缘都做了微小的倒角处理，一方面避免装配时锋利边缘刮伤安装孔内壁或者被固定零件的表面，另一方面也能减少应力集中，提升挡圈在交变载荷下的使用寿命。在实际选型使用时，需要注意挡圈的安装边界：挡圈装入卡槽后，内径要小于被限位零件的外径，确保能完全抵住零件端面；

　　同时挡圈的厚度要适配卡槽深度，避免挡圈装入后突出孔内壁过多，与回转零件发生运动干涉。这类挡圈在常规工况下不需要额外的固定措施，依靠自身弹性即可实现可靠限位，在有较大冲击载荷的工况下，还可以配合挡圈槽的公差优化，提升限位的可靠性，是机械结构中最常用的轴向限位标准件之一，结构简单但可靠性高，拆装方便，能大幅降低设备的装配和维护难度。
