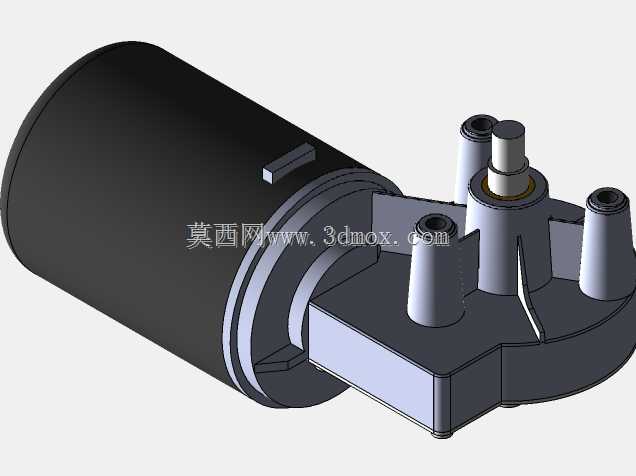

12V-24V蜗轮减速雨刮驱动电机结构

　　这款低压直流减速电机，核心适配车载雨刮驱动这类间歇往复负载场景，也可拓展用于小型低压自动化设备、户外清扫装置的动力输出单元，额定工作电压覆盖12V到24V区间，能直接对接车载电瓶、低压直流供电系统，无需额外增设变压模块。从结构设计来看，整机采用圆柱型主电机舱搭配侧置减速箱的布局，主舱内置直流有刷电枢组件，输出端直接耦合蜗轮蜗杆减速副，通过大减速比将电机的高转速低扭矩输出，转化为低转速大扭矩的动力，适配雨刮摆动这类需要大启动力矩、运行转速偏低的负载特性。减速箱输出端采用同轴多安装凸台设计，三个带安装孔的凸台呈三角分布在输出轴周边，安装时可直接通过螺栓将整机固定在设备安装面板上，输出轴伸出端预留了卡簧槽与平位结构，

　　方便外接雨刮摇臂或者传动连杆，避免传动过程中出现周向打滑。设计阶段特意将电机接线端布置在主舱侧面靠近减速箱的位置，既可以避让输出端的连杆运动空间，也能减少线束弯折风险，整机外壳采用硬质工程塑料搭配金属嵌件的结构，主舱外壳做了防滑筋位，既可以提升装配时的握持摩擦力，也能增强外壳的结构强度，应对车载场景下的振动冲击。从安装边界来看，主电机舱为等直径圆柱结构，减速箱部分为方形切角结构，安装时需要预留出圆柱舱的轴向空间，以及减速箱侧方的接线走线空间，输出轴的轴向伸出长度经过匹配计算，刚好适配常规雨刮连杆的安装深度，不会出现轴伸过长干涉面板、或者过短无法固定摇臂的问题。内部减速副采用油脂润滑结构，减速箱结合面做了密封槽设计，

　　可填充密封胶条阻挡外部雨水、灰尘进入减速腔，适配车载外露安装的使用环境，电枢部分的碳刷架做了弹性补偿结构，可在长期往复运行中维持碳刷与换向器的接触压力，延长整机的连续运行寿命。输出轴的支撑采用双轴承结构，靠近输出端的轴承承担径向负载，靠近蜗轮端的轴承承担轴向窜动的限位，避免雨刮运行到换向位置时轴系出现窜动异响，这类结构设计也能兼容正反转频繁切换的工况，不会因为频繁换向导致轴承过早失效。
