可折叠芯瓶盖注塑成型模具结构设计

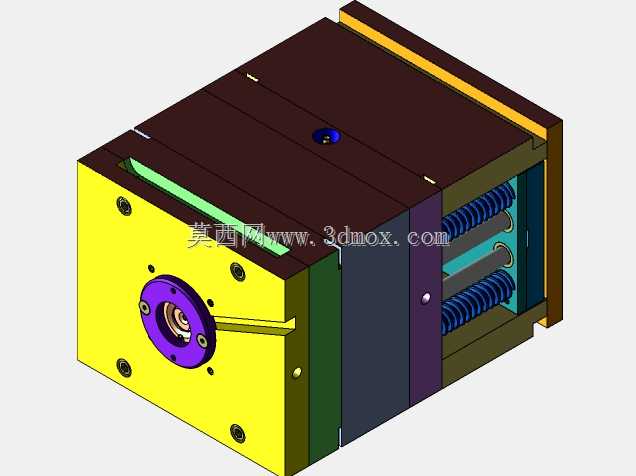

　　这套模具主要面向带内螺纹或特殊倒扣结构的塑料瓶盖量产场景，适配日常饮品、日化包装类瓶盖的注塑生产工序，核心解决传统瓶盖模具脱模时易拉伤塑件内孔、成型周期偏长的实际生产痛点。从结构布局来看，模具采用标准两板模衍生的叠层式模架配置，定模侧集成浇口套与定位环，可直接适配常规卧式注塑机的安装接口，安装时定位环与注塑机定模板定位孔配合公差控制在H7/g6区间，保证射嘴与浇口套的同轴度，避免射胶漏胶问题。动模侧设置了可折叠式型芯组件，这也是整套结构的核心设计点，区别于传统旋转脱螺纹模具的复杂齿轮传动结构，折叠芯通过多块拼合的型芯块在开模过程中沿预设导轨向内收拢，消除塑件内部倒扣的脱模阻力，无需额外配置旋转驱动马达，能有效压缩模具整体厚度，

　　适配更小吨位的注塑设备，降低生产设备投入成本。模具的顶出机构采用弹簧复位配合直顶的组合结构，开模时弹簧先提供初始顶出力，将塑件从定模型腔带出，随后动模侧的顶杆板推动直顶块将塑件完全顶离型芯，合模时弹簧可辅助顶出机构精准复位，避免顶杆与型腔发生碰撞干涉。冷却回路采用随形布局，定模型腔板与动模型芯内部都钻设了循环水路，水路距离成型面的距离控制在15-20mm区间，保证冷却均匀性，减少瓶盖成型后的收缩变形，将单模成型周期稳定在可控范围内。整套模具的外形边界适配200吨级以内卧式注塑机的拉杆间距，安装时无需对注塑机模板进行额外改造，模具的分模面设置在瓶盖的端面位置，飞边清理难度低，能减少后续工序的人工投入。折叠芯组件的拼合面经过精密研磨，

　　拼合间隙控制在0.02mm以内，避免射胶时出现飞边钻入拼缝的问题，同时拼块的滑动面做了氮化处理，表面硬度达到HRC58以上，提升长期往复滑动的耐磨性能，延长模具整体使用寿命。在实际生产调试中，需要注意折叠芯的收拢行程与开模行程的匹配，开模距离需预留足够的型芯收拢空间，避免开模过程中塑件被未完全收拢的型芯拉伤，同时顶出速度需要与弹簧复位速度匹配，防止顶出时塑件出现顶白缺陷。
