卡祖笛注塑成型模具结构设计

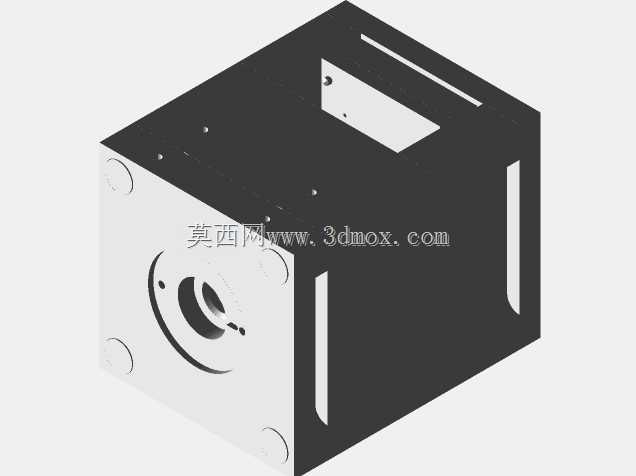

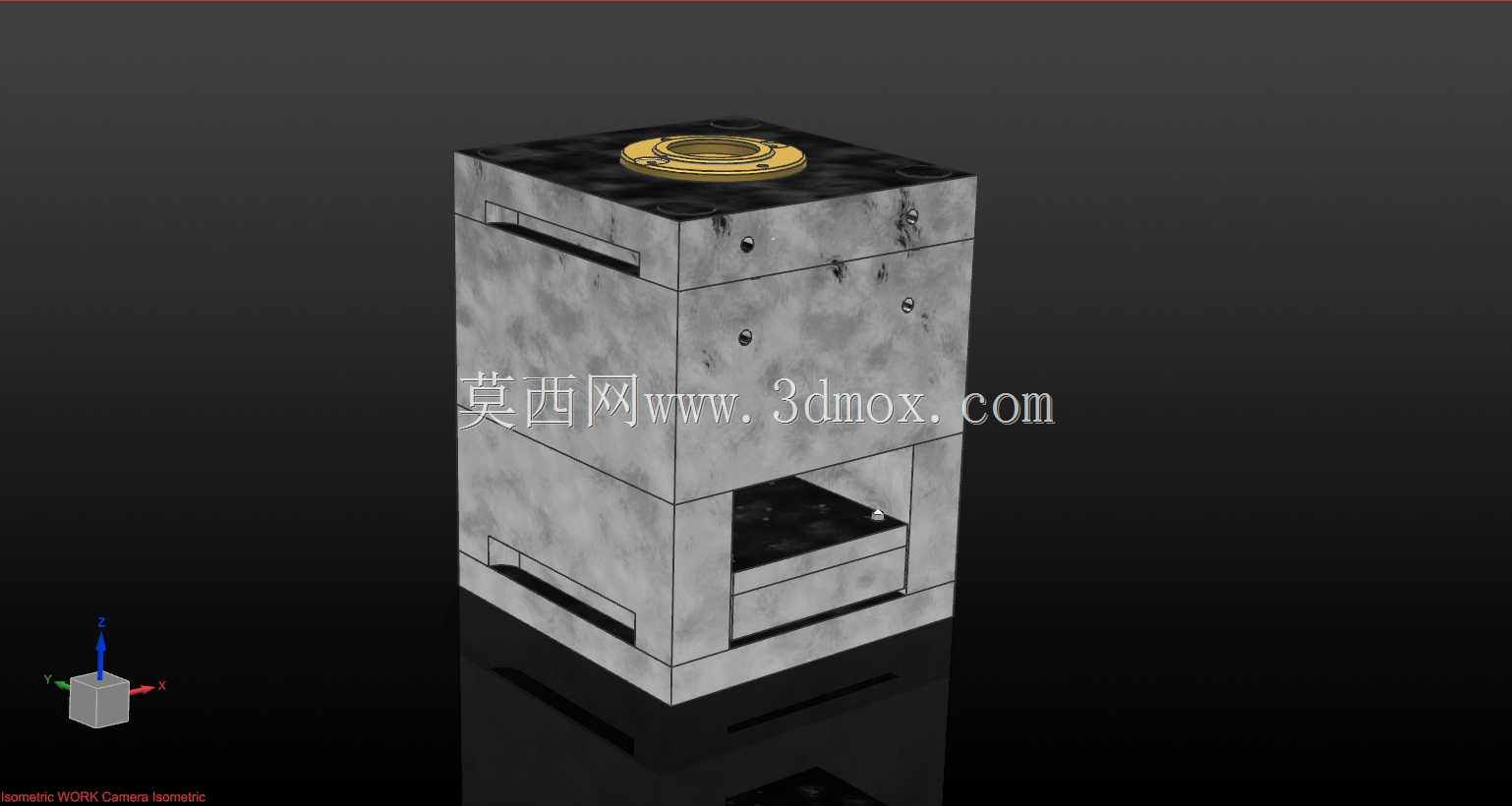

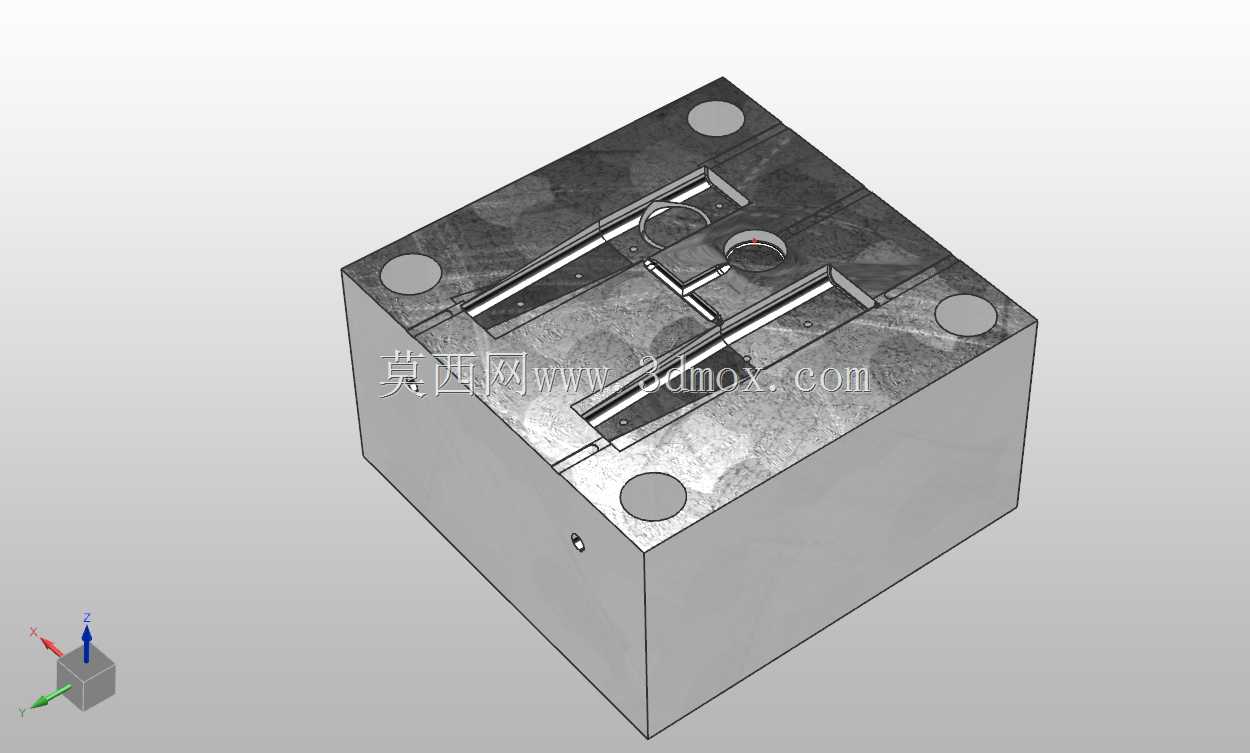

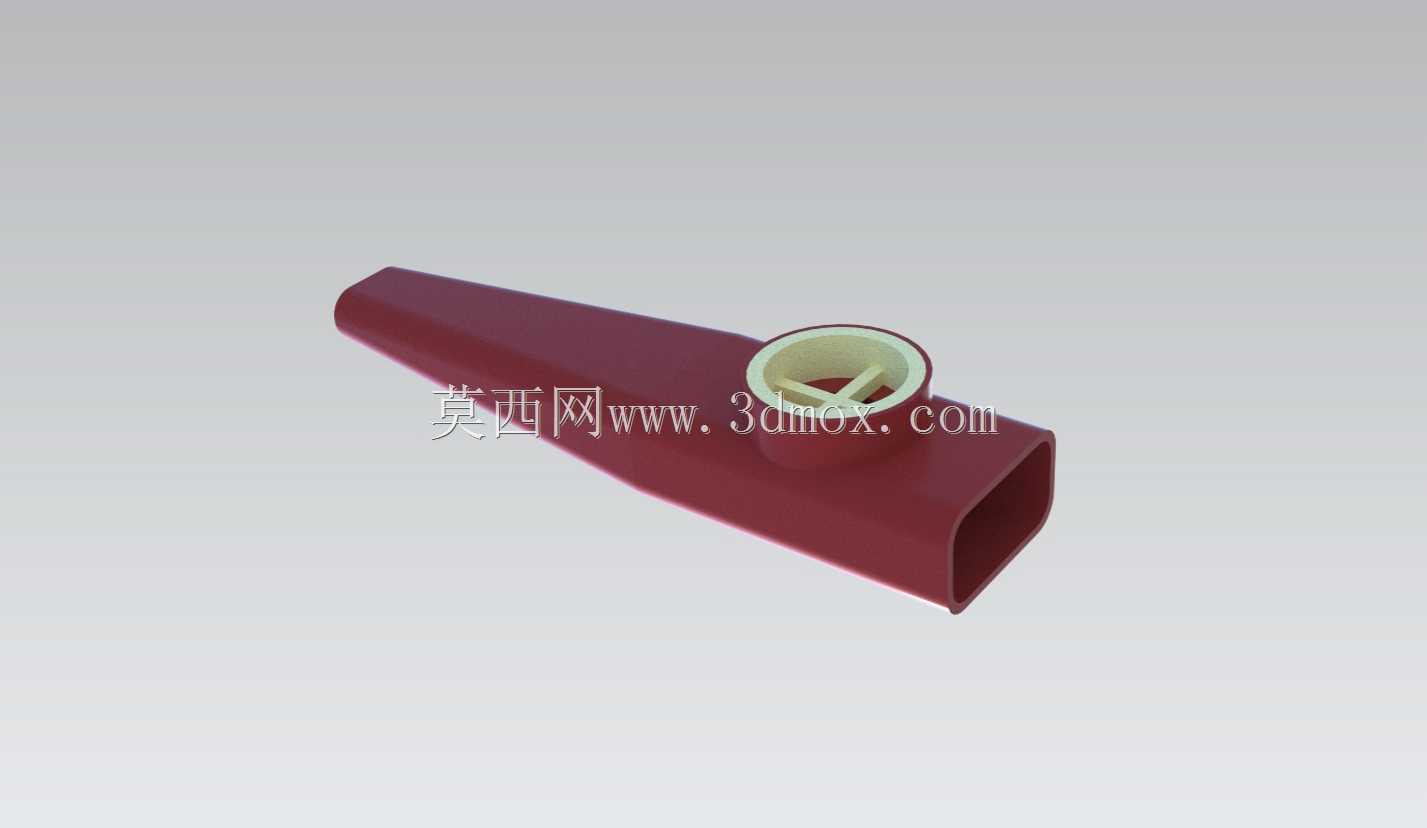

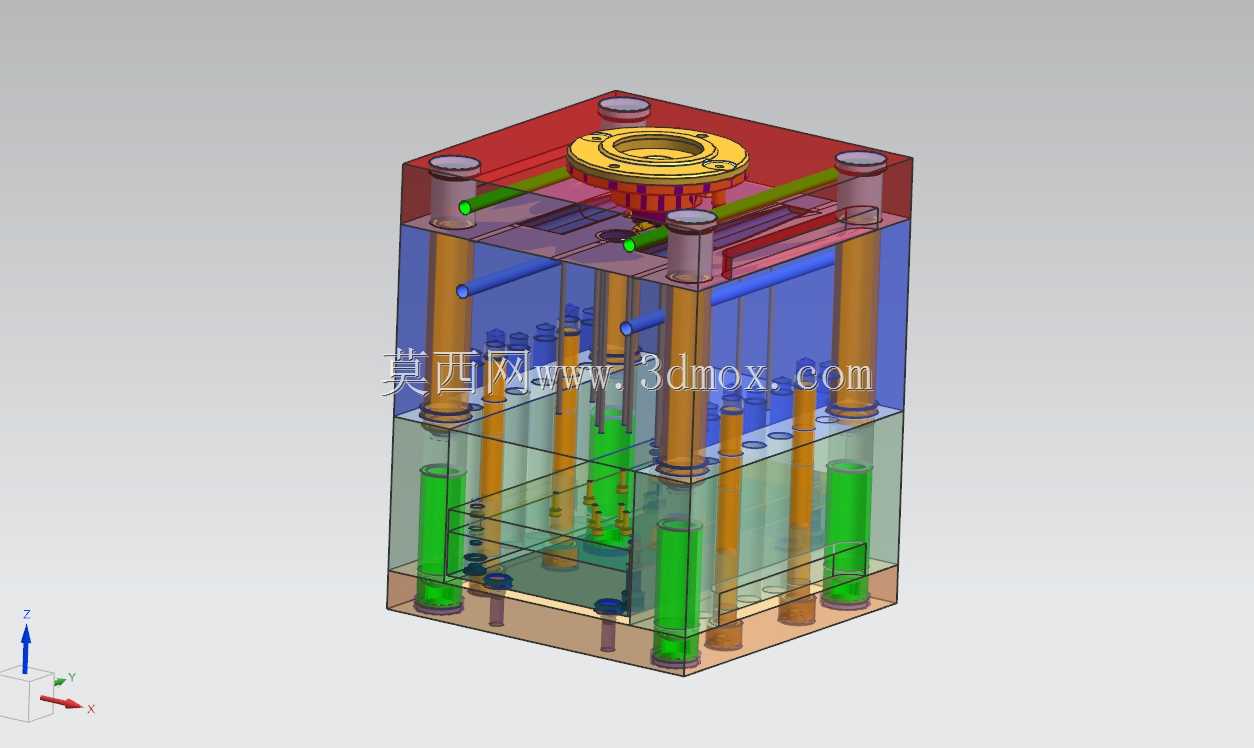

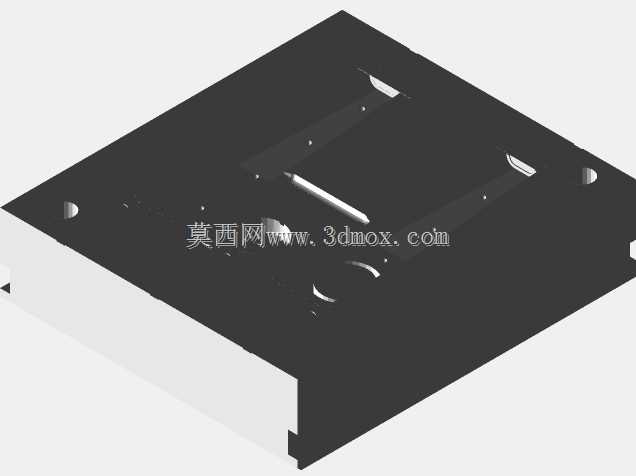

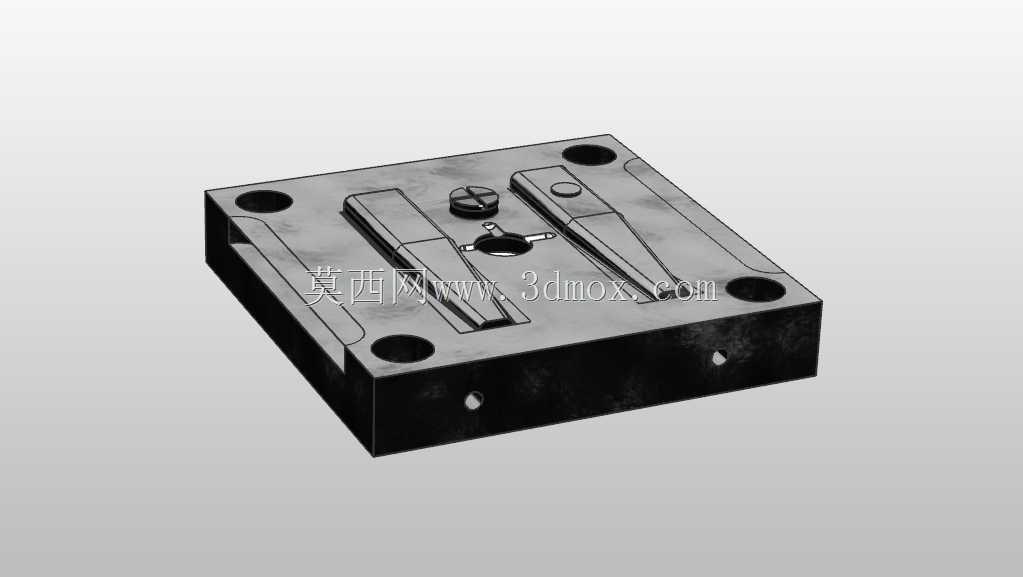

　　这套模具针对小型吹奏类塑胶件的批量注塑生产设计，适配卧式注塑机安装使用，模架采用标准龙记模胚规格，整体为两板模结构，上下模合模导向依靠四角布置的精密导柱导套完成，合模间隙控制在0.02mm以内，避免注塑过程中出现披锋、飞边缺陷。模具内部的型腔直接成型卡祖笛的主体外形，表面做镜面抛光处理，保证成型后塑件外表面光滑无划痕，无需额外二次打磨工序。冷却系统采用环绕式水路布置，水路直径8mm，距离型腔壁的距离保持在12-15mm区间，保证注塑过程中型腔各区域温度均匀，将塑件冷却定型时间控制在15秒以内，有效缩短单模生产周期，提升批量生产效率。顶出机构采用直顶加顶针组合的方式，顶针布置在塑件边缘非外观面位置，顶出行程设置为20mm，

　　保证开模后塑件能顺利脱离型腔，同时不会在塑件外观面留下顶出痕迹，影响成品外观质量。浇注系统采用侧浇口进料，浇口位置设置在塑件侧壁非装配区域，开模后浇口凝料可随塑件一同顶出，后续通过简单修剪即可去除，不会破坏塑件主体结构。模具内部还设置了排气槽，排气槽深度控制在0.02mm，布置在型腔末端填充困难的位置，避免注塑填充过程中出现困气、烧焦、缺料等成型缺陷。整套模具的安装尺寸适配常用120吨锁模力的卧式注塑机，上下模安装孔位、定位圈尺寸均符合行业通用安装标准，上机安装时无需额外做改装适配，可直接吊装上机调试生产。在结构设计阶段，已经充分考虑了日常生产的维护便利性，易磨损的导套、顶针等部件均采用标准件，损坏后可直接快速更换，减少停机维护时间。模具的复位机构采用复位杆加弹簧的组合，合模过程中顶出板可精准回到初始位置，避免出现顶针碰撞型腔的故障，延长模具整体使用寿命。
