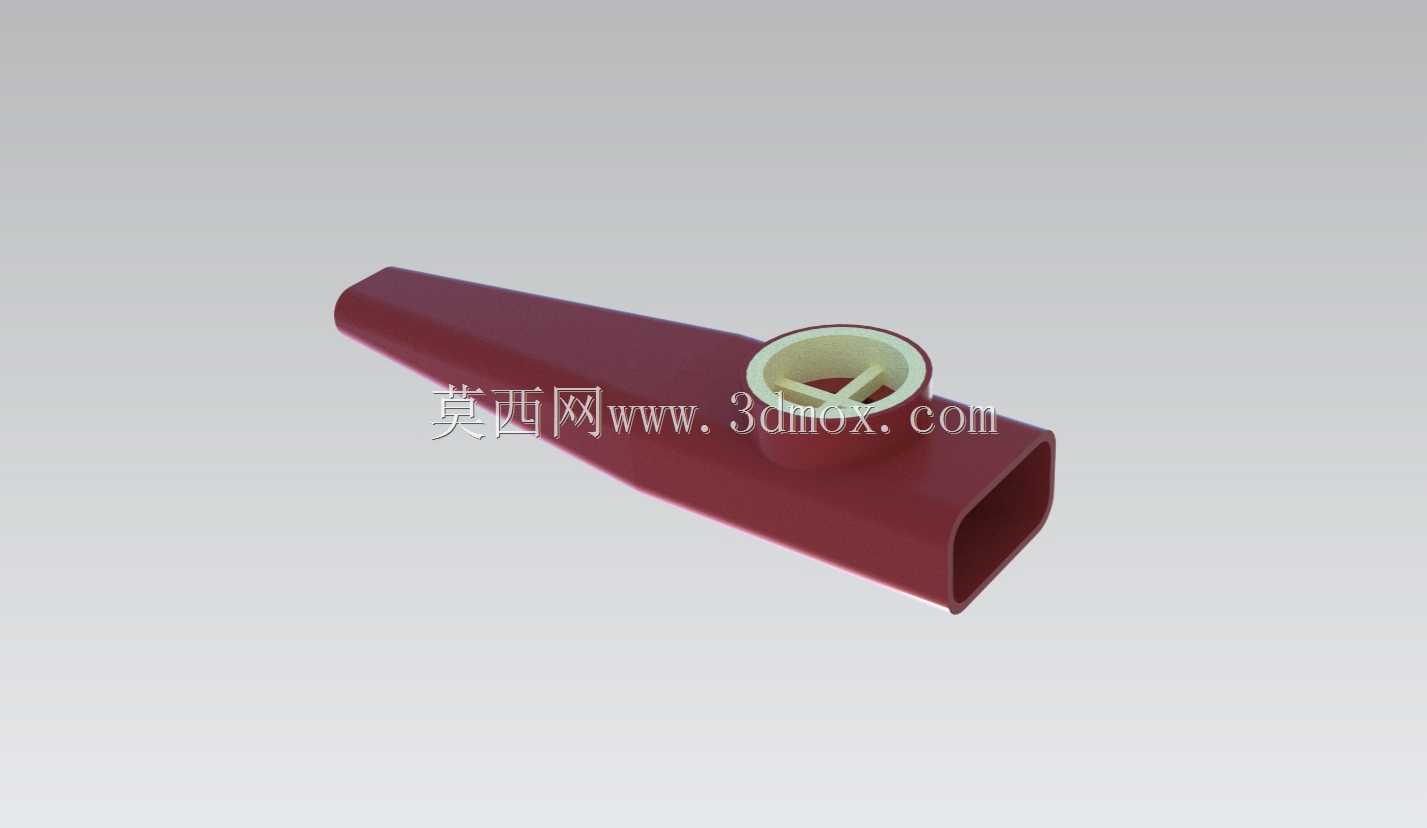

Kazoo玩具塑料注塑模具结构设计

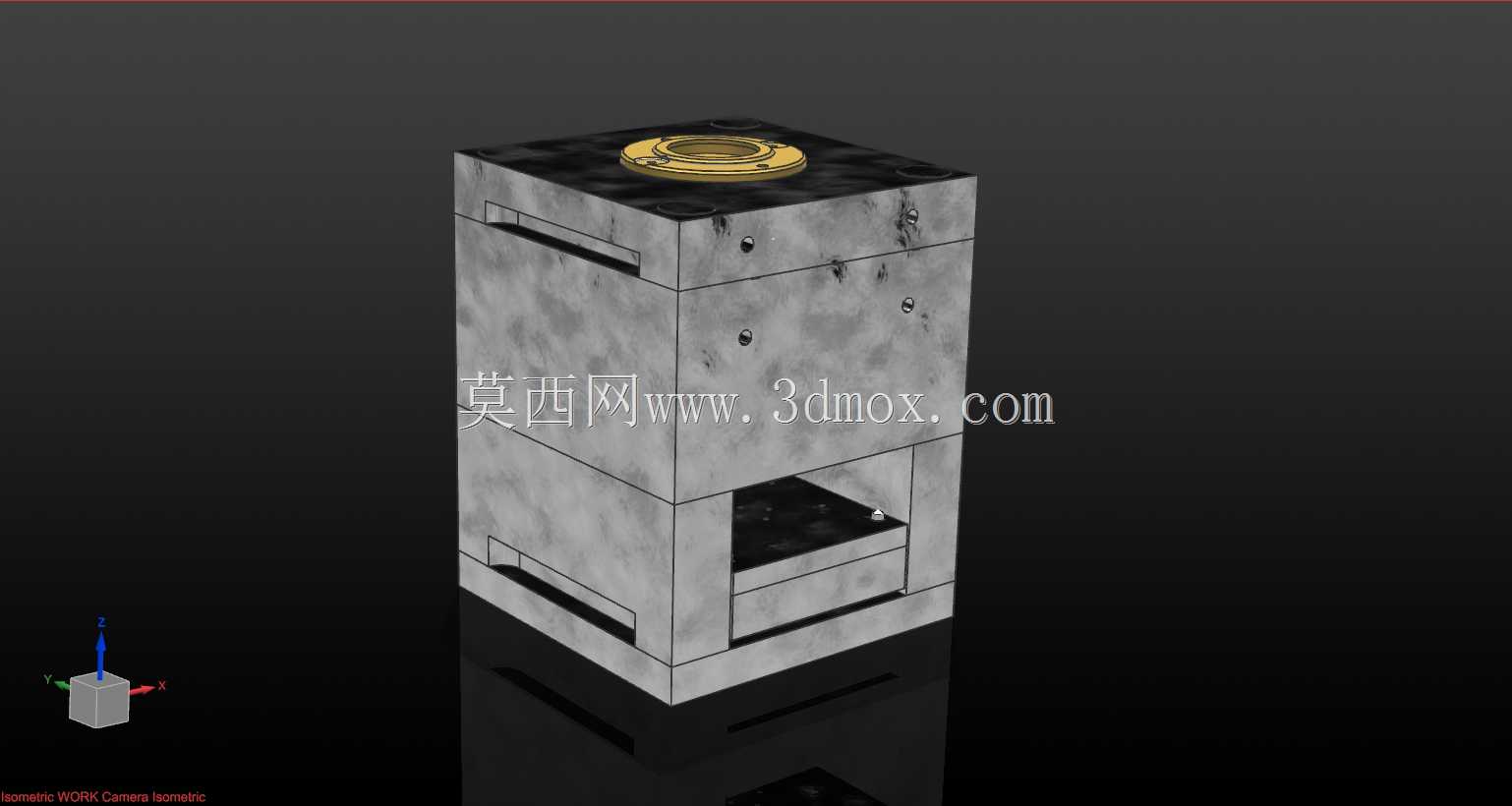

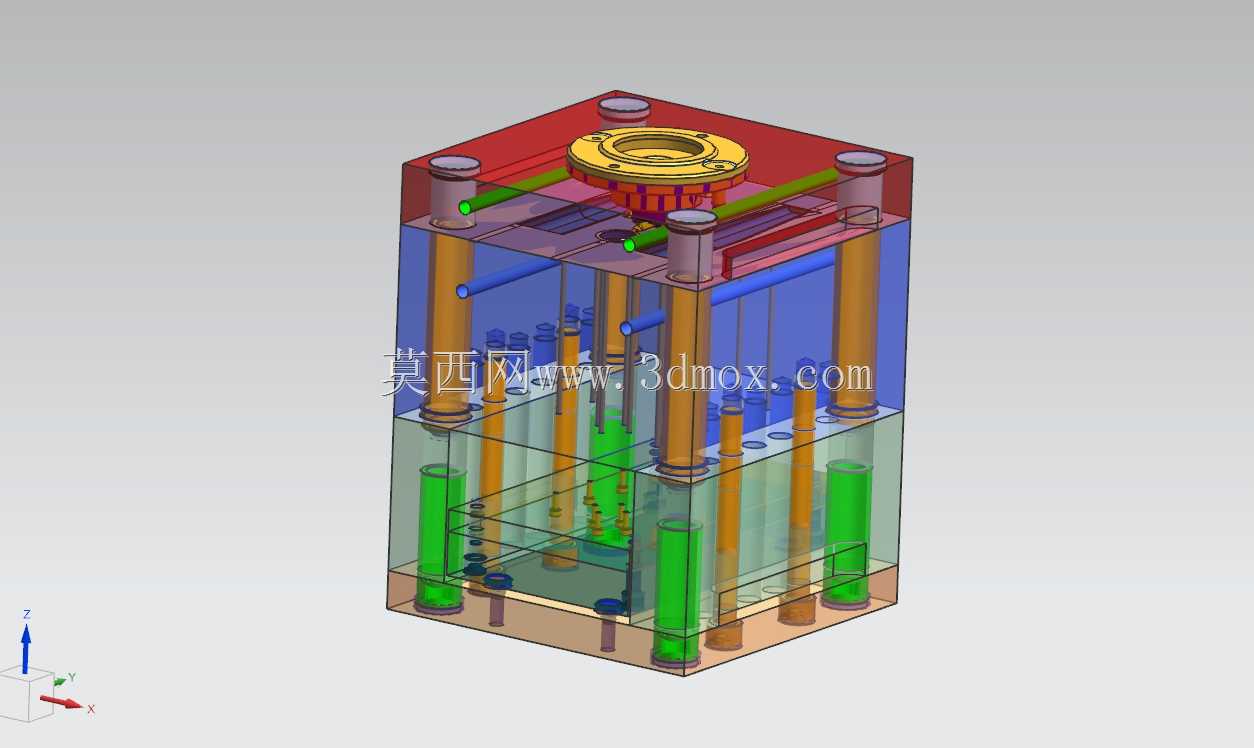

　　这套模具针对Kazoo玩具类塑料件的量产需求开发，属于典型的两板模注塑成型结构，适配常规卧式注塑机安装使用，可直接完成小尺寸薄壁塑料玩具件的批量注塑生产。从结构布局来看，模架采用标准龙记模架规格，上下模座通过多组精密导柱导套实现合模定位，导柱配合间隙控制在0.02mm以内，可有效避免合模错位导致的产品飞边、缺胶问题。模具内部的浇注系统采用侧浇口进料方案，浇口位置选在产品非外观面区域，成型后可快速修剪浇口残留，不会破坏玩具件的外观质感，流道采用圆形截面设计，可最大程度减少充模过程中的压力损失，保证熔融塑料快速填充型腔。冷却系统采用多回路循环水路设计，动定模侧均布置了独立的冷却水道，水道距离型腔壁的距离保持在15-20mm区间，

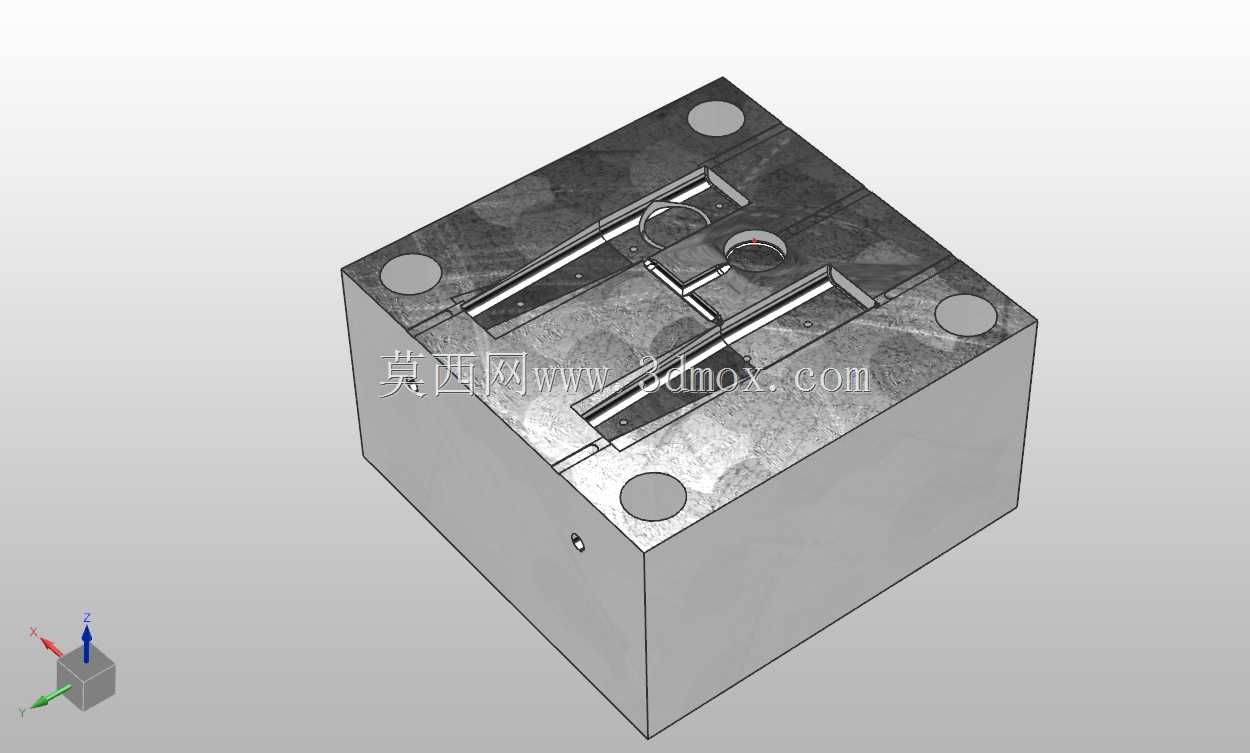

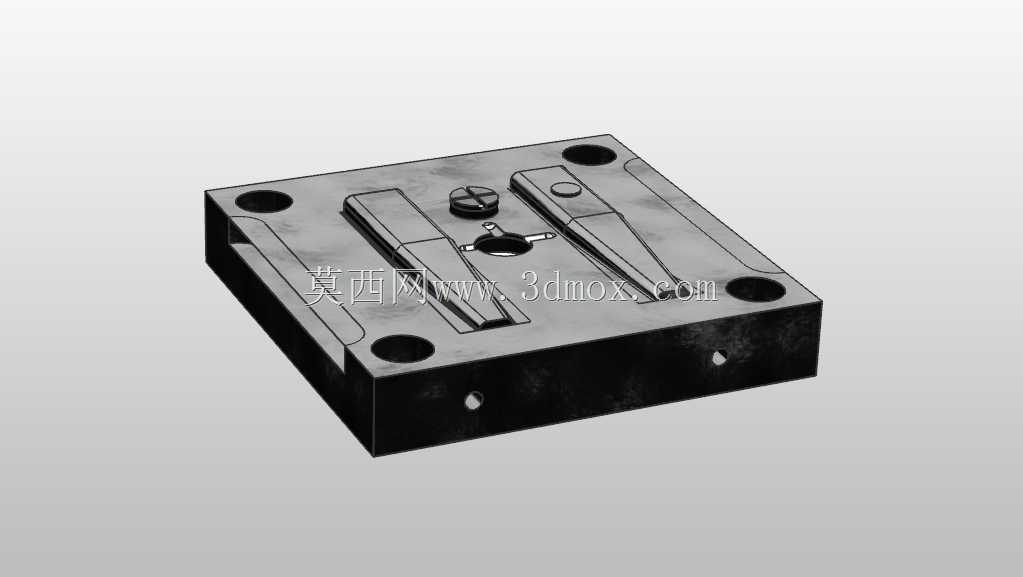

　　可保证模温均匀分布在60-80℃的PP/ABS材料成型适宜区间，有效缩短成型周期，避免产品因冷却不均出现翘曲、缩痕缺陷。顶出系统采用顶针+顶块组合顶出方案，针对产品的薄壁结构区域布置直径合适的圆顶针，在产品的加强筋位置搭配扁顶块，可保证顶出力均匀分布，避免顶出过程中产品出现顶白、顶穿问题。模具的安装边界适配200吨级以内的卧式注塑机，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴尺寸，可直接完成上机装夹，无需额外加工适配。整套模具的分型面设计贴合产品外形轮廓，封胶面采用整圈精密研磨处理，合模后封胶间隙控制在0.01mm以内，可有效避免长期生产过程中出现披锋问题，适配玩具类产品的大批量连续生产需求，日常生产中仅需定期检查导柱润滑、冷却水路通畅情况即可维持稳定生产状态，成型后的产品尺寸一致性可控制在±0.05mm公差范围内，完全满足玩具类塑料件的装配与外观要求。
