适配R9 nano的紧凑型外置显卡扩展坞结构

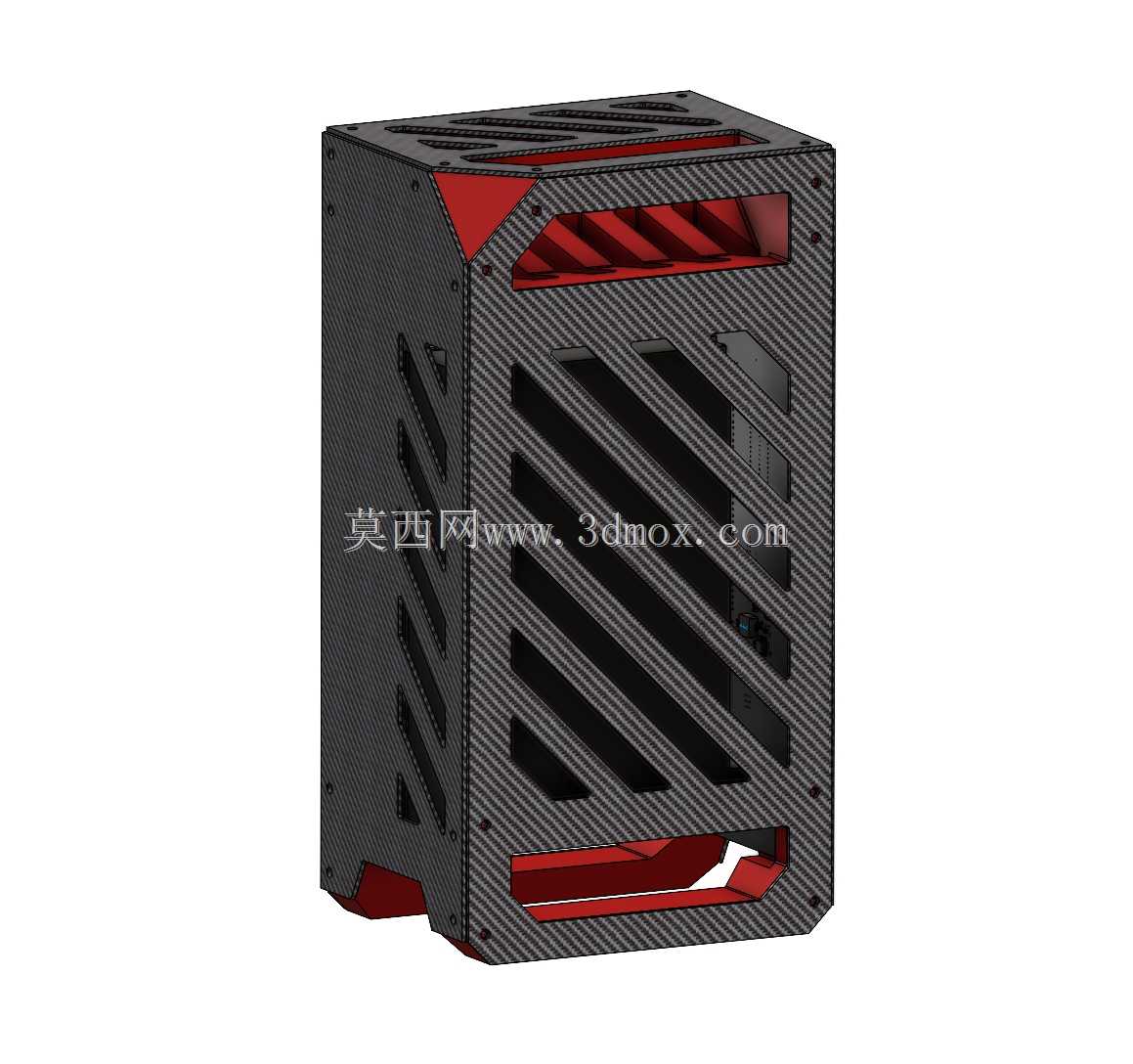

　　这款外置显卡扩展结构主要面向小体积主机、轻薄本的图形性能升级场景，解决便携计算设备图形算力不足的痛点，可覆盖移动办公场景下的三维建模渲染、视频剪辑输出、轻度游戏娱乐等对GPU性能有要求的使用需求，无需更换整套主机平台即可获得桌面级独立显卡的算力支撑。结构设计上以适配R9 nano短卡为核心边界，整体采用立式立方体布局，最大化压缩内部冗余空间，外壳主体做了斜向通风格栅开槽，进风与出风通道形成贯穿式风道，可借助显卡自身风扇完成主动散热，无需额外加装辅助风扇即可满足高负载下的散热需求，边角处的红色结构件为安装定位与防撞支撑，既可以在组装时快速对齐壳体与内部框架的安装孔位，也能在设备放置、移动过程中缓冲磕碰冲击力，避免壳体边缘受力开裂。

　　内部安装空间严格匹配R9 nano的PCB长度、厚度与供电接口位置，预留了显卡供电线的走线槽位，避免线材挤压显卡散热鳍片影响风道效率，同时在显卡金手指对应的扩展接口位置做了精准开孔，可兼容标准雷电、OCuLink等常见的外置显卡连接接口，安装时无需额外打磨调整即可完成接口对位。壳体采用拼接式组装结构，所有连接孔位均做了沉头处理，组装后螺丝头不会突出壳体表面，保证放置时的平整度，底部预留了防滑脚垫的安装位，可粘贴橡胶脚垫提升放置稳定性，避免设备运行时因风扇振动产生位移。外壳表面的斜向格栅除了通风功能外，还可形成视觉上的轻量化效果，同时格栅的开槽宽度经过计算，既可以保证通风量，也能避免较大异物掉入壳体内部接触显卡PCB造成短路风险，整体结构在保证结构强度的前提下尽可能做了减重处理，兼顾便携移动与桌面长期放置的使用需求。
