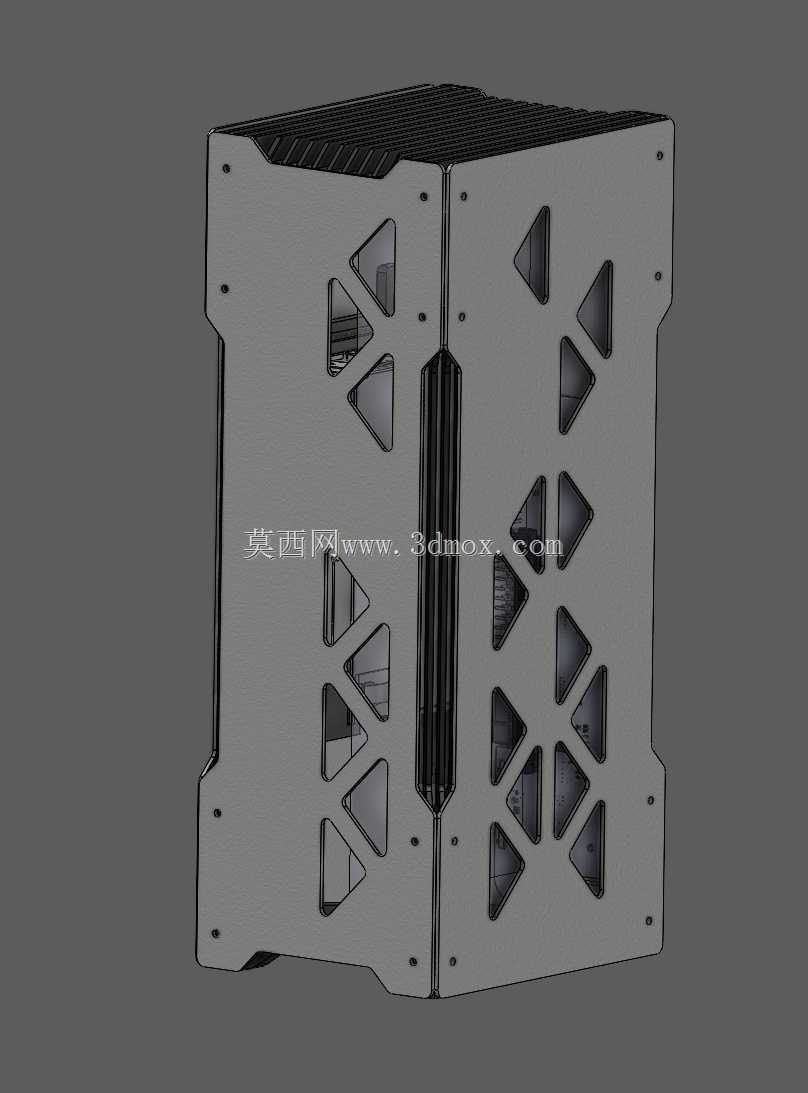

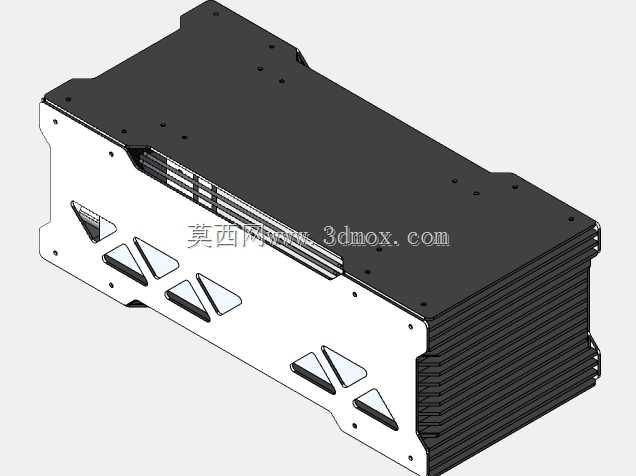

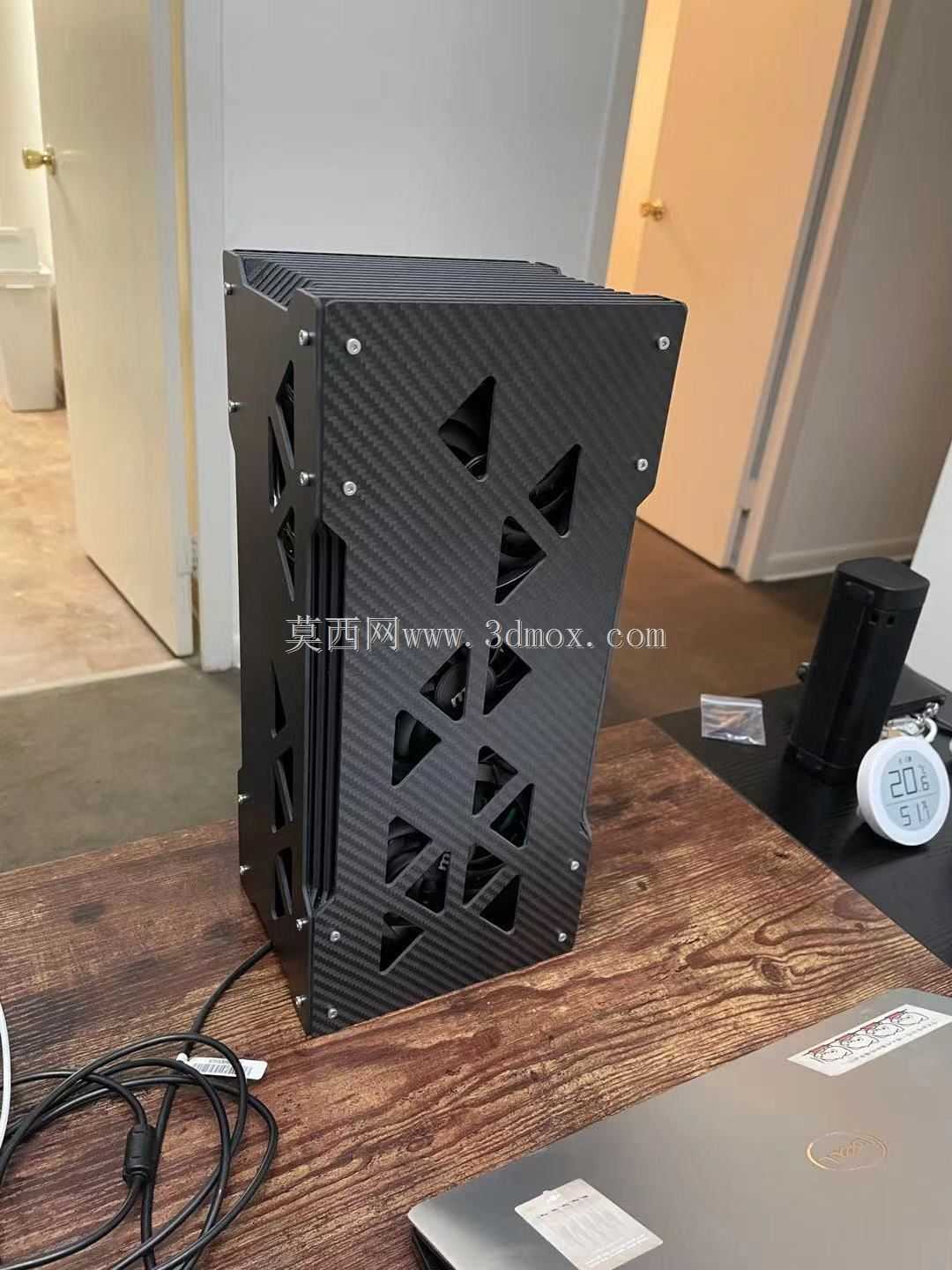

紧凑型外置显卡扩展坞金属外壳结构设计

　　这款外置显卡扩展坞外壳的设计，核心瞄准桌面硬件改装、ITX小主机性能升级的实际使用场景，解决轻薄本、迷你主机无法搭载高性能独立显卡的痛点，让便携计算设备也能获得桌面级图形运算能力，覆盖3D建模渲染、视频剪辑、大型游戏运行等对显卡性能有高要求的使用需求。结构设计上优先匹配flex/1U规格电源的安装位，预留ADT-LINK R43SG显卡支架的固定点位，内部空间严格按照2.5插槽厚度的全尺寸显卡尺寸做边界规划，实测可兼容MSI Ventus 3070 Ti这类主流双风扇高性能显卡，不会出现空间冗余浪费或者安装干涉的问题。外壳主体采用拼接式金属板材结构，两侧面板做了三角形镂空开孔阵列，并非单纯的装饰性设计，开孔位置精准对应显卡核心、

　　供电模块的散热风道走向，配合显卡自身的风扇转动形成贯穿式散热通路，避免封闭外壳带来的热量堆积，保证高负载运行时显卡的温度处于合理区间。安装边界的设计上，板材拼接处采用沉头螺丝固定，所有固定孔位都做了公差余量预留，抵消板材加工带来的尺寸误差，外壳底部预留了防滑脚垫的安装位，放置在桌面时不会出现滑动，同时抬高机身底部，辅助底部进风提升散热效率。设计过程中反复调整了内部走线的预留空间，在电源与显卡之间留出了足够的线材走线路径，避免线材挤压显卡风扇或者供电接口，同时外壳的开合结构做了快拆设计，用户更换显卡、清理灰尘时不需要完全拆解所有固定件，降低日常维护的操作难度。外壳的边角处都做了钝化倒角处理，避免组装和使用过程中锋利的板材边缘划伤手部，整体外形采用立式窄体结构，占用桌面面积远小于常规台式机箱，适合桌面空间有限的用户摆放，同时金属材质的外壳也能起到一定的电磁屏蔽作用，减少显卡高负载运行时对外设的电磁干扰。
