适配3D打印设备的带轨道换刀热端组件

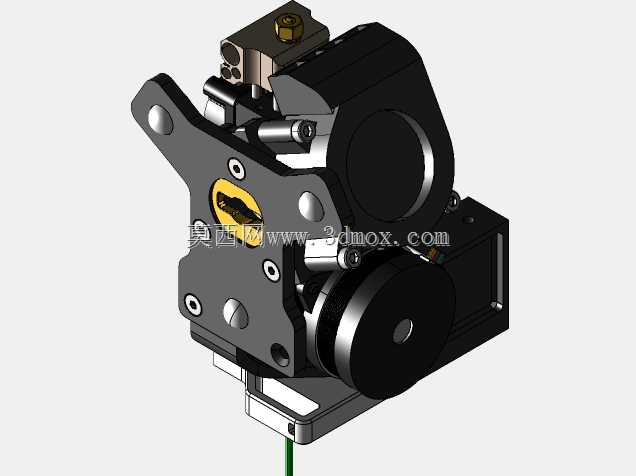

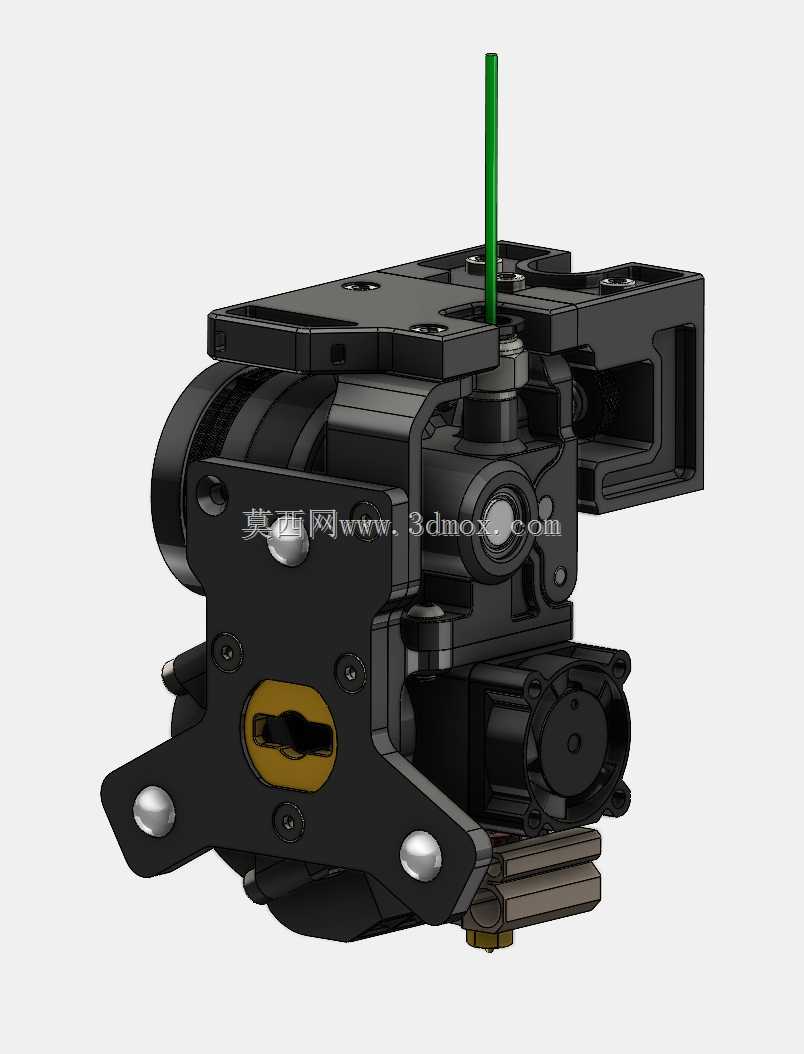

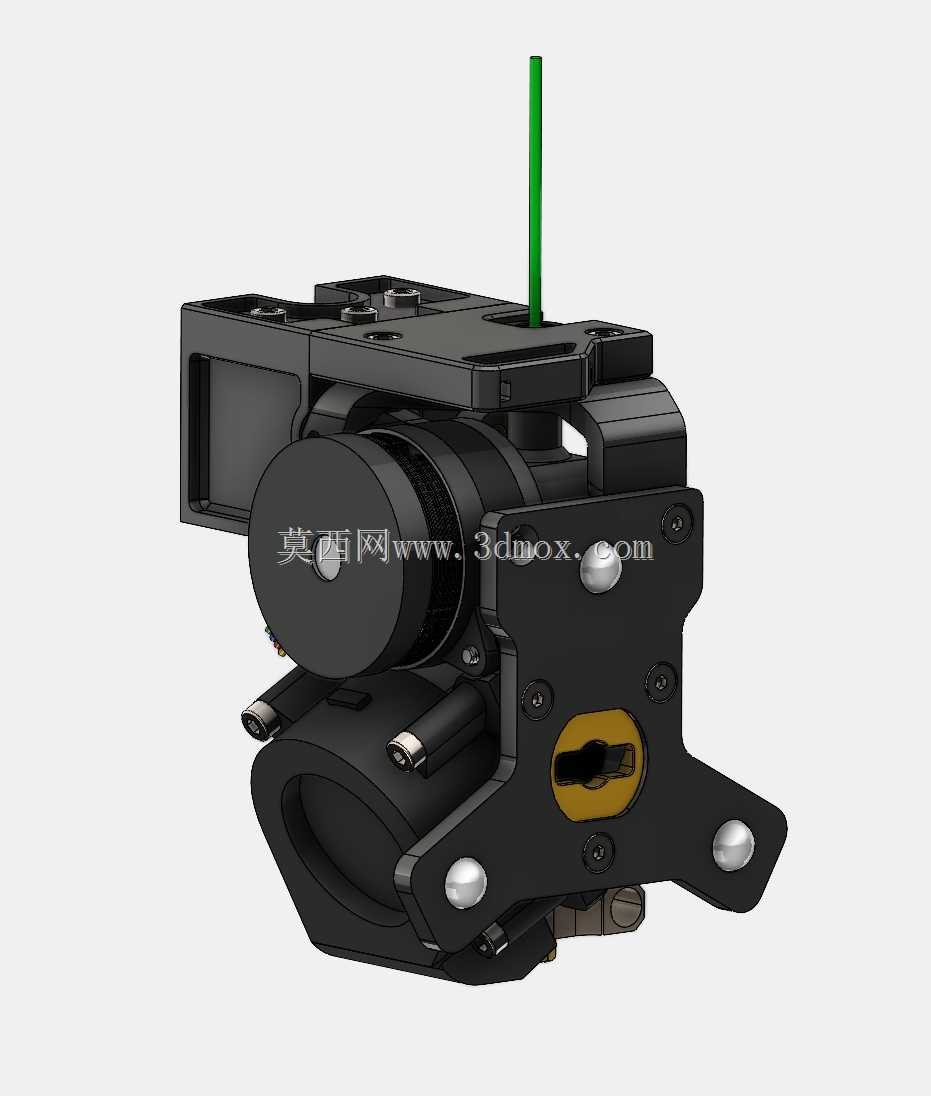

　　这套换刀组件主要面向多材料切换的FDM 3D打印场景，解决传统单喷头打印换料流程繁琐、不同材料打印需要手动更换喷嘴的痛点，可直接集成到具备多刀库位的桌面级或工业级FDM打印设备中，实现打印过程中不同规格喷嘴、不同材料适配热端的自动切换，大幅降低多材料打印的人工干预成本。从结构设计逻辑来看，组件的抓取接触板完全匹配E3D标准换刀器的接口尺寸，安装基准面的公差控制在±0.05mm范围内，保证换刀过程中定位销与定位孔的顺畅对接，不会出现卡滞或定位偏移的问题。轨道导向部分采用直线滑动限位结构，滑动配合面预留了0.1mm的间隙，既保证换刀过程中热端组件的滑动顺畅，又能在打印工作状态下提供足够的刚性支撑，

　　避免高速打印过程中热端出现晃动影响打印精度。热端安装位采用快拆式夹持结构，夹持块通过两颗内六角螺丝锁紧，可兼容市面上主流的E3D V6、火山等标准规格热端，用户可根据打印需求更换不同流量、不同温度等级的热端组件，无需重新设计整套换刀结构。组件的整体安装边界控制在120mm×80mm×65mm范围内，安装孔位采用标准的2020铝型材槽距设计，可直接固定在常规的X轴滑台上，不需要额外加工转接板，降低改装的加工成本。对接定位部分采用锥面导向加圆柱销定位的组合结构，锥面导向段的角度设计为15度，即使换刀过程中存在0.2mm以内的位置偏差，也能通过锥面的引导作用顺利滑入定位位置，圆柱销与销孔的配合采用H7/g6的间隙配合，

　　保证定位精度的同时不会出现插拔卡滞。接触板部分集成了热端加热、温度传感、散热风扇的电气触点，触点采用弹簧顶针结构，顶针的伸缩行程为2mm，接触压力控制在1.2N左右，既保证电气连接的可靠性，又不会因为接触压力过大导致换刀过程中阻力过大。需要注意的是，这套组件的对接锁紧结构是针对特定机型的滑台运动行程设计的，集成到其他机型时需要核对X轴的换刀位行程、Z轴的抬刀高度是否匹配，避免出现换刀过程中组件与刀库发生碰撞的问题。散热部分预留了4010风扇的安装位，风扇出风方向正对热端的散热鳍片，可保证高温打印时热端的热量不会向上传导导致送丝段出现堵料问题。整个组件的受力结构件均采用6061铝合金加工而成，滑动配合面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期反复换刀也不会出现配合面磨损导致的精度下降问题，锁紧弹片采用弹簧钢材质，经过淬火处理，长期使用也不会出现弹力衰减导致的夹持松动问题。
