家用嵌入式筒灯灯具结构设计方案

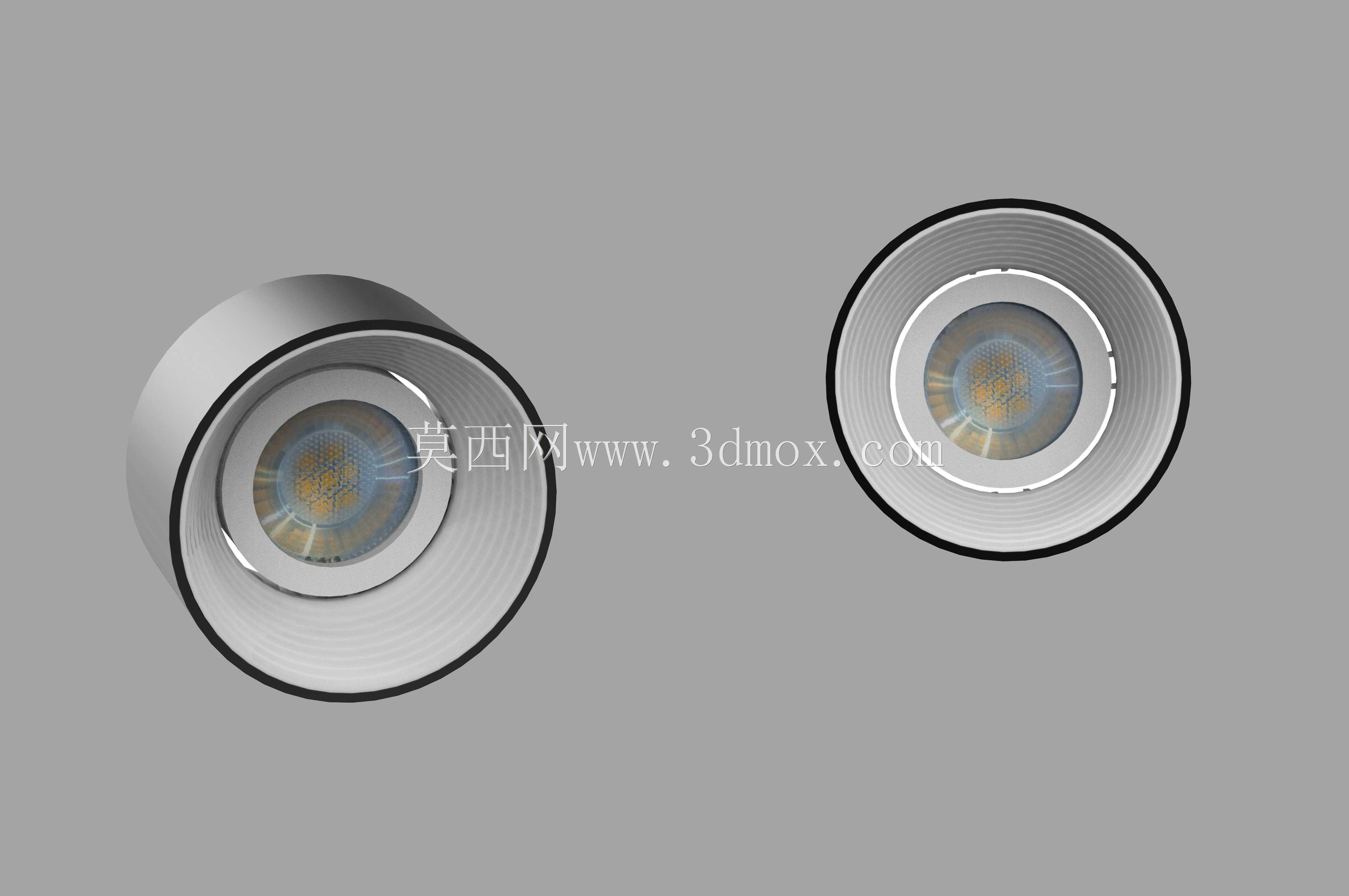

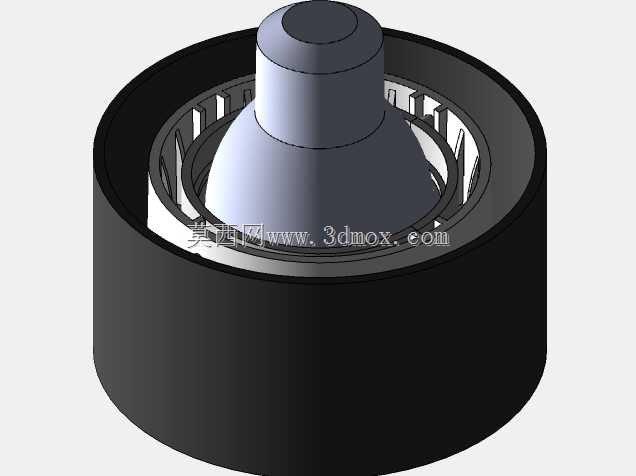

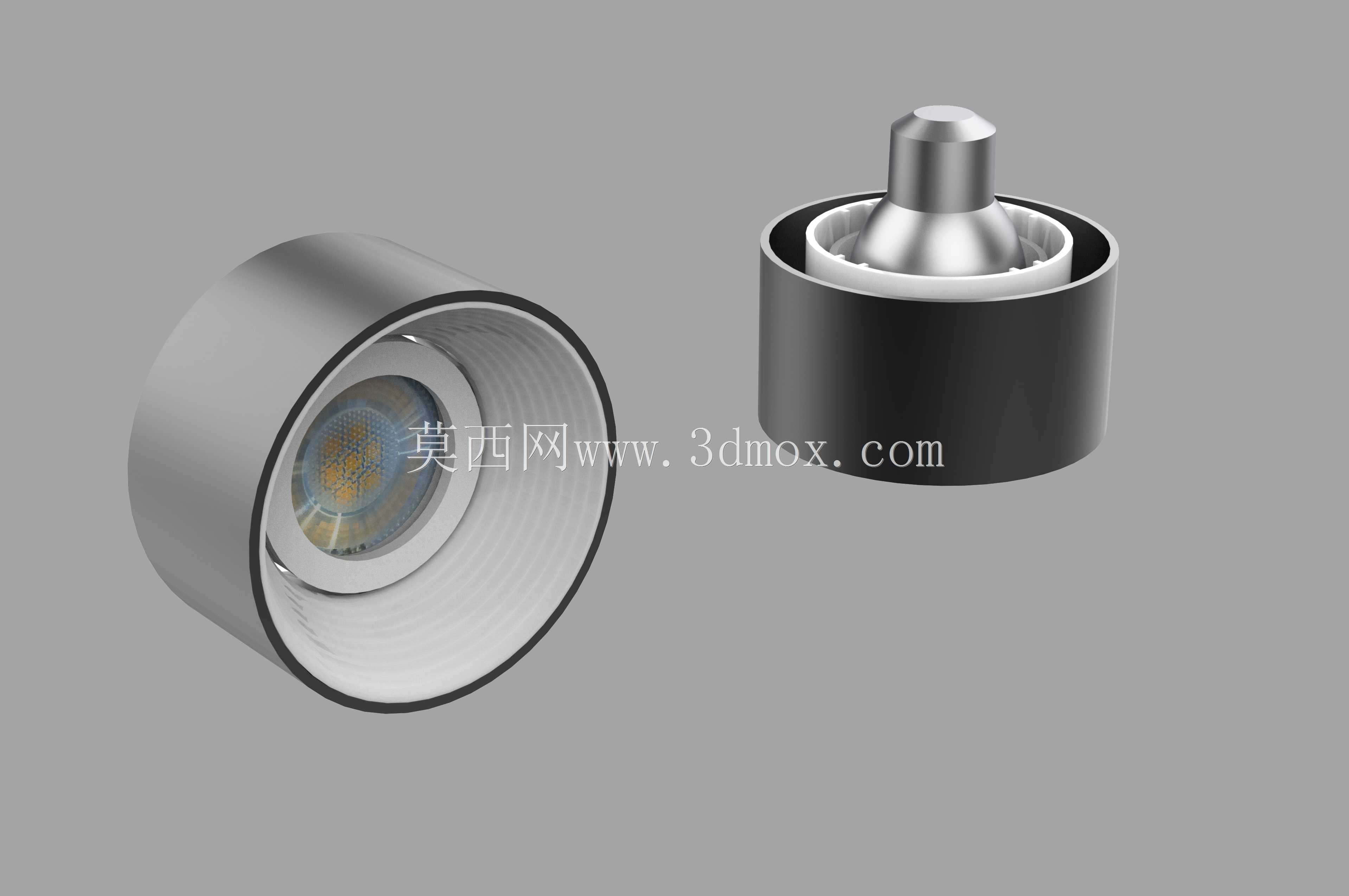

　　该灯具配件为家用嵌入式筒灯的核心装配组件，适配主流家装吊顶的嵌入式安装场景，可直接匹配常规石膏板、集成吊顶的开孔尺寸，承担光源固定、电路衔接、散热传导、外观装饰的多重作用，是民用照明领域用量极大的基础五金配件。从结构设计逻辑来看，组件分为外壳套筒、内部灯座、前端透光压圈三个核心部分，外壳采用直筒式圆柱结构，外壁做哑光防滑处理，既可以在嵌入吊顶开孔后依靠侧壁摩擦力实现初步固定，也能预留足够的散热间隙，避免光源工作时热量积聚在吊顶内部引发安全隐患；内部灯座做了阶梯式卡位设计，可兼容常规螺口灯头与贴片式LED光源的安装，卡位处预留的走线槽能将供电导线规整收纳，避免装配时导线被挤压破损，同时灯座与外壳之间预留了0.8mm的装配公差，

　　可抵消不同批次五金件的加工误差，降低装配难度。前端压圈采用内螺纹旋接结构，与外壳套筒的外螺纹匹配，旋紧后可将透光镜片、密封胶圈牢牢压合在套筒前端，既可以阻挡蚊虫、灰尘进入灯体内部污染光源，也能避免吊顶内部的冷凝水滴落到光源上引发电路故障。从安装边界来看，该组件整体外径适配常规75mm标准吊顶开孔，套筒总长度控制在65mm以内，可适配厚度在8-20mm区间的各类吊顶板材，安装时无需额外加装固定支架，仅需依靠套筒两侧的弹性卡簧即可完成快速固定，后期维护更换光源时仅需旋下前端压圈即可操作，无需将整个灯体从吊顶中拆下，大幅降低后期运维成本。设计过程中充分考虑了民用场景的使用需求，所有边缘位置均做了R0.5的圆角处理，避免安装、

　　维护过程中划伤施工人员手部，金属部件表面做了抗氧化喷塑处理，可适应厨房、卫生间等潮湿多油烟的使用环境，长期使用不会出现表层锈蚀脱落的问题。内部灯座的绝缘衬套采用耐高温阻燃材质，可承受光源长期工作产生的120℃以内高温，避免高温引发绝缘层老化失效，组件的所有配合面均做了公差适配，装配后同轴度误差控制在0.2mm以内，不会出现光源偏位、压圈旋接卡顿的问题，可直接适配自动化产线的批量装配需求，无需额外人工调整对位。
