复古多桅风帆木质帆船摆件结构设计

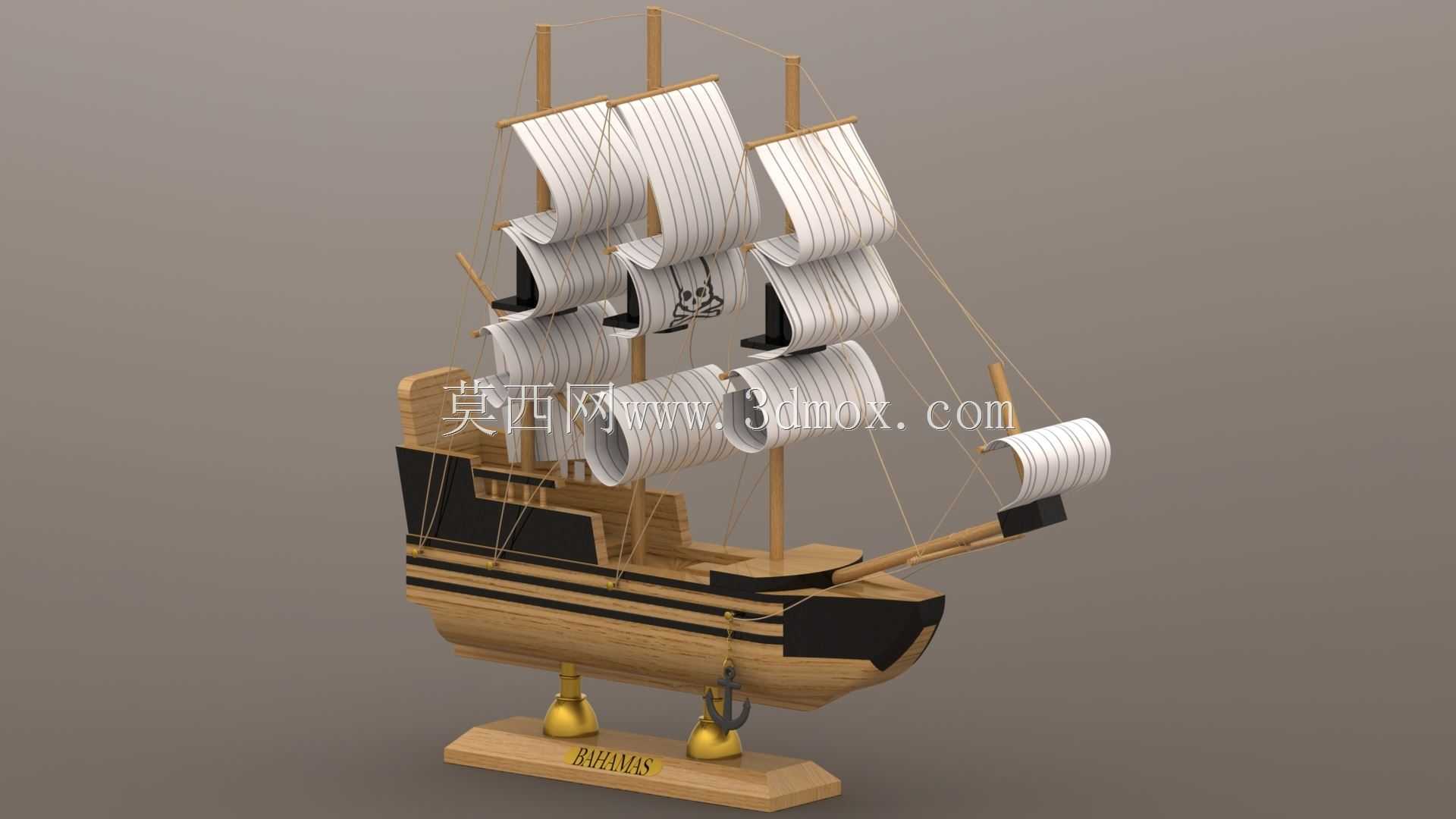

　　这款风帆木船摆件的三维结构设计，首先要兼顾桌面陈设的摆放边界约束，整体底座采用矩形实木承托结构，底部预留足够的接触面积避免摆放时倾覆，底座上设置的两个黄铜质感支撑柱，分别对应船体中部与艏部的受力点位，将船体抬离底座表面，既还原了实船干舷的视觉比例，也避免船体底部长期与承托面接触出现磨损。船体部分的结构拆分遵循木质船模的实际装配逻辑，船壳采用多层板材叠压的仿真结构，侧面的黑色饰条并非后期贴图，而是单独拆分的嵌条结构，在建模时预留0.2mm的嵌装间隙，完全匹配实体木质船模的拼装工艺，船艏的斜桅与船体艏柱采用插接式配合结构，接口处做了隐藏式的定位凸台，不需要额外粘接即可保证装配对位精度。

　　帆装部分的结构设计是整个模型的核心，三根主桅杆从甲板垂直贯穿至船体内的龙骨加强结构，每根桅杆上的帆桁都做了可转动的铰接结构预留，帆面采用带竖向加强筋的仿真结构，还原帆布缝制的压边细节，帆索的走线完全遵循古帆船的实际索具布置逻辑，从桅杆顶部的滑轮结构延伸至甲板的系缆桩，每一段索具的长度都经过比例换算，不会出现索具长度不足或冗余穿模的问题。在文创展品的应用场景中，这类结构完整的船模可直接用于航海主题展馆的展陈小样，也可作为木质拼装玩具的结构设计母版，拆分后的零件可直接适配激光切割加工的板材厚度参数，不需要二次调整结构间隙。

　　从结构设计的细节来看，船体艉部的甲板舱室做了分层结构，上层的艉楼甲板与下层的主甲板之间预留了仿真的舱室空间，甲板上的系缆桩、锚机等细节零件都采用独立建模，并非一体雕刻的浮雕结构，能够满足不同比例缩放后的细节展示需求。船艏悬挂的船锚采用金属质感的独立零件，通过锚链与艏部的锚链孔连接，锚链的每一节链环都做了可活动的铰接间隙预留，在3D打印制作实体样件时，不需要额外添加支撑即可完整打印出链环结构。整个模型的外形尺寸控制在常规桌面陈设的合理范围内，最高处的桅杆顶端距离底座底部的高度不超过300mm，船体最大宽度不超过120mm，完全适配普通家居展架、办公桌面的摆放空间，不会出现尺寸过大无法放置的问题。在结构强度校核层面，桅杆与船体的连接位置做了局部加厚的加强筋结构，即使采用光敏树脂3D打印制作，也不会出现桅杆易折断的问题，底座的配重空间预留也在建模时做了考虑，可在底座内部填充金属配重块，进一步提升摆放时的稳定性，避免轻微触碰就出现倾倒的情况。
