惰性气体辉光放电等离子演示装置结构设计

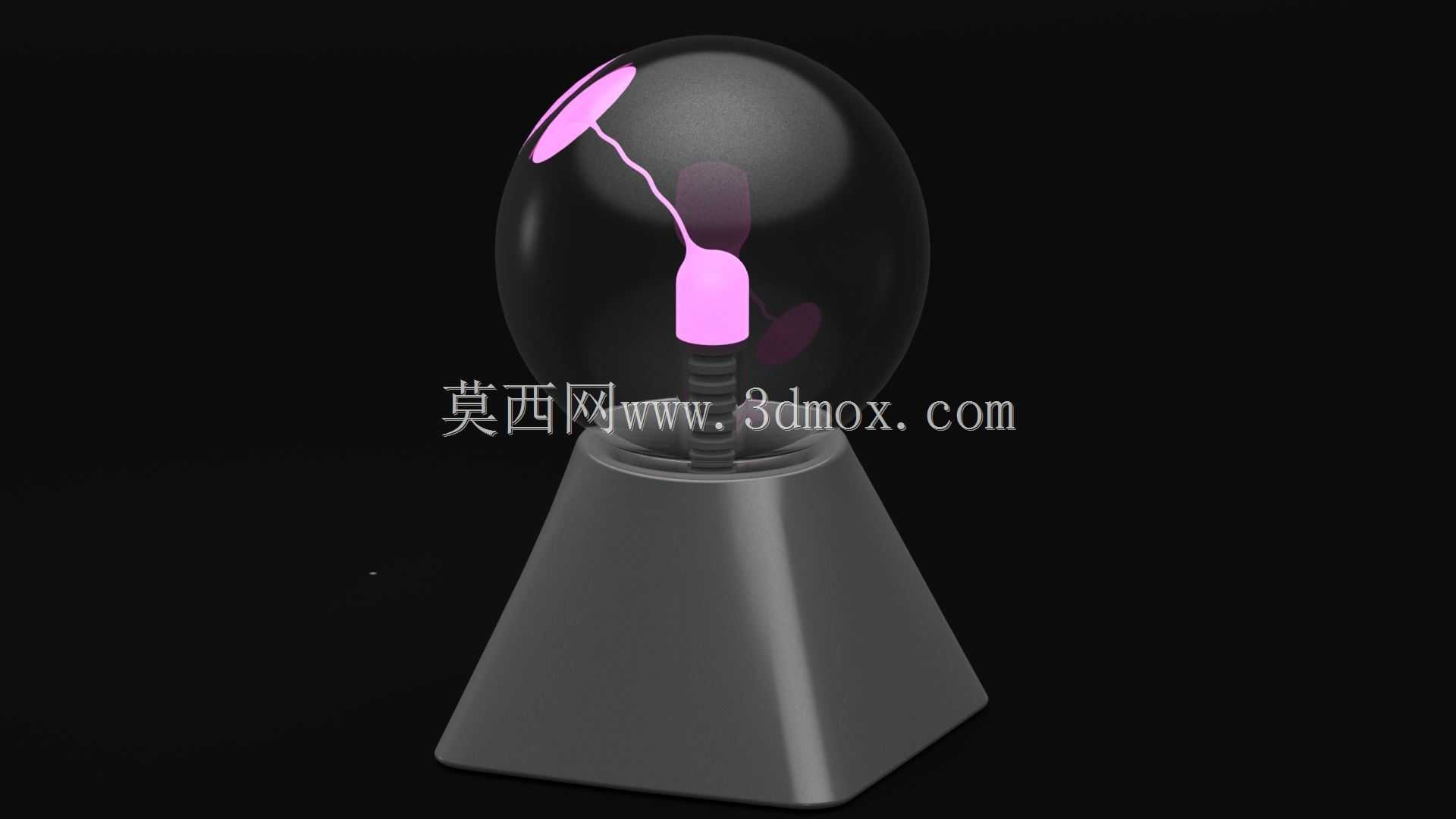

　　该装置核心为透明玻璃球腔结构，内部填充按特定比例混合的氖、氩等惰性气体，球腔中心设置高压放电电极，配套锥形绝缘底座承载内部升压电路模块，整体可直接放置于水平台面使用，无需额外固定安装结构。从科教应用场景来看，这类装置常被用于物理课堂的静电放电、气体辉光效应演示，也可作为科普展厅的互动展项，观众将手指贴近玻璃外表面时，球内的放电电弧会随手指位置偏移，直观展现电场分布的变化规律，相比传统的静电演示仪器，其视觉呈现效果更直观，操作无接触风险，适合各年龄段的科普场景使用。设计过程中首先要考虑玻璃球腔的壁厚均匀性，壁厚偏差需控制在0.5mm以内，避免因壁厚不均导致的电场分布畸变，同时玻璃材质需选用高硼硅玻璃，兼顾透光率与结构强度，

　　防止长期使用过程中出现表面划痕或温差炸裂问题。中心电极的结构设计采用圆弧过渡的柱状端头，避免尖端放电导致的电弧集中固定，保证电弧可在球腔内自由游走，电极与内部升压模块的连接部位需做绝缘密封处理，防止气体泄漏同时避免高压爬电。底座采用上窄下宽的锥形结构，底部直径大于球腔最大直径的三分之二，保证整体放置的稳定性，底座内部预留足够的电路安装空间，高压模块与底座外壳之间设置绝缘衬层，避免高压对外壳的放电风险，底座侧面可预留电源接口位置，适配常规低压直流供电。结构建模时需重点匹配球腔与底座的配合公差，球腔底部的连接颈与底座上端的安装槽采用间隙配合，配合面设置密封胶圈的安装槽位，保证球腔内部的气体密封性，同时方便后期的维护拆装。实际使用过程中，

　　装置的工作功耗极低，长期运行无明显发热，可连续长时间工作，适配桌面摆放的使用需求，其外形尺寸适配常规桌面陈列空间，不会占用过多操作台面，既满足科教演示的功能需求，也可作为科技感桌面陈设使用。建模过程中对玻璃球腔的曲面做连续曲率处理，保证渲染及后续加工时的曲面光顺度，内部电极的位置严格居中，避免偏心导致的放电效果偏移，底座的外表面做哑光处理，减少环境反光对放电效果观察的干扰。
