多规格伺服电机十字控制摇臂结构

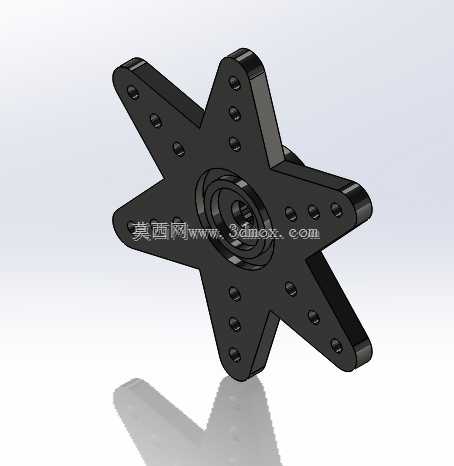

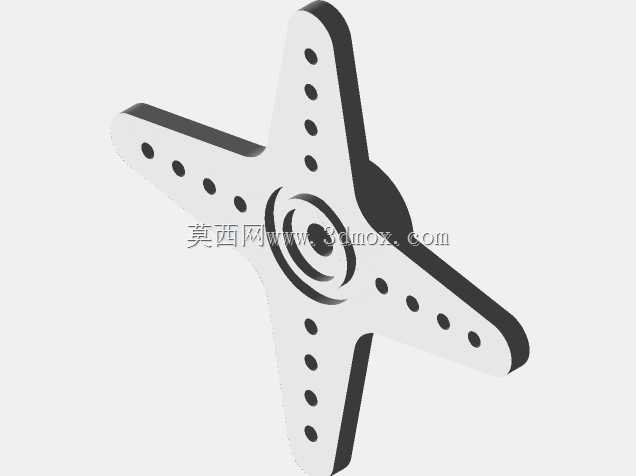

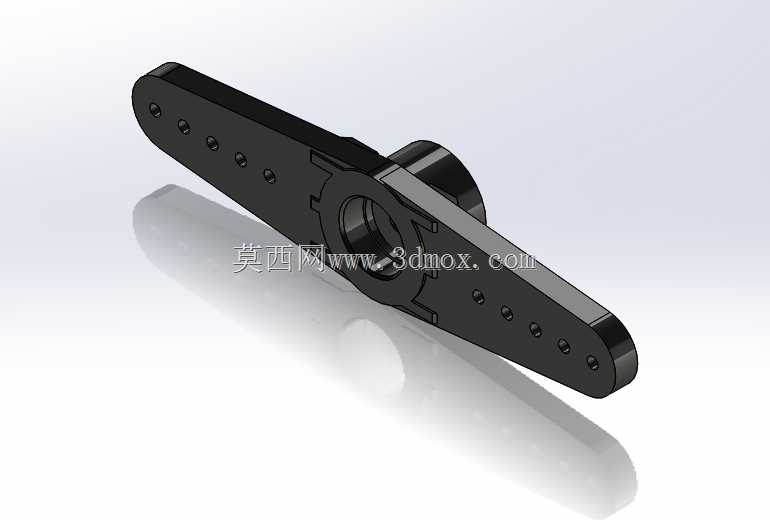

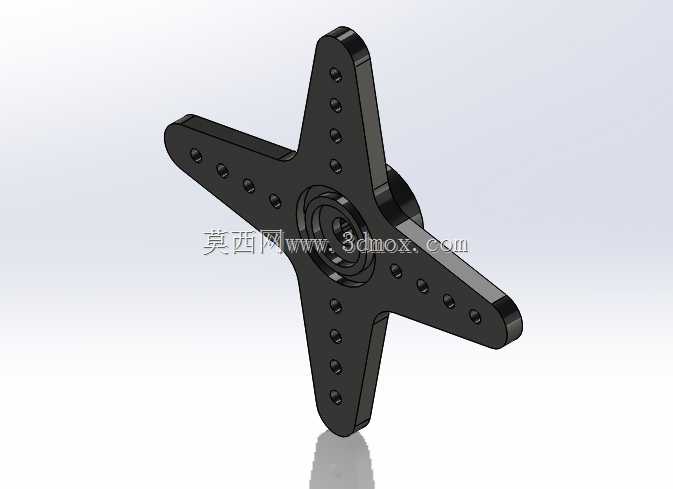

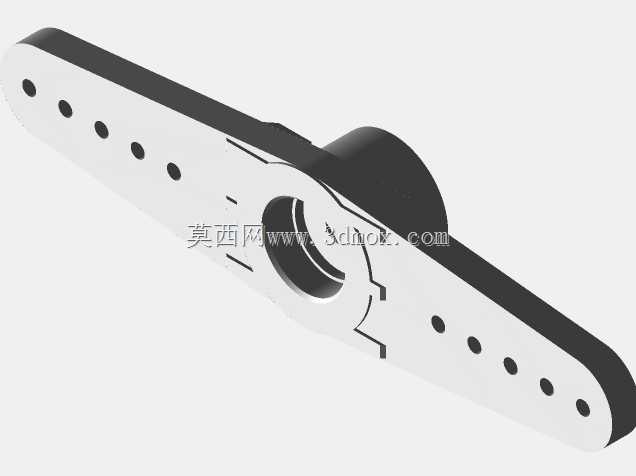

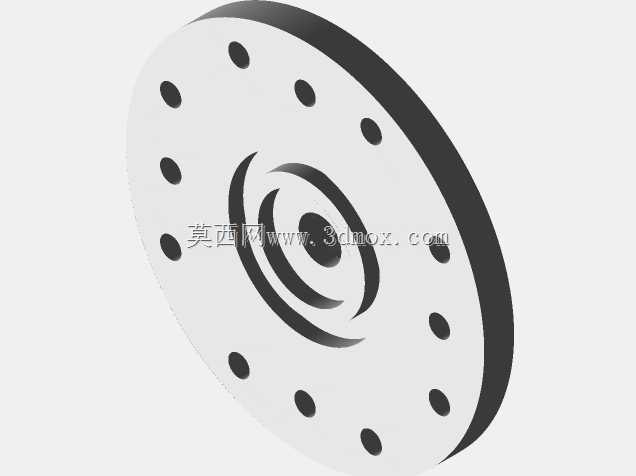

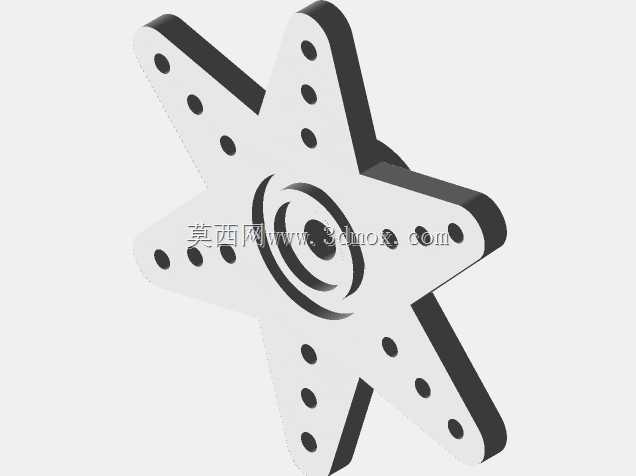

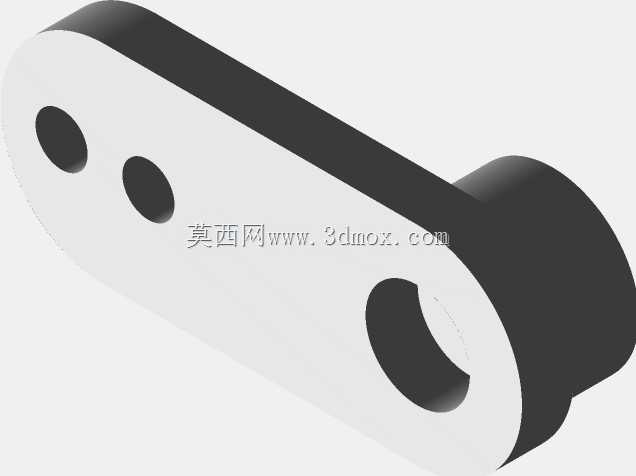

　　这类十字型伺服控制摇臂，核心应用场景集中在小型自动化执行机构、航模舵机传动链路、桌面级机械臂关节输出端，作为伺服电机扭矩向外传递的末端连接件，直接决定执行端的动作响应精度与负载承载边界。从结构设计逻辑来看，摇臂采用中心对称十字布局，中心位置设置与伺服输出轴匹配的定位安装孔，孔位周边做加厚凸台处理，抵消轴孔配合处的应力集中，避免频繁正反转工况下孔位出现形变扩孔问题。四个臂体沿中心径向均匀分布，每个臂面上沿长度方向排布多组等距安装孔，这些孔位可适配不同长度的连杆铰接需求，对应不同臂展配置下的传动行程，无需额外更换摇臂即可适配多种传动比的连杆机构，大幅降低备件库存压力。臂体边缘做圆弧倒角处理，既减少安装调试过程中尖锐边角的磕碰风险，

　　也能降低高速摆动过程中的风阻与紊流影响，在航模类高速动作场景下能减少不必要的振动传导。从安装边界来看，摇臂中心安装孔与伺服输出轴采用D型切面配合，杜绝传动过程中的径向打滑，安装时仅需将摇臂压入输出轴后通过中心锁紧螺丝固定即可，无需额外加工定位结构，适配市面上绝大多数标准微型伺服的输出轴尺寸。臂体上的铰接孔位统一采用标准小孔径设计，可直接配合常用规格的连杆销轴，铰接间隙控制在极小范围内，避免传动过程中出现回程误差，保证位置控制精度。在实际选型使用时，可根据执行端所需的动作行程选择对应臂体上的孔位，越靠近中心的孔位输出扭矩越大、动作行程越短，越靠近臂端的孔位输出行程越长、末端线速度越高，

　　设计时预留的多组孔位就是为了覆盖这两类不同的工况需求。臂体本身采用等厚度板材加工结构，整体厚度均匀，既保证了垂直于摆动平面方向的结构刚性，避免负载下臂体出现弯折形变，也控制了整体重量，降低伺服电机的转动惯量负载，提升动态响应速度。在桌面级自动化分拣机构的摆杆驱动场景中，这类摇臂可直接连接分拣拨杆，通过伺服的角度摆动实现物料的分流导向；在航模舵面控制场景中，摇臂通过连杆连接舵面，精准控制舵面偏转角度实现飞行姿态调整；在小型机械臂的关节处，这类摇臂可作为关节输出的连接件，连接下一级臂杆实现多自由度动作。设计时特意做了对称结构，四个臂体的长度、孔位排布完全一致，安装时无需区分方向，降低现场装配的出错概率，即使某一个臂体上的孔位出现磨损，也可旋转90度使用其他臂体的孔位，延长部件的整体使用寿命。臂体表面做平整化处理，无多余凸起结构，安装后不会与周边的机架、线束产生干涉，在紧凑安装空间内也能顺利布置。
