4P规格630系列46安培汽车黑色接插件组件

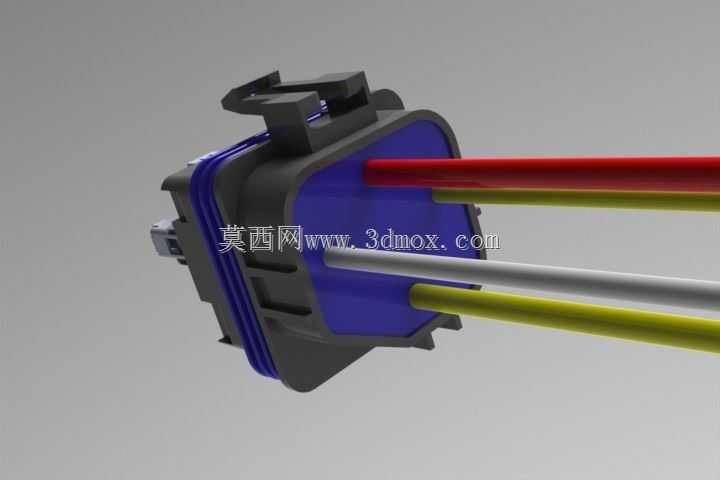

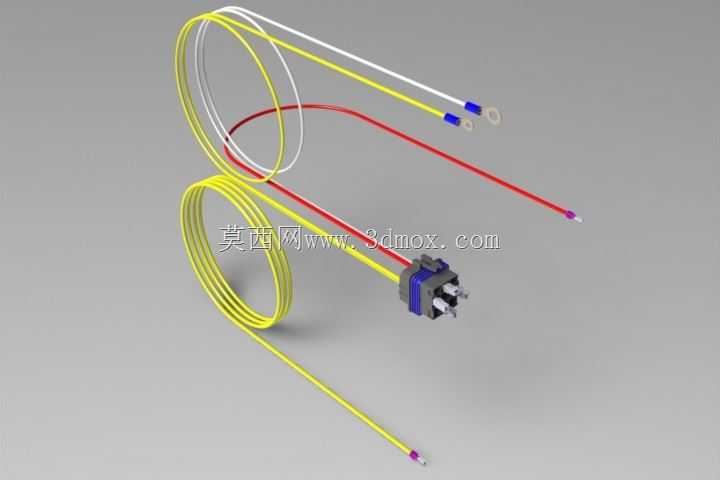

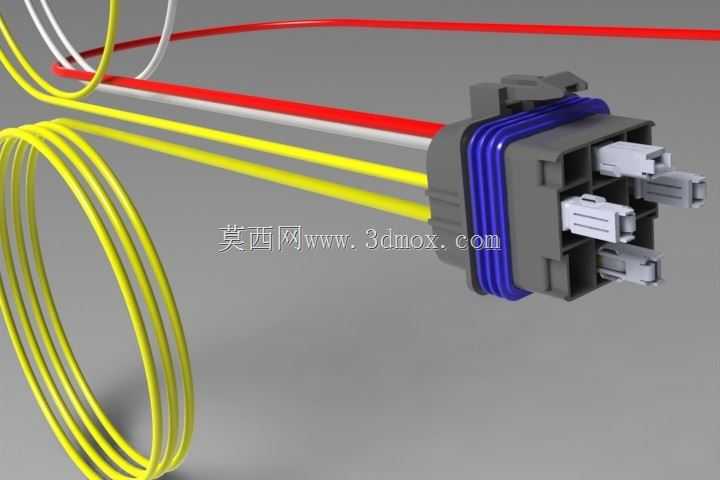

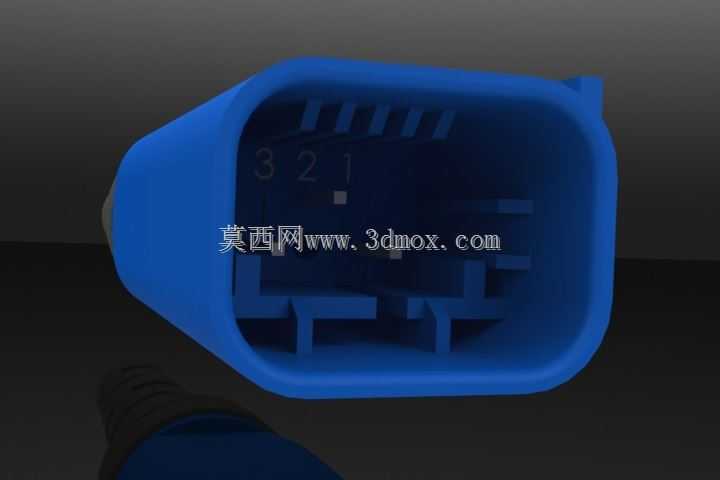

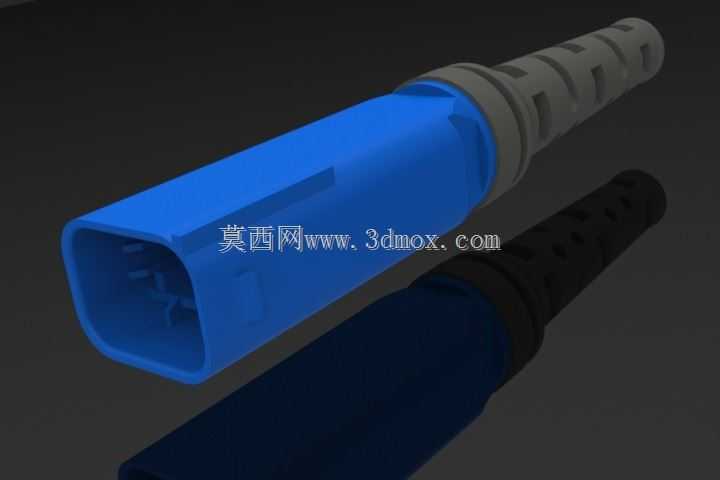

　　在商用车、乘用车辆的低压线束回路设计中，接插件的选型直接关系到整车电气系统的连接可靠性，尤其是动力舱周边、底盘走线区域的接插件，需要兼顾防松脱、耐温变、抗振动的多重性能要求，本次涉及的4芯接插件组件，额定通流能力达到46安培，属于630系列的汽车专用连接部件，主要适配整车中功率等级的电气回路连接需求，比如散热风扇供电、辅助灯光回路、车载小型执行器的线束对接场景。从结构设计来看，该接插件采用蓝色PA66材质作为公端护套主体，内部设置3个独立的端子安装腔位，腔体内壁设计有导向筋与防退卡扣结构，端子压接线束后装入护套时，可顺着导向筋滑入到位，防退卡扣会自动卡入端子的锁止缺口，避免车辆行驶过程中因持续振动导致端子退针、接触不良的问题。

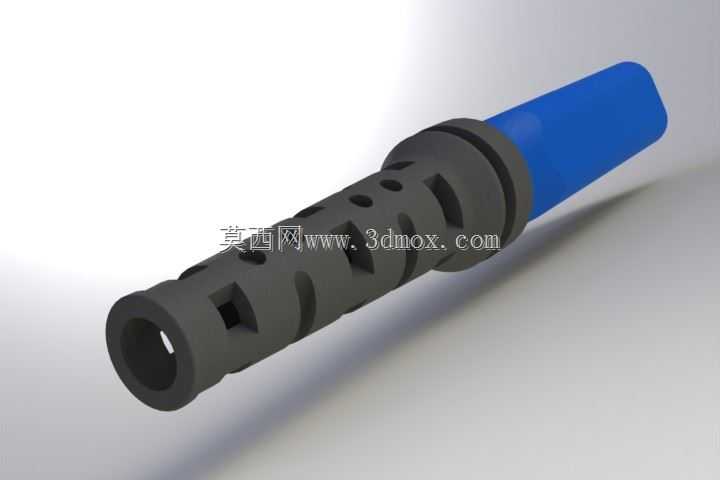

　　护套的插接端面设计有环形密封槽，可配套适配的橡胶密封圈，实现IP67级别的插接面密封，阻挡泥水、灰尘进入接插件内部造成接触电阻升高甚至短路故障。护套外侧设置有楔形锁止挂耳，与母端护套对插到位后，挂耳会卡入母端的锁止卡槽，需要按压解锁按键才能分离公母端，可避免车辆行驶中颠簸导致接插件意外松脱。从安装边界来看，该接插件的护套外轮廓为带导向斜角的方形结构，插接方向的总长度适配常规线束的弯曲半径要求，尾部可配套波纹管卡扣，对接线束外层的波纹管实现线束端的固定与密封，安装时不需要额外的固定支架，直接通过线束走向排布固定即可，护套的壁厚设计兼顾了结构强度与材料成本，在-40℃到125℃的工作温度区间内，不会出现材质脆裂、软化变形的问题。

　　在三维建模过程中，需要重点还原内部端子腔的位置度、锁止卡扣的弹性变形空间、密封槽的尺寸公差，因为这些尺寸直接影响接插件的互配性，若腔位位置度偏差超过0.1mm，就会出现公母端对插卡滞、端子无法对齐接触的问题；锁止卡扣的厚度与悬臂长度需要匹配材料的弹性模量，保证解锁力度在15N到30N之间，既不会因为太松容易脱开，也不会因为太紧导致装配时难以插接。另外接插件外表面的防滑纹理、标识刻印的位置也需要准确还原，方便生产线装配人员快速识别引脚定义、把握插接力度，避免错插、反插的装配问题。这类接插件在整车电气架构中属于基础但关键的零部件，单台车辆上的使用量从几十个到上百个不等，每一个接插件的连接可靠性都会影响对应电气功能的正常工作，因此建模时对配合尺寸的精度要求较高，需要严格按照实际产品的公差要求进行建模，才能为后续的线束布置、干涉检查、装配模拟提供准确的数字模型支撑。
