1-3/8英寸双管平行固定面板连接夹具

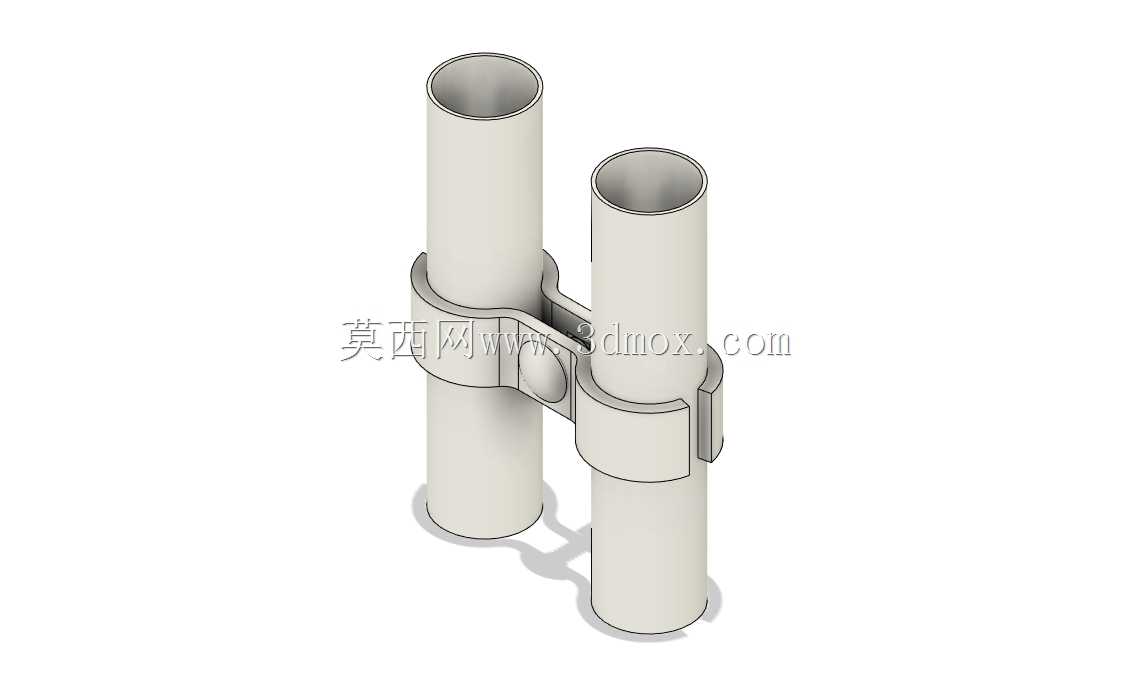

　　这款双管平行固定夹具，主要适配外径1-3/8英寸的圆管，在通讯基站布线、户外设备管线排布、小型模块化机架搭建场景中十分常用，核心作用是实现两根平行圆管的相对位置固定，同时可通过夹体侧边的安装结构将整组管路固定在设备面板或安装立面上，避免管线受外力拉扯移位、长期震动下出现松脱问题。从结构设计来看，夹具采用分体式抱合结构，两个独立的圆管抱箍通过中间的连接桥连为一体，抱箍的圆弧内径与适配管径做了公差匹配，安装时抱箍内壁与圆管外壁贴合均匀，不会出现局部应力集中压伤管壁的问题，中间连接桥的厚度经过受力校核，能够承受两根管路的横向拉扯力，避免长期使用后连接桥变形导致两根管的平行度超差。夹体侧边预留的安装耳结构，

　　可配合标准紧固件将整个夹具固定在面板上，安装耳的开孔位置做了沉台设计，紧固件安装后头部不会突出夹体表面，避免干涉周边其他管线或零部件。在实际选型使用时，需要注意该夹具的安装边界：两根平行圆管的中心距由夹体中间连接桥的长度固定，安装前需要确认管路排布的中心距要求与夹具匹配，抱箍的锁紧间隙适配常规壁厚的金属或硬质塑料圆管，若管壁过薄需要在抱箍内壁增加防滑垫片，避免锁紧后圆管出现滑动。设计这款夹具的三维模型时，重点还原了抱箍的圆弧过渡细节、连接桥与抱箍的衔接加强结构，以及安装耳的沉孔特征，建模过程中对配合面做了公差预留，确保实际生产出的零件能够顺利装配，不会出现抱箍扣合不上、安装孔位错位的问题。这类夹具在户外通讯设备的馈线固定场景中，

　　能够同时固定两根平行的馈线管路，相比单个独立管夹，安装效率更高，且能保证两根管路的间距一致，让布线排布更规整，后期维护时梳理线路也更方便；在小型模块化工作台搭建中，也可以用这类夹具固定框架的平行圆管立柱，配合其他连接件快速搭出所需的框架结构，夹体的受力强度能够满足轻型框架的承重要求，不会出现立柱歪斜的问题。
