1-3/8英寸管道适配铝制直角门角连接件

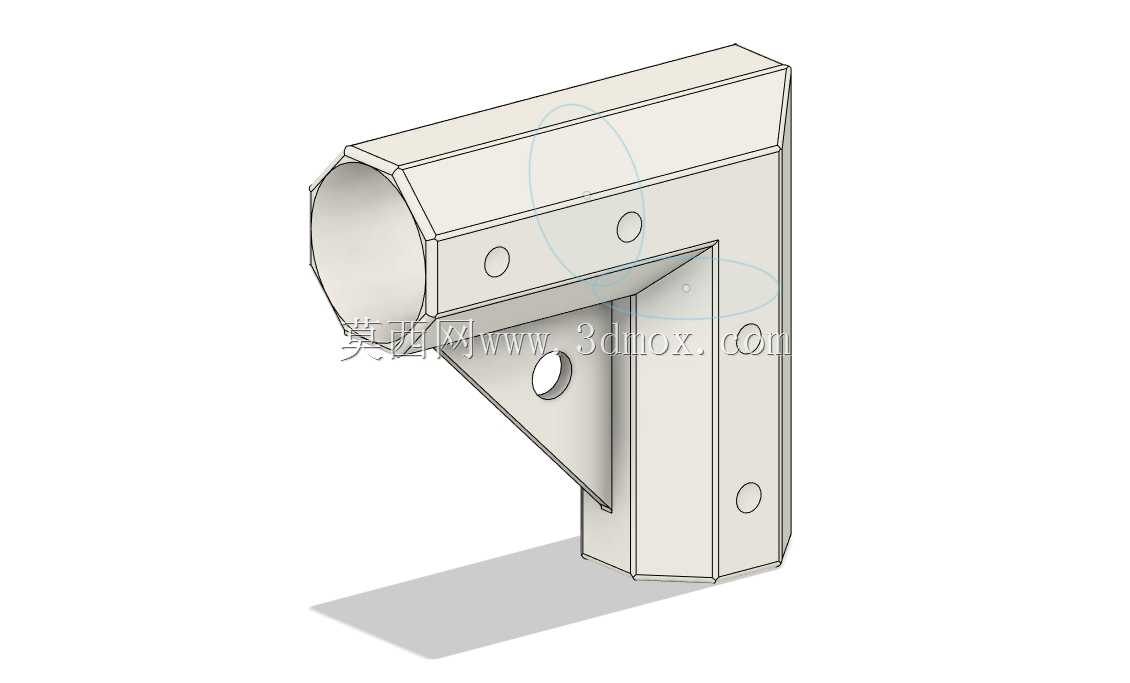

　　这款铝制直角门角构件，主要适配外径1-3/8英寸的圆形管材，在模块化框架搭建、管线防护支架、设备外部门体铰接支撑场景中应用广泛。从结构设计来看，构件采用一体化折弯加三角加强筋的构型，垂直段与水平段分别设置对应管材的承插口，承插口内径与适配管材外径做间隙配合设计，单边预留0.1-0.2mm的装配余量，既方便现场快速插接装配，也能保证插接后管材与构件的同轴度，避免装配后出现管材歪斜、框架错位的问题。构件转角位置的三角加强筋并非等厚设计，靠近转角根部厚度为4mm，向两侧边缘逐渐过渡到2.5mm，这种变厚度设计既保证了转角位置的抗扭、抗弯折强度，也能尽可能降低构件整体重量，适配铝型材轻量化搭建的需求。构件表面分布的多个圆形安装孔，

　　分为两类功能：一类是承插口侧壁的顶丝固定孔，装配时可通过紧定螺钉从孔位拧入，顶紧插入的管材外壁，实现管材与构件的刚性固定，防止管材受拉或受扭时从承插口脱出；另一类是垂直安装面的固定孔，可通过自攻螺钉或螺栓将整个构件固定在安装基面，比如设备柜体侧壁、墙面固定座、框架立柱端面，实现门体或支架的定位。在实际应用中，这类构件常被用于工业设备安全防护门的框架转角连接、车间物料周转架的边角加固、管线铺设时的直角转向支撑，相比传统的焊接式转角，这种插接式铝制门角不需要现场焊接作业，装配时仅需内六角扳手即可完成全部安装工序，后期拆卸调整也十分便捷，适合需要频繁改型的模块化搭建场景。从安装边界来看，构件水平段承插口的有效插接深度为35mm，

　　垂直段承插口有效插接深度为42mm，装配时需要保证管材插入深度达到有效深度的80%以上，才能保证连接强度满足使用要求；构件整体外轮廓的转角半径为8mm，不会出现尖锐边角，符合工业设备安全防护的设计要求，避免人员操作时被划伤。材质选用6063铝合金做表面阳极氧化处理，相比钢制构件重量降低60%以上，同时具备不错的耐腐蚀性能，在普通车间环境下长期使用不会出现锈蚀问题，表面氧化层也能提升构件的耐磨性能，减少装配过程中表面划伤的概率。
