车间移动式多层板材周转存放货架

　　这套移动式多层板材存放架主要面向钣金加工、木工开料、柜体制造、模具辅料区以及装配车间的板材临时周转场景。现场常见的问题并不是单纯“没有地方放”，而是板材规格长、单件重量大、堆放后取料困难，若直接平叠在地面，底层板材容易被压伤，叉车或液压车转运时也需要反复调整叉齿位置。该结构把竖向支承、分层承托和底部移动能力组合在一起，使板材能够按批次、材质或加工状态分层放置，减少混料和翻堆。

　　从使用方式看，货架底部配置四个脚轮，其中两轮承担转向，两轮沿直线稳定滚动，适合在平整环氧地面、水磨石地面或车间通道内短距离移动。它不替代重型固定仓储货架，而更适合生产线旁的缓冲存放：开料后的大板可暂放在下层，待折弯、封边或装配的中板放在中层，较轻的余料或垫板放在上层。脚轮的存在使整架物料能随工位调整而推移，避免每换一批料都调用叉车，也降低了多人抬板穿越通道的频率。

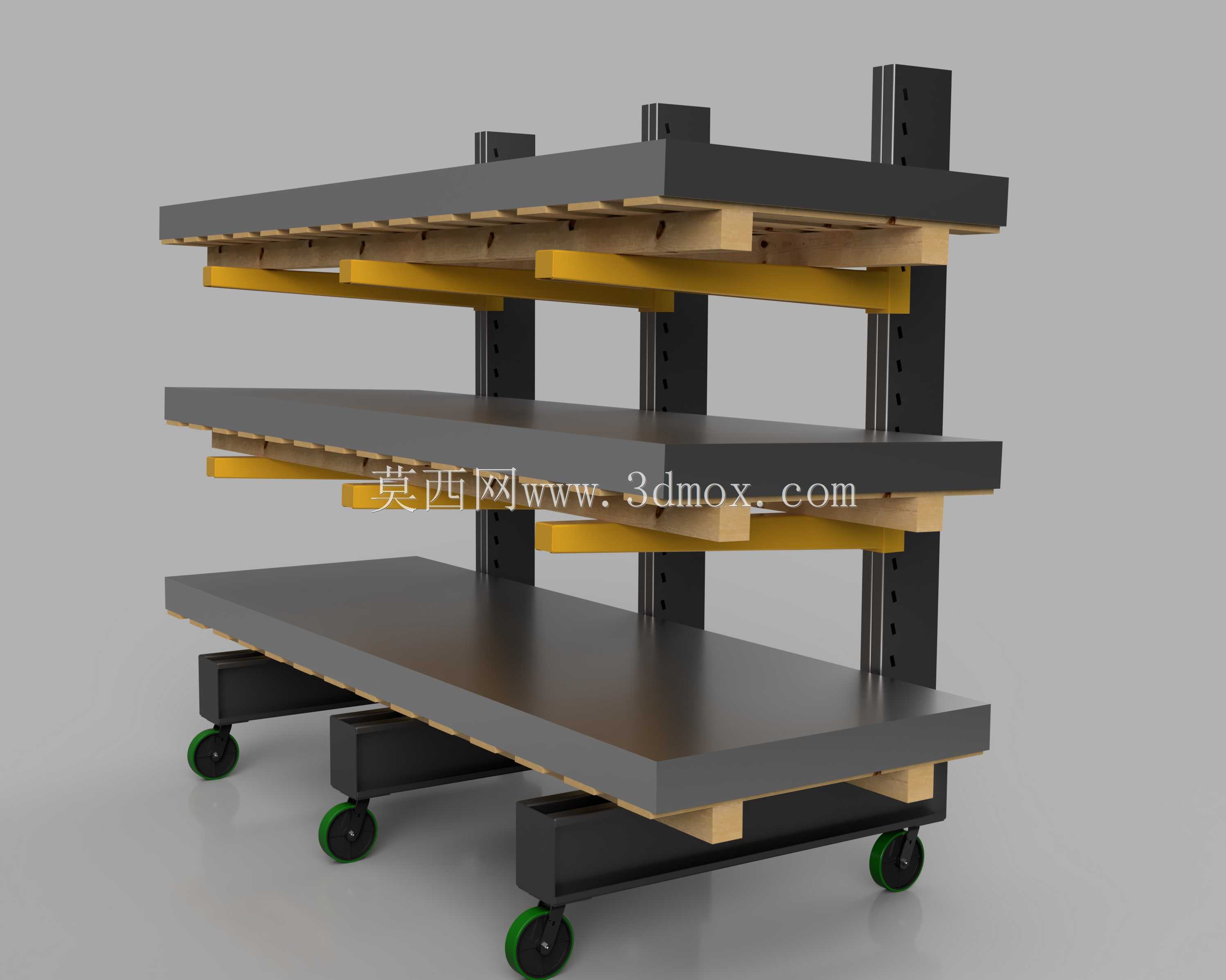

　　结构上，两侧采用立式立柱作为主要承载骨架，立柱上预留连续孔位，可根据板材厚度、托盘高度或作业习惯调整层间距离。层架并非简单整块平板，而是由深色承托面与黄色支撑梁组成，支撑梁沿板材宽度方向分布，形成多点承托。对于长宽比较大的板材，这种布置能减少单板中部悬空；对于表面要求较高的铝板、不锈钢板或饰面板，承托面连续、边缘过渡圆滑，可降低局部压痕和划伤风险。

　　三层承托空间在取放逻辑上有明显区别。下层离地较低，适合放置最重、最大的整张板材，操作人员可借助液压车、吸盘或滚筒辅助上料；中层高度处于人体较易操作的区间，适合频繁取用的在制品；上层则用于轻量余料、垫板或待流转件。层间黄色构件兼具限位和导向作用，板材推入时不会直接撞击立柱，侧向也有一定约束。对于需要按工单流转的车间，这种分层方式能把“待加工、加工中、待转序”的状态直观区分开。

　　设计思路上，模型没有采用复杂焊接箱体，而是强调可装配、可调节和可维护。立柱孔位使层架高度不必在投产前一次性固定，后续若板材厚度变化，只需松开连接件并重新定位；脚轮与底架的连接区域做了加强，避免满载推移时连接座受扭；底架横向构件把左右立柱连成整体，抵抗货架在移动和偏载时的框架变形。黄色支撑梁与深色框架形成明显视觉区分，也便于现场检查梁件是否变形、错位或漏装。

　　外形边界方面，该货架属于长条形设备，长度方向服务于大板存放，宽度方向控制在车间通道可接受范围内，高度则通过三层布置提高空间利用率。布置时不能只看货架本体投影，还需预留脚轮回转半径、操作人员抽板空间以及侧边安全距离。若放置在机床旁，应保证开门、换模和排屑区域不被遮挡；若布置在通道边，推移方向应与主物流方向一致，避免长板横向伸出影响叉车通行。

　　承载校核时应重点关注三类位置：一是立柱与层架支撑点，偏载会使单侧孔位承受更大弯矩；二是底部脚轮安装座，满载移动经过地面接缝或坡度时会产生冲击载荷；三是层架支撑梁与板材接触区，若长期只在局部堆放窄板，应增加垫板分散压力。实际选型时，脚轮需根据地面条件选择硬质尼龙或高弹聚氨酯材料，前者滚动阻力小，后者对地面保护和减振更有利。

　　建模时可将左右立柱、底架、层板、支撑梁、脚轮和紧固件分组件处理，便于生成工程图和明细。立柱孔位建议采用特征阵列，层架高度调整时只需修改阵列间距；脚轮应保留转向盘、轮面和安装板的相对运动关系，用于检查推移时是否与底架干涉；板材可以作为简化载荷体放入装配中，用来验证不同长宽尺寸下的悬挑量和取料空间。整体结构不追求装饰性，而围绕板材存放、分层周转、现场移动和高度调节展开，适合作为车间物流布局设计和仓储工装方案校核的三维参考。
