崎岖地形八驱攀爬传动机构设计方案

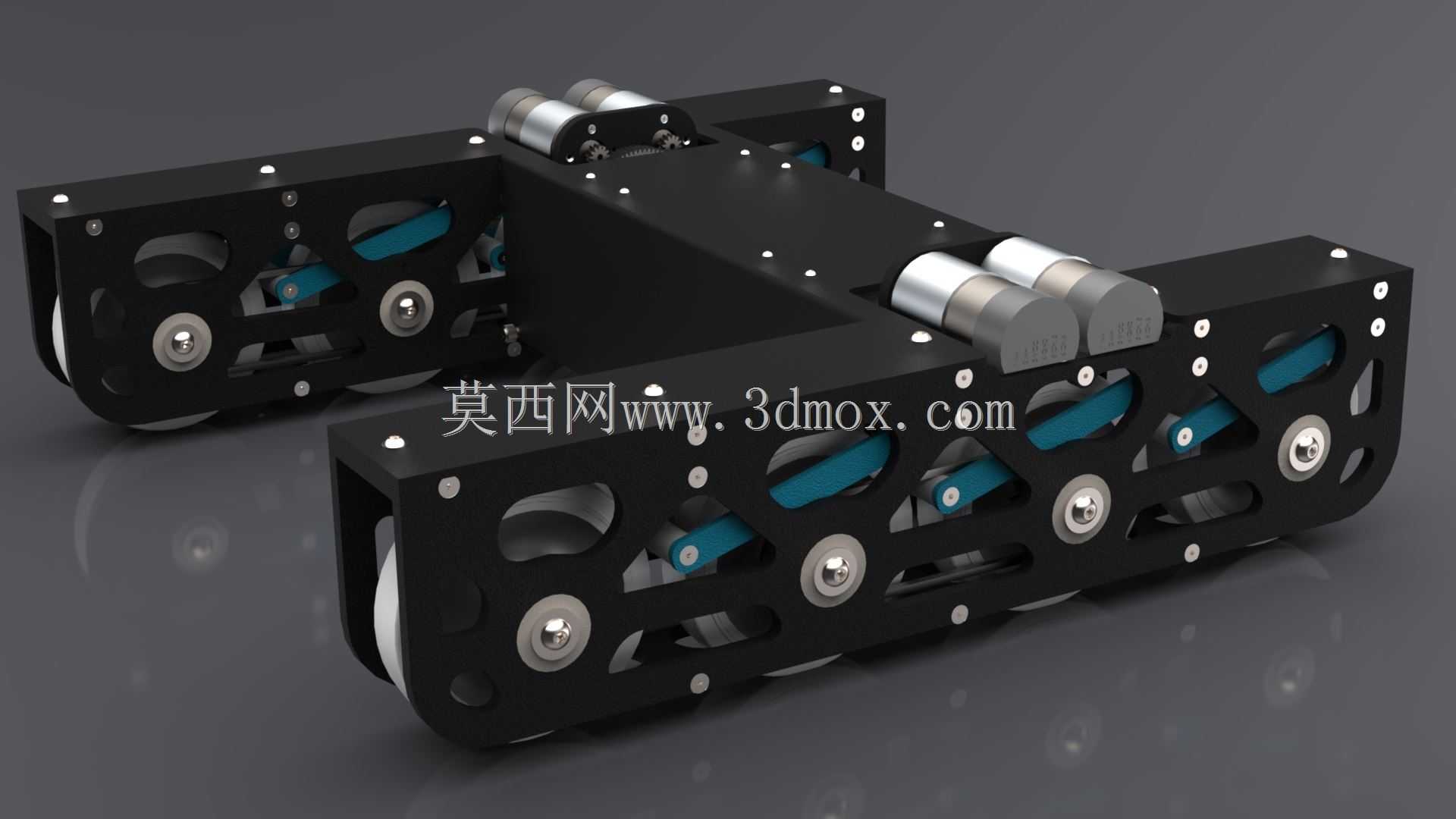

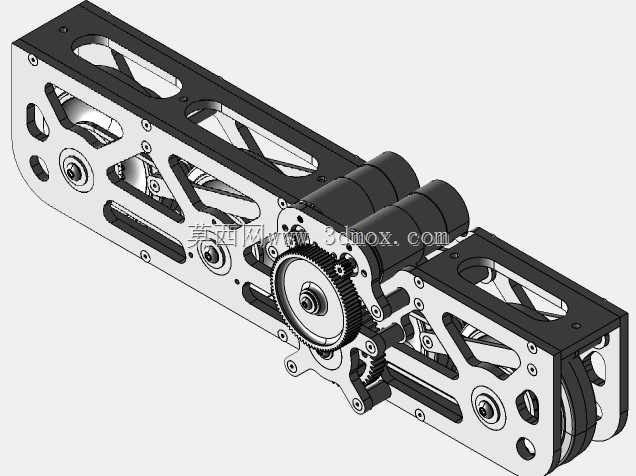

　　该传动机构面向非结构化崎岖地形的移动作业需求设计，核心解决陡坡攀爬、障碍跨越场景下的动力分配与扭矩输出问题，可适配小型特种移动机器人、野外勘探载具、救援侦察设备的行走系统搭建。从结构布局来看，整体采用双侧对称的框架式承载设计，主体框架通过镂空铣削加工成型，在保证整体结构刚度的前提下大幅降低自重，框架上预留的多组安装孔位可适配不同轮径的行走轮、履带模块的快速换装，无需对主体承载结构做二次加工即可完成行走形式切换。动力传递路径采用多级直齿轮啮合布局，输入端可对接双路动力输入，通过齿轮组的扭矩放大后将动力同步分配至八个驱动点位，每个驱动输出端均设计有独立的轴承支撑位，可抵消径向载荷对齿轮啮合精度的影响，避免大扭矩输出下的齿轮偏磨问题。

　　设计过程中重点考量了极端攀爬工况下的载荷分布，将齿轮啮合区设置在框架中部的封闭腔体内，可减少野外作业时泥沙、碎石进入传动间隙造成的卡滞故障，框架外侧的镂空槽既作为减重结构，也可作为传动部件的散热通道，长时间大负载运行时可通过空气对流带走齿轮啮合产生的热量，降低润滑脂的失效速度。安装边界方面，整体结构采用扁平化布局，横向安装孔距可适配宽度在180mm至260mm区间的底盘框架，动力输入端的轴径采用通用标准尺寸，可直接适配市面主流的小型直流驱动电机、伺服电机，无需额外定制连接法兰。输出端的连接位采用标准的D型轴截面设计，行走轮、驱动带轮可直接套入后通过顶丝固定，装配环节无需复杂的对中调整。

　　该传动系的攀爬能力匹配35度至45度的连续陡坡工况，在单轮悬空的状态下可通过其余接触轮的动力输出维持整机的移动能力，不会出现单轮空转导致的动力流失，框架的边角位置均做了圆弧过渡处理，在越障过程中可减少结构与障碍物的硬性碰撞，降低结构变形的概率。
