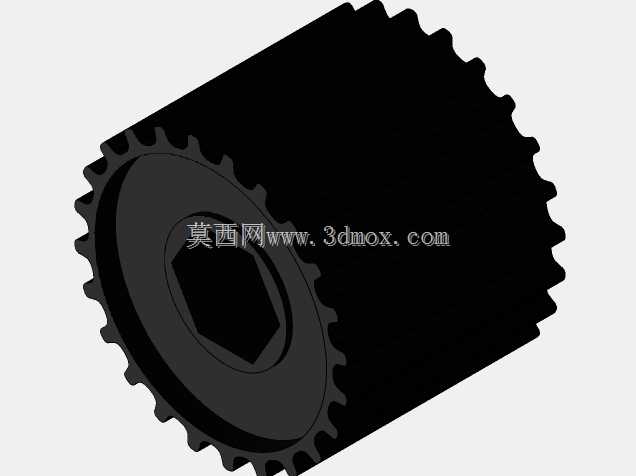

24齿5mm节距HTD内六角孔同步皮带轮

　　这款24齿HTD同步带轮，适配5mm节距的HTD同步带，中心采用内六角孔设计，专门针对1.5"×2"×1/8"规格的铝挤压型材安装场景开发，在小型自动化输送线、桌面级加工设备、3D打印传动模组、小型机械手关节传动等场景中有着广泛的应用空间。从实际传动需求出发，HTD齿形的圆弧齿廓设计，相比传统梯形齿同步带轮，能大幅降低齿面啮合时的应力集中，减少带齿磨损，在高速轻载的传动工况下，传动效率可稳定维持在较高水平，同时能有效降低传动过程中的噪音与振动，适配多数对传动平稳性有要求的小型设备结构。设计阶段优先考虑了铝型材安装的适配性，内六角孔的结构无需额外加工键槽，直接与对应规格的六角轴配合即可实现扭矩传递，

　　装配时仅需从型材端面穿入轴件，将带轮卡装到位即可完成安装，省去了传统带轮键连接所需的轴键槽加工、紧定螺钉定位等工序，大幅缩短小型设备的装配周期，同时也降低了轴类零件的加工成本。带轮的齿形加工严格遵循HTD带轮的啮合标准，齿顶与齿根的圆弧过渡经过参数校核，保证与同步带啮合时无卡滞、无滑齿，在额定负载下传动比稳定无丢步问题，适配步进电机、小型直流电机的动力输出端使用。外形尺寸方面，带轮的轮体宽度适配对应宽度的5mm节距HTD同步带，轮缘两侧做了轻微的挡边设计，避免传动过程中同步带出现跑偏脱带的问题，轮体的外径根据24齿5mm节距的参数计算确定，保证带轮与同步带的啮合包角符合传动要求，安装时无需额外调整带轮的轴向位置，

　　只要对齐带轮与主动轮的端面即可完成张紧前的定位。在实际选型使用中，这款带轮尤其适合安装空间紧凑、采用铝型材搭建框架的小型设备，无需额外加工安装座，直接依托铝型材的槽位即可完成轴系的固定，整体结构轻量化的同时，能满足持续运转的传动可靠性要求，轮体的结构设计也兼顾了减重需求，在保证齿部强度的前提下，去除了轮体非啮合区域的多余材料，降低了带轮自身的转动惯量，对于需要频繁启停、正反转切换的传动场景，能有效减少电机的启动负载，提升传动响应速度。
