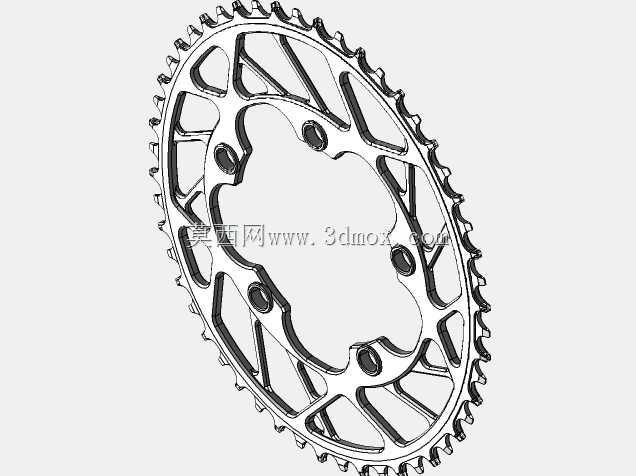

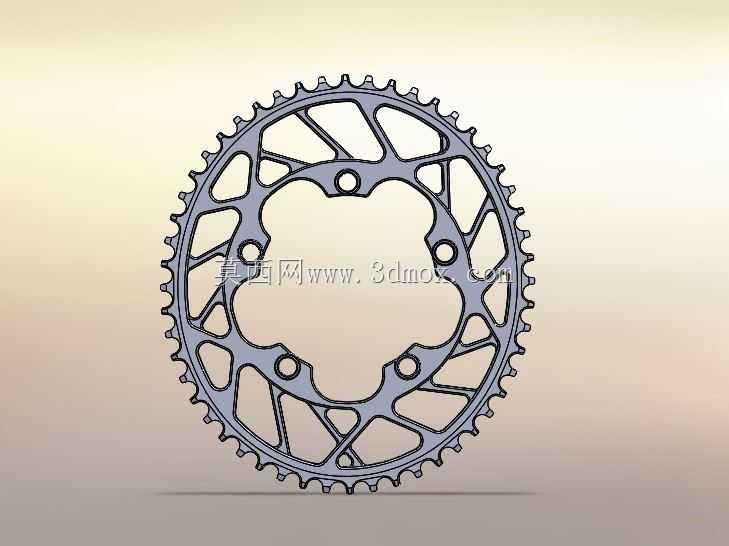

52齿椭圆自行车传动链环结构设计

　　这款椭圆齿形传动链环主要应用于山地车、公路车等人力骑行自行车的动力传输系统，作为曲柄与链条之间的核心传力构件，承担着将骑行者踩踏的扭矩传递至后轮驱动结构的关键作用，相比常规圆形齿盘，椭圆轮廓的设计能够匹配踩踏过程中腿部发力的扭矩变化曲线，在踩踏 dead point 区域降低传动阻力，在发力峰值区间提升传动效率，优化骑行过程中的动力输出平顺性，减少长时间骑行的腿部负荷。从结构设计层面来看，该链环采用五孔安装定位结构，安装孔位的分布尺寸完全匹配主流标准曲柄的安装接口，可直接替换同规格圆形齿盘完成升级改装，无需额外调整曲柄或中轴结构。整体齿形参数按照标准自行车链条节距设计，52齿的齿数配置适配高速骑行场景，齿尖轮廓做了倒角修型处理，

　　能够保证链条在变速过程中顺畅切入齿槽，避免卡链、掉链问题，同时降低链条与齿面的摩擦损耗。链环主体采用镂空式辐条结构设计，在保证整体结构强度、满足大扭矩踩踏受力需求的前提下，尽可能去除非受力区域的多余材料，有效降低零件自身重量，提升骑行过程中的动力响应速度。镂空区域的轮廓经过受力仿真优化，辐条的走向完全匹配踩踏传力的应力分布路径，避免应力集中导致的链环变形或断裂问题，安装基准面做了平面度公差控制，保证安装后链环的端面跳动量处于合理区间，减少高速踩踏时的链条抖动问题。在实际使用场景中，该链环能够适配多速别变速系统，齿侧的修型设计可以兼容不同宽度的变速链条，无论是日常通勤骑行还是长距离越野骑行场景，都能保持稳定的传动表现，椭圆的轮廓设计不会对变速精度造成负面影响，反而能在爬坡、冲刺等大发力场景下提供更顺畅的动力输出感受，安装时只需对准曲柄定位孔位，按照标准扭矩锁紧固定螺丝即可完成装配，无需额外的调试工序，替换维护成本较低。
