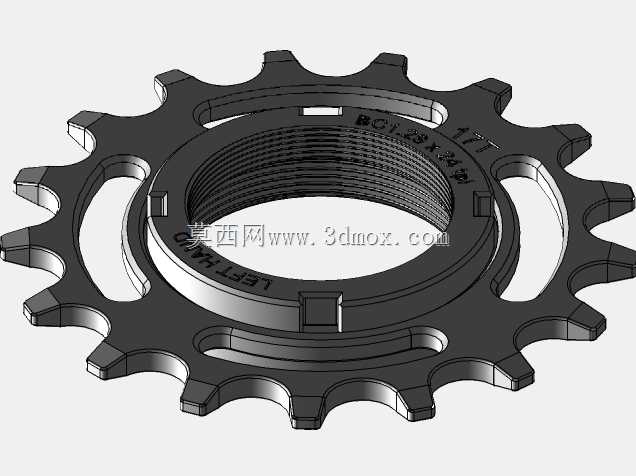

自行车17齿履带轮及配套锁环结构

　　这套传动配合件主要应用在单速自行车、场地自行车以及部分内变速通勤车的后轮驱动端，是飞轮组与花鼓衔接的核心受力部件，日常骑行中承担脚踏动力传递、轮组驱动锁止的核心作用，尤其在固定齿自行车的使用场景下，既需要正向传递踩踏扭矩带动轮组前进，也需要在反向踩踏时实现轮组制动，对部件的啮合精度、连接可靠性有极高要求。从结构设计逻辑来看，17齿的履带轮齿形采用了适配标准自行车链条的渐开线齿廓，齿顶做了微小的倒角处理，避免链条啮合时出现卡滞、跳齿的问题，齿根位置预留了足够的应力释放圆角，能够承受骑行中突然发力、颠簸路面带来的瞬时冲击载荷，避免长期使用后出现齿根断裂的失效问题。轮体中心的螺纹结构采用1.375英寸×24tpi的标准英制自行车螺纹，

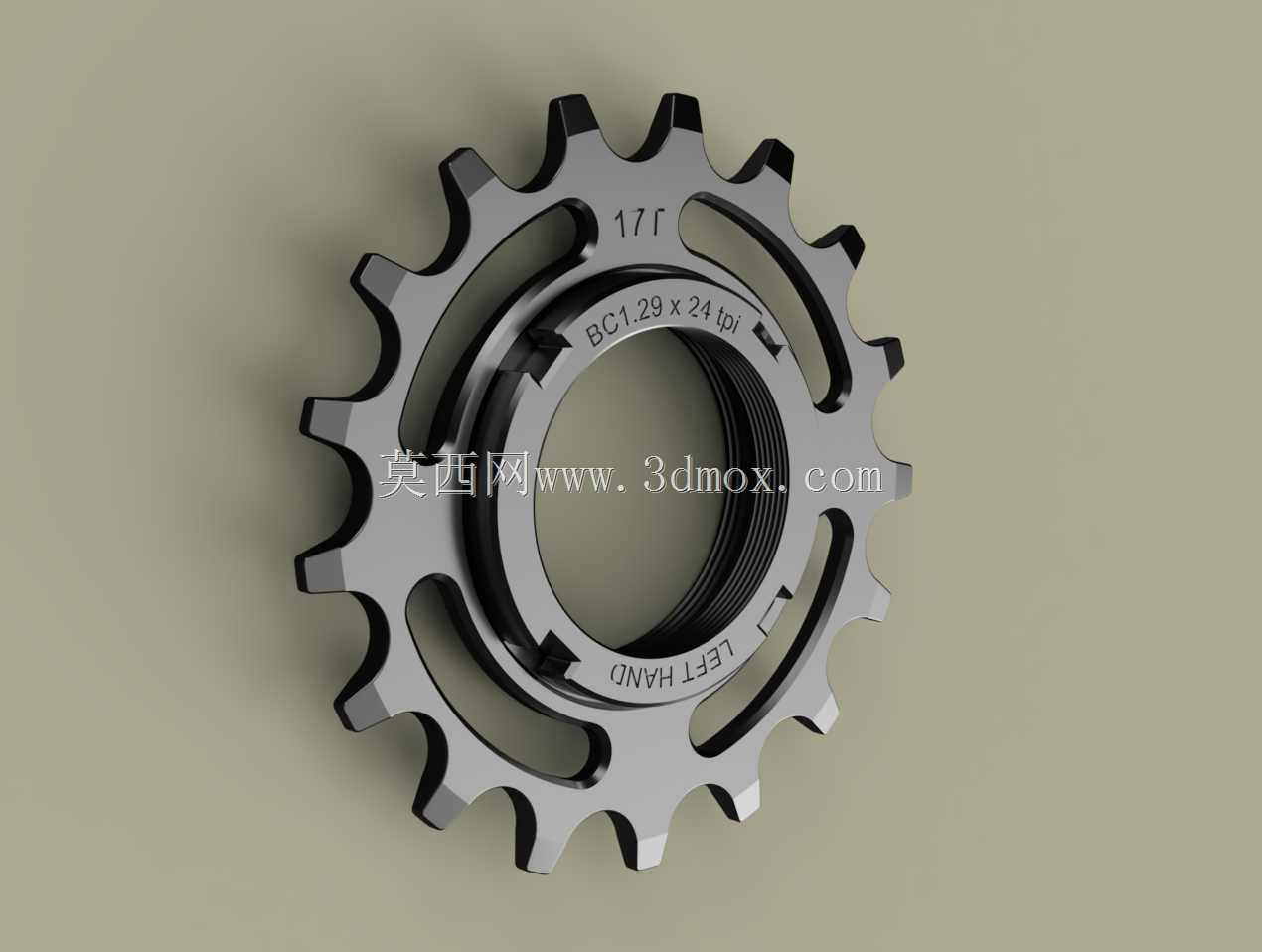

　　这是行业内通用的飞轮安装螺纹规格，能够匹配绝大多数市售自行车后轮花鼓的安装位，螺纹的公差控制在6H/6g的配合精度区间，既保证安装时能够顺畅旋入，又不会出现配合间隙过大导致的骑行晃动、螺纹磨损加速问题。配套的锁环采用1.29英寸×24牙的左手螺纹设计，也就是反向螺纹结构，这种设计完全是从实际使用的受力逻辑出发：当骑行者正向踩踏带动履带轮转动时，轮体受到的扭矩方向会让锁环产生自紧的趋势，不会因为长期骑行振动出现锁环松脱的问题，反向踩踏制动时，反向的作用力也会作用在锁环与花鼓的贴合面上，进一步强化连接的可靠性，完全不需要额外的防松垫片或者螺纹胶就能实现稳定锁止。从安装边界尺寸来看，履带轮的最大外径适配17齿对应的链条包覆范围，

　　安装后不会与后轮辐条、车架后叉产生干涉，轮体的厚度控制在标准单速飞轮的厚度区间，能够适配常规1/8英寸宽度的单速自行车链条，锁环的外径略小于轮体内圈的台阶尺寸，安装后锁环端面完全沉入轮体的沉台内，不会突出轮体表面，避免与链条、辐条产生剐蹭。齿部的加工精度直接影响骑行的顺畅度，每个轮齿的等分误差控制在0.02mm以内，保证链条在啮合过程中不会出现周期性的跳动感，轮齿的表面硬度经过硬化处理，能够承受链条长期摩擦带来的磨损，正常使用场景下使用寿命可以达到数万公里。轮体与锁环的贴合面做了精密的车削加工，平面度控制在0.01mm以内，安装锁紧后两者的贴合面完全接触，不会出现局部应力集中导致的压痕或者变形，锁环的内圈螺纹同样做了公差匹配，

　　旋入花鼓后能够保证履带轮与花鼓的同轴度，避免轮组转动时出现偏心摆动，减少骑行中的轮组跳动感。在实际装配过程中，只需要先将履带轮顺着花鼓的正向螺纹旋入到位，再将锁环通过反向螺纹旋入锁紧，借助专用的飞轮扳手施加规定的预紧扭矩即可完成安装，不需要复杂的调整工序，后期维护时也只需要按照反向顺序拆卸即可，维护便利性很高。这套结构的设计完全贴合自行车传动系统的实际受力特点，没有多余的冗余结构，在保证结构强度的前提下尽可能控制了部件重量，轮体上的镂空结构既减少了不必要的材料使用，也能够在骑行中带出轮组附近的泥沙，避免泥沙堆积在螺纹配合位置导致拆卸困难，同时镂空结构也能在一定程度上减少风阻，适配场地自行车对骑行效率的要求。
