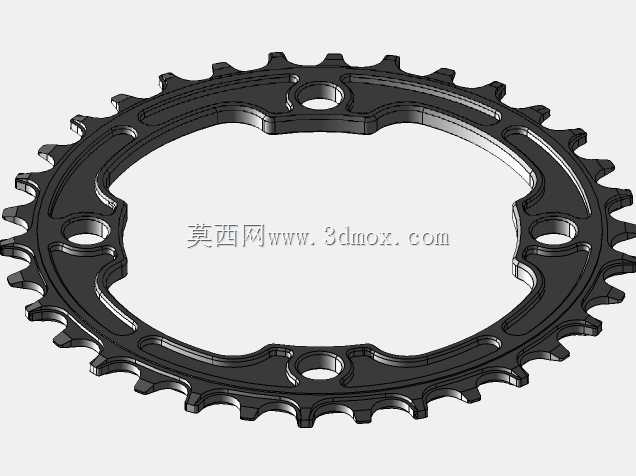

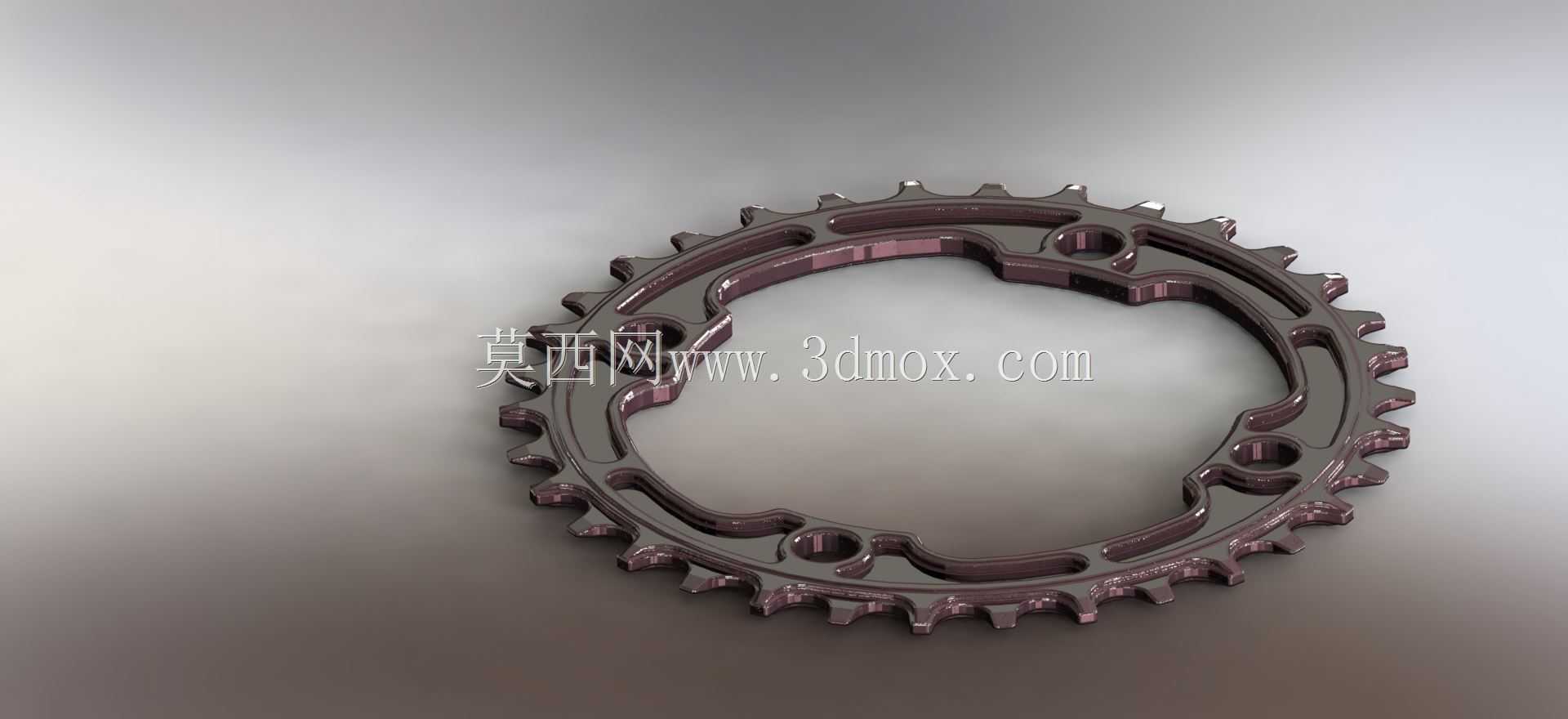

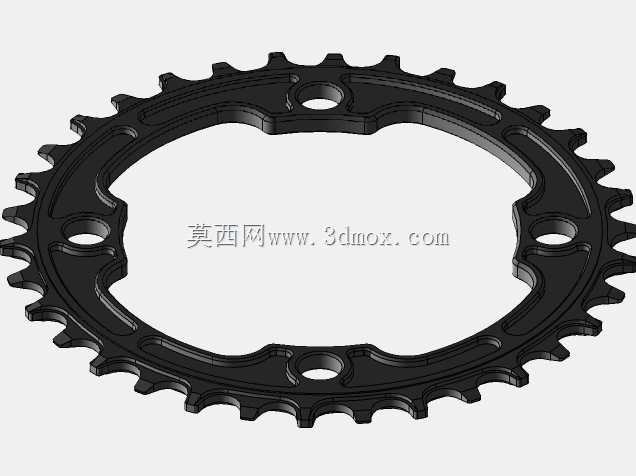

山地自行车34齿交替齿宽窄链环结构

　　这款34齿宽窄交替齿形链环，主要应用于山地自行车的传动系统，作为单盘传动结构的核心牙盘部件使用，适配越野、林道、速降等复杂骑行场景下的动力传递需求。在实际骑行过程中，山地车面临颠簸、冲击、频繁变速发力等复杂工况，传统等齿距链环在剧烈震动下容易出现链条跳齿、脱落的问题，直接影响骑行安全与传动效率，这款宽窄齿结构的设计正是针对这一痛点展开。从功能特性来看，链环的齿形采用宽齿与窄齿交替排布的结构，宽齿对应链条外链片间隙，窄齿对应链条内链片间隙，啮合时齿形与链条链节完全嵌合，即使在轮组跳动、链条张力剧烈波动的情况下，也能保持链条与齿盘的稳定啮合，大幅降低掉链概率，省去了导链器的额外安装需求，减轻整车重量的同时也减少了传动系统的维护频次。

　　设计过程中，首先确定了34齿的齿数规格，这个齿数在山地车单盘配置中兼顾了爬坡时的扭矩输出与平路巡航的转速需求，适配绝大多数越野骑行的齿比范围。安装边界上，链环采用四孔对称安装结构，孔位分布匹配主流山地车曲柄的安装孔距，安装面做了贴合限位设计，装配时能够快速定位，避免安装错位导致的齿形偏摆，保证传动过程中链条与齿盘的啮合间隙均匀，减少不必要的摩擦损耗。齿顶部分做了圆弧过渡修形，啮合时能够引导链条快速滑入齿槽，避免卡链、咬链的情况出现，即使在链条晃动量较大的情况下，也能顺利完成啮合动作。链环的整体厚度控制在适配主流9-12速变速链条的范围内，齿面的轮廓精度经过反复校核，保证每一个宽齿、窄齿的尺寸公差控制在合理区间，

　　避免出现齿形过厚导致链条卡滞、齿形过薄导致啮合间隙过大跳齿的问题。链环的内圈轮廓做了轻量化镂空处理，在保证结构强度的前提下去除多余材料，降低旋转件的重量，提升踩踏响应速度，镂空的轮廓同时避开了安装孔位的应力集中区域，保证大扭矩发力时链环不会出现形变、断裂的风险。在实际装车测试场景下，这款链环能够应对连续颠簸路面、大落差跳跃、陡坡发力踩踏等极端工况，传动过程中动力传递直接，没有明显的啮合间隙旷量，长时间使用后齿形磨损均匀，不会因为局部磨损导致啮合精度下降。
