快锁式膨胀螺栓紧固件结构设计方案

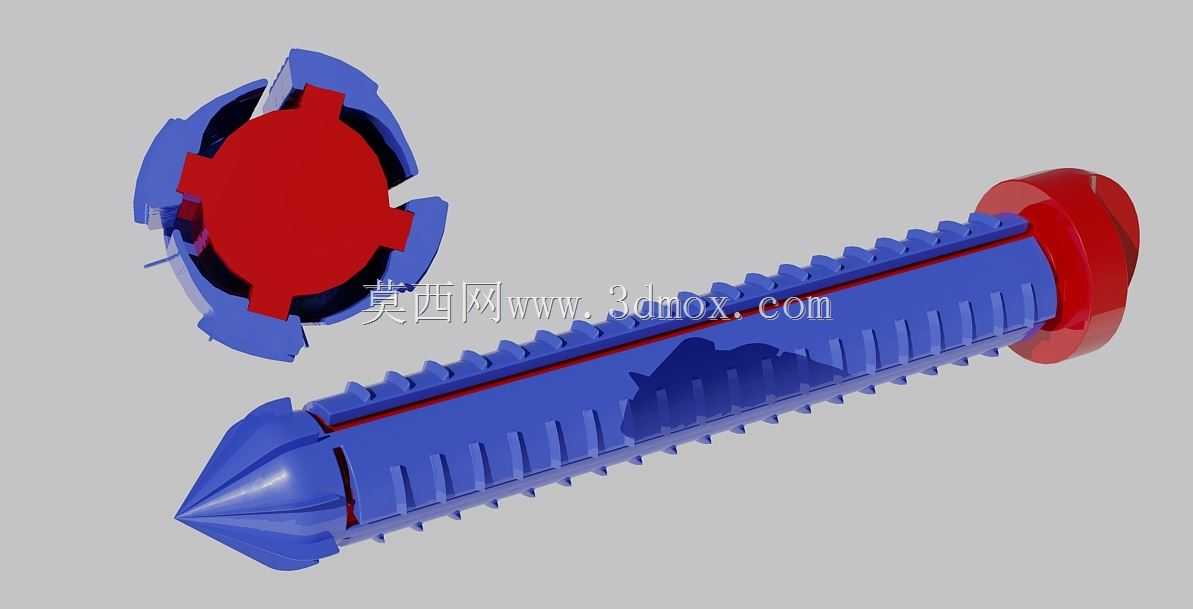

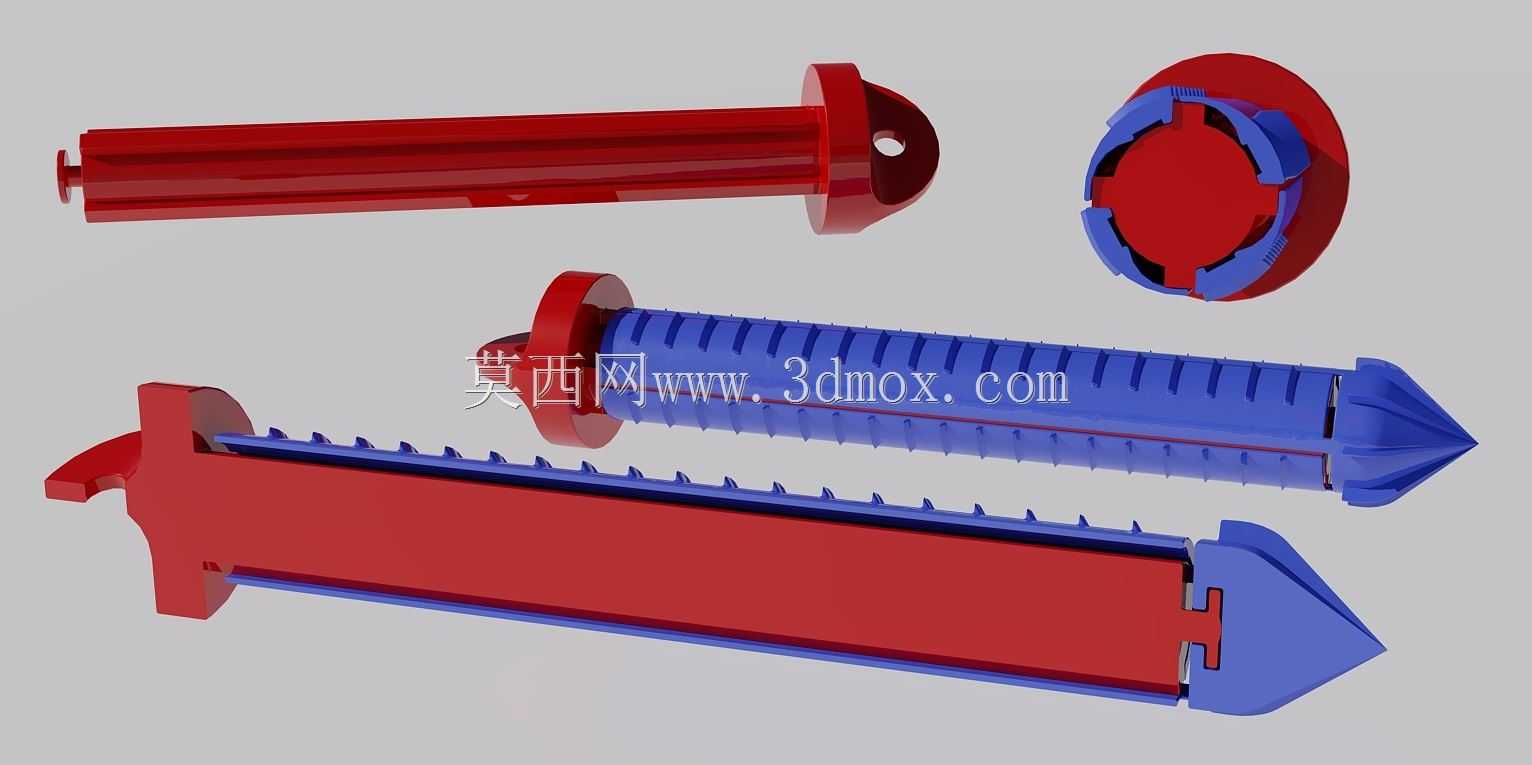

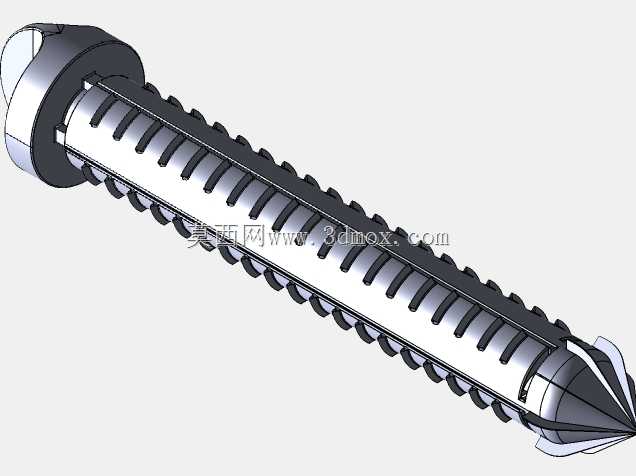

　　这款快锁式锚固紧固件的设计初衷，是解决传统膨胀螺栓安装工序繁琐、对安装工具依赖度高、薄壁基材锚固易打滑失效的痛点，可广泛应用于室内装修轻质隔墙锚固、户外广告支架固定、机电管线支吊架安装、装配式建筑临时构件固定等场景，尤其适配石膏板、空心砖、轻质混凝土这类低强度薄壁基材的锚固作业。从结构逻辑来看，整套组件分为外套筒、内芯杆、锁紧端头三个核心部分，外套筒外壁设置连续倒刺结构，在初始插入预制安装孔时，倒刺会顺着孔壁滑入，不会对孔壁造成过度刮削，避免孔径扩大导致的锚固力不足问题；内芯杆为通长带肋结构，肋条与外套筒内壁的导向槽配合，保证内芯转动时不会出现径向偏移，内芯头部的刀片结构是核心受力部件，当内芯相对外套筒转动四分之一圈时，

　　刀片会从外套筒侧壁的预留槽口向外弹出，卡紧在基材背面，形成背锁效应，无需像传统膨胀螺栓那样依靠轴向挤压使套筒膨胀，大幅降低了安装时的轴向顶出力需求。设计过程中针对不同基材的厚度范围，预留了多档长度规格的调整空间，外套筒的外径公差控制在h7级别，适配市面常规规格的冲击钻头打出的安装孔，无需额外扩孔或修孔；内芯尾部的端头设置十字加一字的复合槽型，既可以用普通螺丝刀操作，也能配合电动起子快速锁紧，端头的凸缘结构在锁紧到位后会贴紧基材表面，起到限位作用，避免内芯过度转动导致刀片断裂。在受力性能设计上，刀片弹出后的张开角度经过反复校核，在10mm厚的石膏板基材上，单颗紧固件的轴向抗拉力可达到0.8kN以上，足以承载常规的轻型挂件、

　　管线支架荷载；外套筒采用改性尼龙材质，兼顾韧性与抗老化性能，内芯与刀片采用玻纤增强工程塑料注塑成型，避免金属材质易锈蚀、导电的问题，也适配潮湿环境、弱电管线附近的安装需求。安装边界方面，要求预制孔的深度比外套筒总长度深3mm以上，避免孔底有杂物导致内芯无法插到位，相邻两个紧固件的安装间距不小于50mm，防止基材因局部受力集中出现开裂；当用于空心砖基材时，需要保证刀片弹出位置正好处于空心砖的空腔内侧壁，因此设计时在外套筒表面设置了深度标记线，安装时可根据基材厚度调整插入深度，确保锁紧结构能有效卡合。相比传统的金属膨胀螺栓，这款结构无需敲击膨胀、无需反复拧动螺母挤压，单颗安装时间可缩短70%以上，且拆卸时只需反向转动四分之一圈即可收回刀片，完整取出紧固件，不会在基材内残留断裂的膨胀片，方便后期构件调整与拆除，也减少了基材的不可逆损伤。
