光学系统透镜支撑柱及安装支架组件

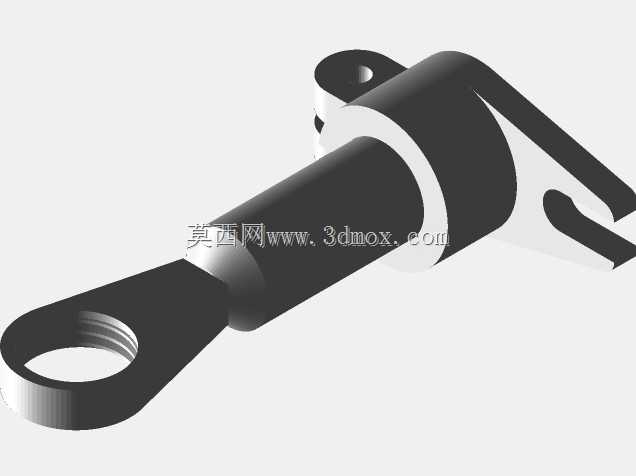

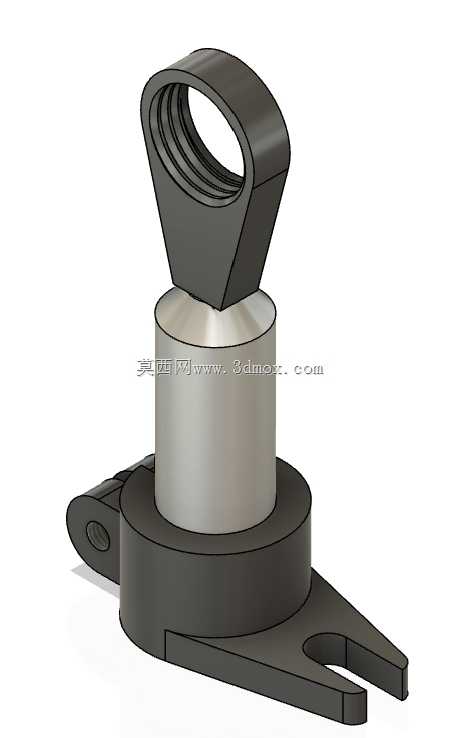

　　这套光机支撑组件主要服务于桌面级光学实验平台、小型光电检测设备的光路搭建场景，日常在高校光学实验室、小型光电产品研发打样环节的使用频次极高，核心作用是为光路中的透镜元件提供稳定的装夹定位，同时兼顾光路调整时的支撑刚性需求，避免光路受外界振动干扰出现偏移。组件整体分为三个功能部分，顶部的带内螺纹环形夹座用于直接卡装固定透镜，内螺纹的螺距按照常规光学透镜镜圈的标准规格设计，装夹时不需要额外加工转接环，直接将带外螺纹的透镜镜圈旋入即可完成初步固定，夹座侧面做了斜向的加厚筋条连接下方柱体，筋条的倾斜角度经过受力校核，既不会遮挡透镜的通光孔径，也能保证夹座在承受透镜重量、以及调整光路时的侧向受力时不会出现形变偏移。

　　中间的圆柱支撑段是整个组件的高度调节基准，柱体外径采用光学支架通用的标准尺寸，可直接适配常规的光学调整架滑套，不需要额外定制转接件，柱体表面做了精车处理，粗糙度控制在适合滑套顺畅滑动的区间，既不会因为间隙过大出现光路晃动，也不会因为摩擦力过大导致高度调整卡滞。底部的安装底座采用了分叉式的耳片设计，两个安装耳片上预留了标准的沉头安装孔，孔位间距匹配光学平台的标准螺纹孔网格，安装时可以直接用螺栓将底座固定在光学平台或者设备的安装基板上，分叉式的结构相比整块圆形底座，在多组件密集排布的光路中可以避让相邻的支架结构，减少安装时的空间干涉。设计过程中优先考虑了装调的便捷性，顶部夹座的通光孔径做了适度放大，适配一定范围内不同直径的透镜镜圈，

　　不需要针对每款透镜单独更换夹座；底座的安装孔做了长圆形的微调余量，固定螺栓初步锁紧后可以小范围调整整个组件的安装位置，完成光路同轴度校准后再完全锁死，减少反复拆装调整的工作量。整个组件的外形轮廓没有突出的尖锐棱角，所有棱边都做了小倒角处理，避免装调过程中划伤操作人员或者刮损光学元件表面，各部分的连接过渡位置都做了应力释放的圆角处理，长期受紧固力作用也不会出现应力开裂的问题，支撑柱的有效高度覆盖了小型光路常规的高度调节范围，搭配不同厚度的垫高块可以适配更多的光路搭建需求，底座的底面做了平面度处理，固定后不会出现翘曲，保证整个支撑结构的垂直度满足光路装调的精度要求。
