手动杠杆式小型弹射装置结构设计

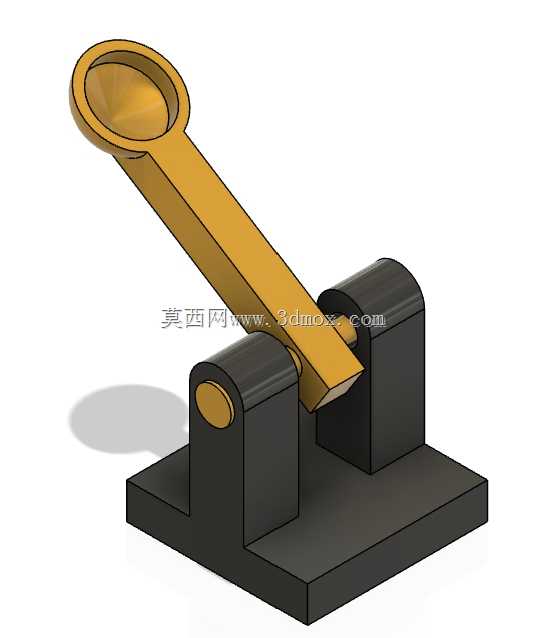

　　这款手动杠杆式小型弹射装置，核心采用经典的一级杠杆增力结构，整体由底座支撑组件、杠杆摆臂、铰接转轴、承载勺头四个核心部分构成，没有复杂的弹性储能零件，依靠手动扳动摆臂的瞬时角速度，将勺头内承载的小物件沿预设抛物线轨迹抛出，结构极简，没有冗余的传动环节，日常使用中故障率极低，维护仅需定期检查铰接位置的转动顺滑度即可。从安装边界来看，装置整体底座为矩形平板结构，底部完全贴合安装平面，不需要额外的预埋固定结构，放置在平整的硬质桌面即可稳定使用，整体占用的平面空间不足A6纸张大小，摆臂抬起到最高位置时的垂直高度不超过120mm，不会占用过多的桌面操作空间，适合在桌面场景下使用。设计之初没有采用传统弹射结构常见的弹簧、皮筋等易损储能元件，

　　而是将整个结构的受力路径做了简化：底座上的两个对称铰接支座承担摆臂转动时的全部支撑反力，支座与底座采用一体化结构设计，避免了装配式支座容易出现的连接松动问题；摆臂主体采用等截面矩形杆结构，从铰接点到勺头端的力臂长度是铰接点到手动按压端力臂长度的2.3倍，既保证了按压端操作时的手感不会过于生硬，又能让勺头端在摆臂快速下摆撞击到支座限位面时获得足够的线速度，实现小物件的弹射效果。勺头采用内凹的圆形浅槽结构，槽深刚好可以容纳直径15mm以内的球形小物件，槽口边缘做了圆弧过渡，不会在物件弹出时剐蹭表面影响轨迹精度，铰接位置的转轴采用间隙配合设计，转动阻尼控制在0.2N·m以内，手动操作时不会出现卡顿或者旷量过大的问题。从应用场景来看，

　　这款装置除了作为桌面趣味玩具使用外，还可以作为机械结构教学的演示教具，直观展示杠杆原理、转动惯量、抛物线运动等基础物理与机械知识点，也可以经过简单改造后，作为小型轻工生产线上的短距离物料推送机构，用来推送重量在10g以内的小型塑料零件、纸质标签等物料，推送距离可以通过调整摆臂下摆的初始角度灵活控制，不需要额外的动力源，纯手动操作即可完成，适合小批量手工生产的工位使用。整个结构的所有零件都可以采用常规的板材切削加工完成，不需要开模，单件制作成本极低，零件之间没有复杂的装配关系，普通人参照结构示意图即可在半小时内完成组装，铰接位置不需要加装轴承，依靠零件本身的加工精度即可保证转动顺滑，长期使用后如果出现磨损，

　　仅需更换转轴零件即可恢复整体性能，维护成本极低。在结构强度校核层面，摆臂在正常手动操作的冲击力下，最大弯曲应力出现在铰接点位置，采用常规的工程塑料或者硬质木材制作即可满足强度要求，不需要使用金属材料，进一步降低了整体的重量与制作成本，底座的重量设计为摆臂重量的3倍以上，保证在摆臂快速下摆撞击限位时，底座不会出现翘起或者移位的情况，操作时不需要额外用手按压底座固定。
