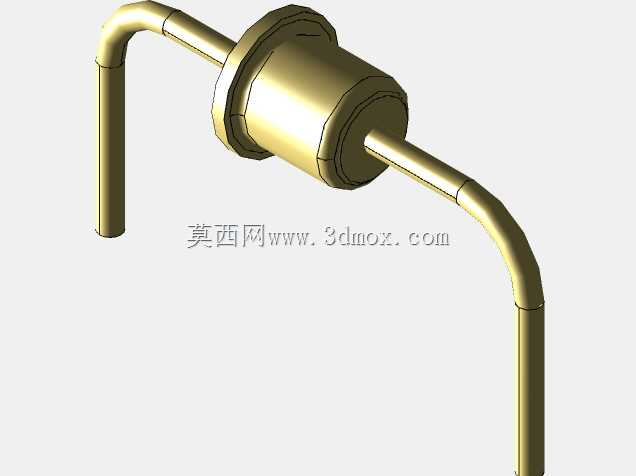

弯引脚GE1N3717隧道二极管结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:667815
  • 弯引脚GE1N3717隧道二极管结构

  在高频通讯电路、高速脉冲采样设备、微波混频链路的设计搭建过程中,隧道二极管作为具备负阻特性的核心半导体器件,其安装适配性直接影响整板的信号完整性与装配良率。这款弯引脚结构的隧道二极管,针对板上空间受限、引脚需避让周边高频走线或屏蔽结构的场景做了结构优化,区别于常规直插式二极管的垂直引脚设计,其两侧引脚从本体中心位置向外侧做等距弯曲成型,单侧引脚弯曲延伸长度控制在200mil,刚好适配多数双层高频PCB的引脚过孔间距,同时能在器件本体与PCB板面之间留出足够的空气间隙,减少高频工作状态下本体与敷铜层之间的寄生电容,降低信号传输过程中的损耗。从结构设计逻辑来看,器件本体采用圆柱金属密封封装,两端的金属封盖与陶瓷绝缘基座做压合密封处理,

  能隔绝外界水汽与粉尘侵入,保障器件在高低温交变、高湿度的工业通讯场景下的参数稳定性。引脚部分采用可焊性优异的铜基镀锡材质,弯曲部位做了圆角过渡处理,避免引脚在装配弯折过程中出现应力集中导致的断裂问题,同时引脚直径匹配标准0.8mm插装焊盘孔径,既可以满足波峰焊的工艺要求,也能适配手工返修的焊接操作。在安装边界方面,器件本体的圆柱直径与长度尺寸,适配标准TO-18封装的安装占位,弯曲后的引脚横向跨度与垂直高度,预留了周边0.5mm的安全装配间隙,不会和相邻的0402封装阻容件、屏蔽罩侧壁发生结构干涉,设计人员在进行PCB布局时,可以直接调用该三维模型进行装配干涉检查,提前规避引脚长度不匹配、本体与周边结构件碰撞的问题,

  减少打样后的结构修改工作量。不同于普通整流二极管的大电流低频率特性,该款隧道二极管的负阻区特性可用于搭建高频振荡电路、高速开关电路,在小信号微波通讯设备、高速计数仪器、脉冲发生器中有着不可替代的作用,其弯引脚结构的设计,也为高密度贴装的通讯电路板提供了更灵活的器件选型方案,无需额外对直插器件进行引脚二次弯折加工,能有效提升生产线的装配效率,降低手工弯折引脚带来的器件参数漂移、引脚损伤等不良风险。
