AM无线电调谐电容器结构设计

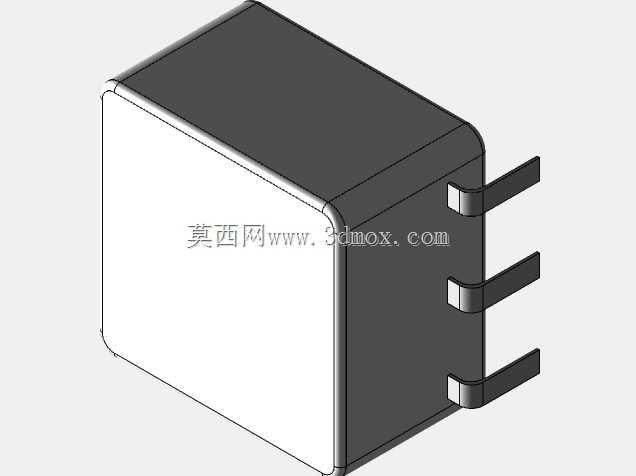

　　这款调谐电容器主要面向AM波段无线电接收设备的电路设计场景，是晶体管收音机调谐回路的核心配套元件，适配带线圈的航空铁氧体棒天线组件，承担天线回路与本机振荡回路的频率同步调谐功能，直接决定接收频段的覆盖范围与选台精度。从实际电路应用来看，这类元件需要同时匹配天线输入回路与振荡回路的容量变化曲线，保证调谐过程中两个回路的频率差始终维持在固定中频区间，避免出现频率跟踪偏差导致的接收灵敏度下降、串台等问题，因此结构设计上需要保证动片转动过程中容量变化的线性度，满足从535kHz到1605kHz的中波频段调谐行程要求。外形结构采用方型塑封壳体设计，壳体边角做了小圆角过渡，避免装配过程中划伤电路板阻焊层或周边元件，三个引出引脚采用平直插装结构，

　　引脚间距符合常规通孔插装电路板的孔位设计规范，引脚伸出长度满足波峰焊工艺的吃锡要求，同时预留了足够的折弯余量，方便不同结构的收音机壳体内部布局调整。壳体内部封装了动片组、定片组与介质薄膜，转轴与引脚之间做了防松定位设计，避免调谐转动过程中出现引脚松动导致的接触不良问题，壳体的密封结构可以阻挡日常使用中的灰尘、潮气进入片组间隙，防止容量漂移或片间短路问题。设计过程中优先考虑了批量装配的兼容性，壳体的外形尺寸控制在常规小型收音机的元件安装空间范围内，不会与周边的中频变压器、电位器、磁棒支架等结构产生干涉，安装时仅需将引脚插入对应电路板孔位焊接即可，不需要额外的固定支架，简化了整机装配流程。从电路匹配角度，

　　该元件的容量变化范围专门适配LF1020带线圈航空铁氧体棒的阻抗特性，不需要额外增加补偿电容即可实现全频段的频率跟踪，减少了整机电路的元件数量，同时降低了调试阶段的参数匹配工作量。壳体表面采用哑光塑面处理，避免生产过程中的静电积累对前端高阻抗回路造成干扰，引脚表面做了镀锡处理，保证焊接可靠性，同时耐受长期使用中的氧化腐蚀，适合民用消费类电子产品的长寿命使用要求。
